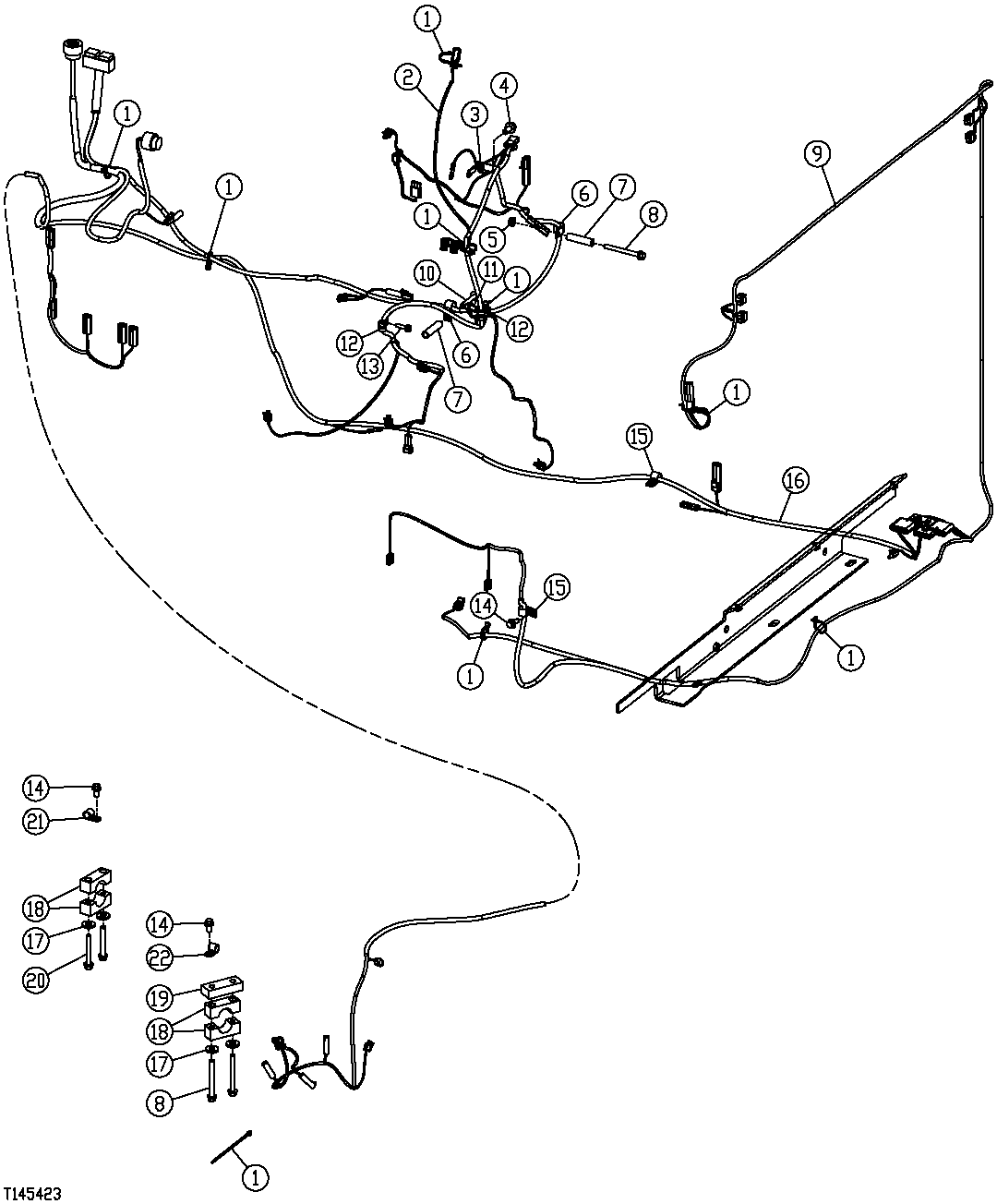

ENGINE FRAME, ENGINE AND REAR FRAME HARNESSES (SERIAL NO. -590067)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R44302	30	Tie Band	(SUB AT223758)
2	AT222739	1	Wiring Harness	Engine
3	AH96317	1	Clip	-
4	19M7788	1	Screw	M12 X 25
5	14M7296	1	Flange Nut	M10
6	T74416	2	Clamp	(SUB FOR T78787, THIS APPLICATION)
7	28H3399	3	Spacer	0.493" X 0.675" X 2-3/4"
8	19M7812	3	Screw	M10 X 100
9	AT222870	1	Wiring Harness	Rear Frame
10	19M7811	1	Screw	M10 X 90, (SUB FOR 19M7807, THIS APPLICATION)
11	19M7866	1	Screw	M8 X 20
12	T74412	2	Clamp	-
13	19M7868	1	Screw	M8 X 30
14	19M7784	4	Screw	M10 X 20
15	T74416	2	Clamp	-
16	AT222745	1	Wiring Harness	Engine Frame
17	T29342	4	Washer	-
18	T67995	4	Clamp	-
19	T178259	1	Strap	-
20	19M7810	2	Screw	M10 X 80
21	T74416	1	Clamp	(SUB FOR N191985, THIS APPLICATION)
22	T74416	1	Clamp	(SUB FOR N191985, THIS APPLICATION)

ENGINE FRAME, ENGINE AND REAR FRAME HARNESSES (SERIAL NO. -590067)

Нет текстового описания
