Открытый узел

CONTROL VALVE HOSES (SN -608207)

CONTROL VALVE HOSES (SN -608207)

CONTROL VALVE HOSES (SN -608207)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

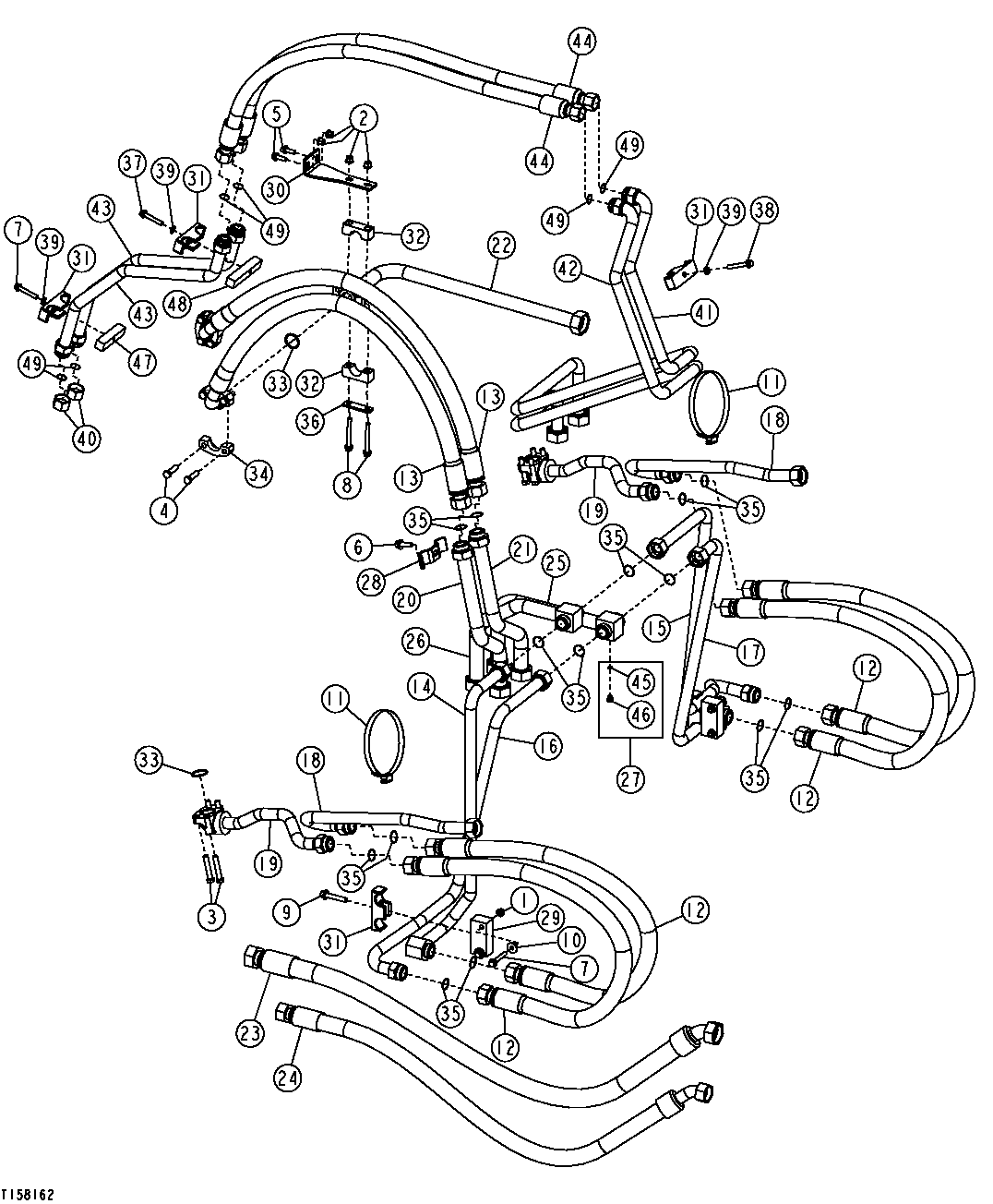

CONTROL VALVE HOSES (SN -608207)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	4	Flange Nut	M10
2	14M7400	4	Lock Nut	M10
3	19H3057	8	Cap Screw	1/2" X 2-3/4"
4	19H3265	8	Cap Screw	1/2" X 1-7/8"
5	19M7786	2	Screw	M10 X 30
6	19M7790	1	Screw	M12 X 35
7	19M7808	4	Screw	M10 X 65
7	19M7809	4	Screw	M10 X 70
8	19M7811	2	Screw	M10 X 90
9	19M7816	2	Screw	M12 X 65
10	24M7296	4	Washer	10.500 X 30 X 2.500 mm
11	AH130230	2	Hose Clamp	-
12	AT203018	4	Hydraulic Hose	(BOOM CYLINDER)
13	AT203019	2	Hydraulic Hose	(BUCKET CYLINDER) Fabricate
14	AT203021	1	Line	-
14	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
14	R27218	1	Fitting Plug	-
14	AT203021	1	Line	-
15	AT203022	1	Line	-
16	AT203025	1	Line	-
17	AT203026	1	Line	-
18	AT203027	2	Oil Line	-
19	AT203028	2	Oil Line	-
20	AT203029	1	Line	-
21	AT203030	1	Line	-
22	AT203031	1	Oil Line	-
23	AT203317	1	Hydraulic Hose	Without Auxiliary
23	AT203032	1	Hydraulic Hose	With Auxiliary
24	AT203071	1	Hydraulic Hose	With Auxiliary
24	AT203033	1	Hydraulic Hose	Without Auxiliary Fabricate
25	AT207213	1	Line	ALSO ORDER AT223648
26	AT207214	1	Oil Line	ALSO ORDER AT223648
27	AT223648	2	Fitting	-
28	T156628	1	Half Clamp	-
29	T156738	2	Clamp	-
30	T182223	1	Bracket	-
31	T52979	2	Clamp	-
32	T67995	2	Clamp	-
33	T72216	4	O-Ring	-
34	AT131685	4	Flange Fitting	SUB FOR AT131685
35	T78612	14	O-Ring	-
36	U16466	1	Strap	-
37	19M7807	1	Screw	M10 X 60
38	19M8114	1	Screw	M10 X 70
39	24M7239	3	Washer	10.700 X 21 X 2.500 mm
40	38H1419	1	Fitting	-
41	AT203072	1	Line	-
42	AT203073	1	Line	-
43	AT203074	2	Line	-
44	AT206844	2	Hydraulic Hose	-
45	R28782	1	O-Ring	-
46	R51031	1	Fitting	-
47	-	1	Part 53	-
48	T122974	1	Bar	-
49	T76938	6	O-Ring	-
