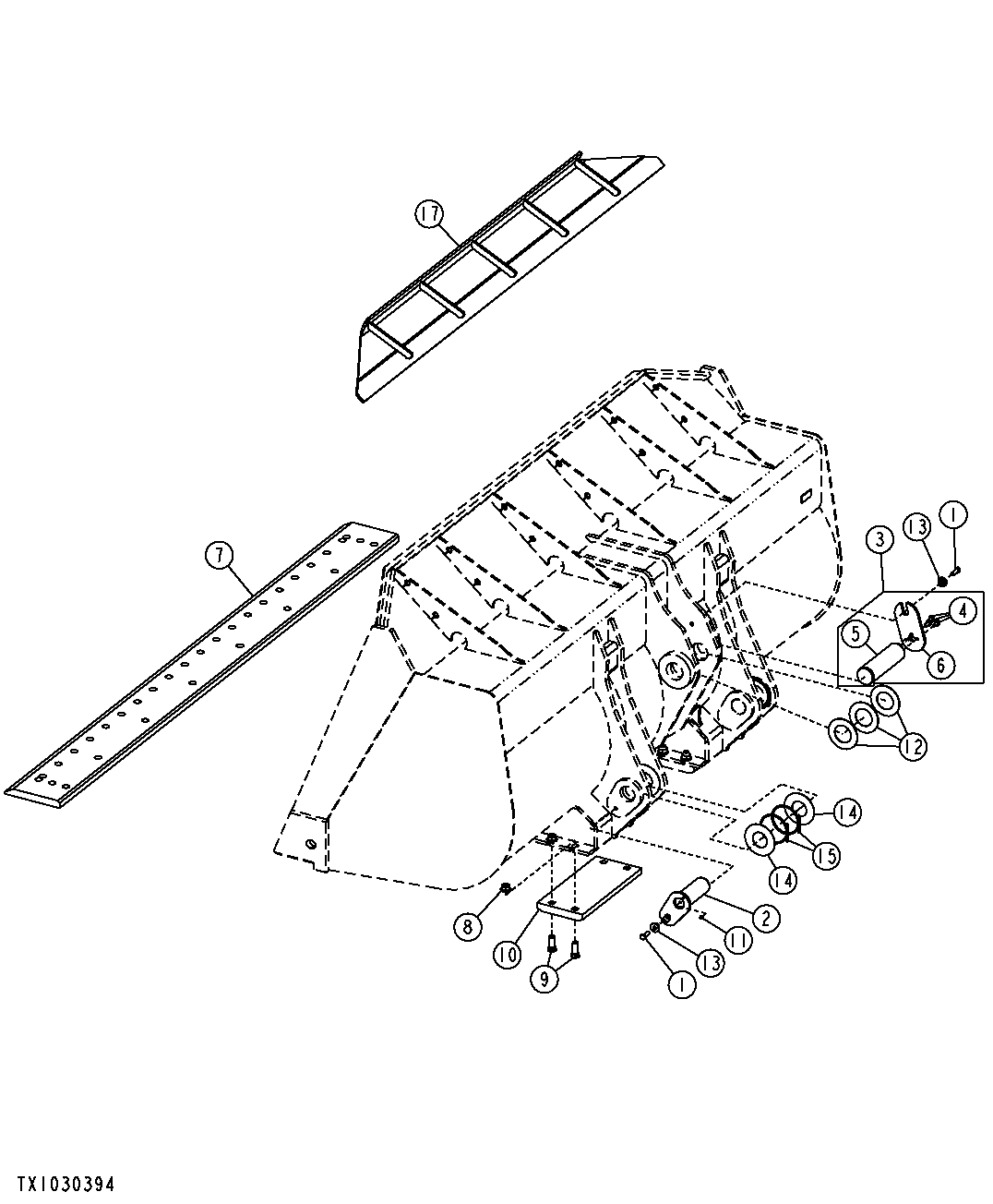

BUCKET PINS AND CUTTING EDGE(WELD-ON SPILLGUARD)(SN-612710)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7489	3	Cap Screw	M16 X 45
2	AT339970	2	Pin Fastener	(SUB FOR AT206731)
3	AT353853	1	Pin Fastener	(SUB FOR AT223926)
4	19M7789	3	Screw	M12 X 30, (USE WITH AT223926)
4	19M8295	3	Cap Screw	M16 X 55, (USE WITH AT353853)
4	24M7097	3	Washer	17 X 28 X 2.500 mm, (USE WITH AT353853)
5	-	1	Part 7	(NLA)
6	-	1	Part 8	(SUB AT353853) (T180931 NLA)
6	T242247	1	Plate	(USE WITH AT353853)
7	T156262	1	Dura-Max Cutting Edge	-
8	T146932	8	Nut	25.400 mm (1")
9	T146933	8	Bolt	25.400 X 76.200 mm (1" X 3")
10	T156079	2	Single Bar Shoe	-
11	JD7759	2	Lubrication Fitting	-
12	T101480	3	Washer	-
13	T176064	3	Bushing	-
14	T198213	4	Washer	2.5 mm
14	T198214	4	Washer	2.0 mm
15	AT228893	4	Ring	Includes O -Ring, Cap Screws, Lock Nuts, and Washers, (INCLUDES 24M7027)
15	24M7027	8	Washer	5.300 X 10 X 1 mm, (USE WITH AT228894)
17	AT206671	1	Plate	(SPILLGUARD) (WHOLEGOODS)

BUCKET PINS AND CUTTING EDGE(WELD-ON SPILLGUARD)(SN-612710)
