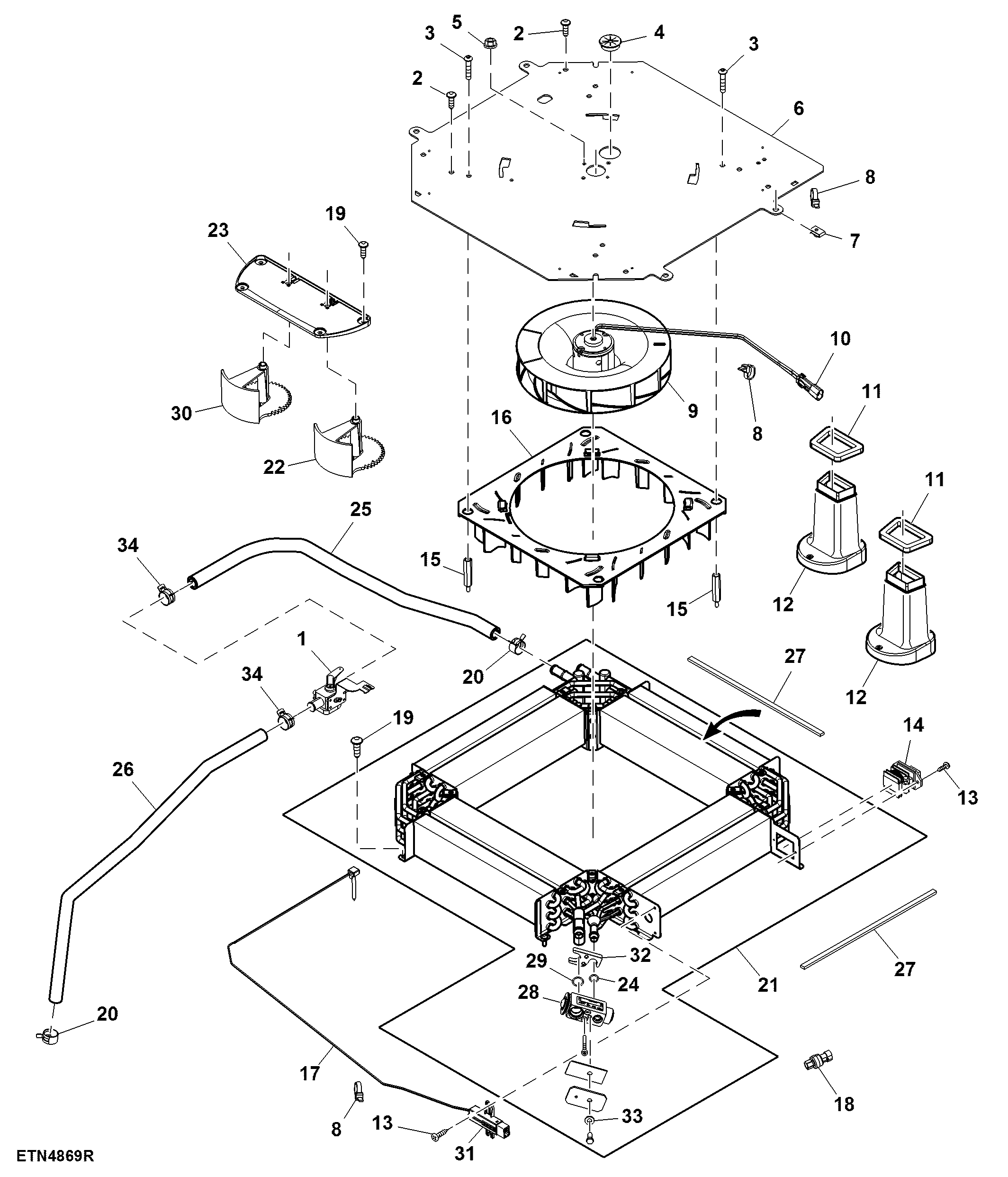

Heater and A/C Module, Manual ( - 013803)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE263090	1	Valve	Water Valve
2	M114063	8	Screw	-
3	21M7466	4	Screw	M6 X 30
4	R537883	1	Grommet	SUB FOR R306576
5	14M7450	4	Flange Nut	M5
6	R537882	1	Plate	SUB FOR R313350
7	M84972	4	Nut	-
8	R44302	3	Tie Band	-
9	RE556947	1	Fan	SUB FOR RE566277, RE313351, RE310359 AND RE560964
10	57M8958	1	Elec. Connector Housing	USE WITH (2) 57M7527_Pins AND (2) R78062_Seals
10	57M8129	1	Elec. Connector Terminal	-
11	R279386	2	Gasket	-
12	R292813	2	Air Duct	-
13	H85092	4	Screw	-
14	RE569272	1	Resistor	SUB FOR RE304865, R537697 AND R537149
15	R269455	4	Stud	-
16	R537881	1	Air Duct	SUB FOR R271544
17	RE313761	1	Thermostat	SUB FOR RE288945
18	RE157329	1	Switch	Dual Pressure Switch
19	37M7352	8	Screw	-
20	T184924	2	Hose Clamp	-
21	RE556938	1	Heat Exchanger	SUB FOR RE322948 OR RE304863
22	R545242	1	Door	Actuated Door, Black
23	R292976	1	Plate	-
24	R33259	1	O-Ring	-
25	RE261183	1	Line	Actuated Door, Black
26	R286833	1	Hose	Heater Return
27	-	4	Part 28	CTL 800 mm, MF R83066
28	RE283957	1	Valve	Thermostatic Expansion Valve
29	R113050	1	O-Ring	-
30	R261190	1	Door	Non Actuated Door, White
31	57M10529	1	Elec. Connector Housing	-
32	T181522	1	Plate	-
33	FH312800	1	Lock Washer	-
34	R117721	2	Clamp	-
