Hydraulic Pump Lines (45 cm (2.75 in.) Pump)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE70790	1	Oil Tube	-
2	RE173837	1	Oil Line	-
3	RE70798	1	Oil Line	-
4	RE173816	1	Oil Line	(Inlet)
5	RE194286	1	Oil Line	(Outlet)
5	38H1097	1	Elbow Fitting	-
6	RE71329	1	Oil Tube	-
7	38H5013	1	Adapter Fitting	-
8	T42302	1	O-Ring	-
9	T77857	1	O-Ring	-
10	38H5008	1	Adapter Fitting	-
11	RE207871	1	Hydraulic Hose	(Load Sense)
12	R153676	1	Screw	M10 X 30, HS=10.9
13	38H5017	1	Elbow Fitting	-
14	38H5002	1	Adapter Fitting	-
15	T28949	1	Clamp	-
16	T13914	2	Clamp	-
17	R29867	2	Flange Fitting	-
18	U10289	1	O-Ring	-
19	19M7662	4	Cap Screw	M10 X 30, HS=10.9
20	T77858	5	O-Ring	-
21	T77613	2	O-Ring	-
22	51M7048	1	O-Ring	29.600 X 2.900 mm
23	51M7040	1	O-Ring	9.300 X 2.200 mm
24	51M7043	1	O-Ring	15.300 X 2.200 mm
25	51M7041	1	O-Ring	11.300 X 2.200 mm
26	U12037	1	O-Ring	-
27	37M7092	2	Screw	M8 X 16
28	N275960	2	Screw	-
29	24M7240	2	Washer	13 X 25 X 3 mm
30	T28949	2	Clamp	-
31	19M7783	2	Screw	M10 X 16, HS=10.9
32	AH79175	1	Clip	-

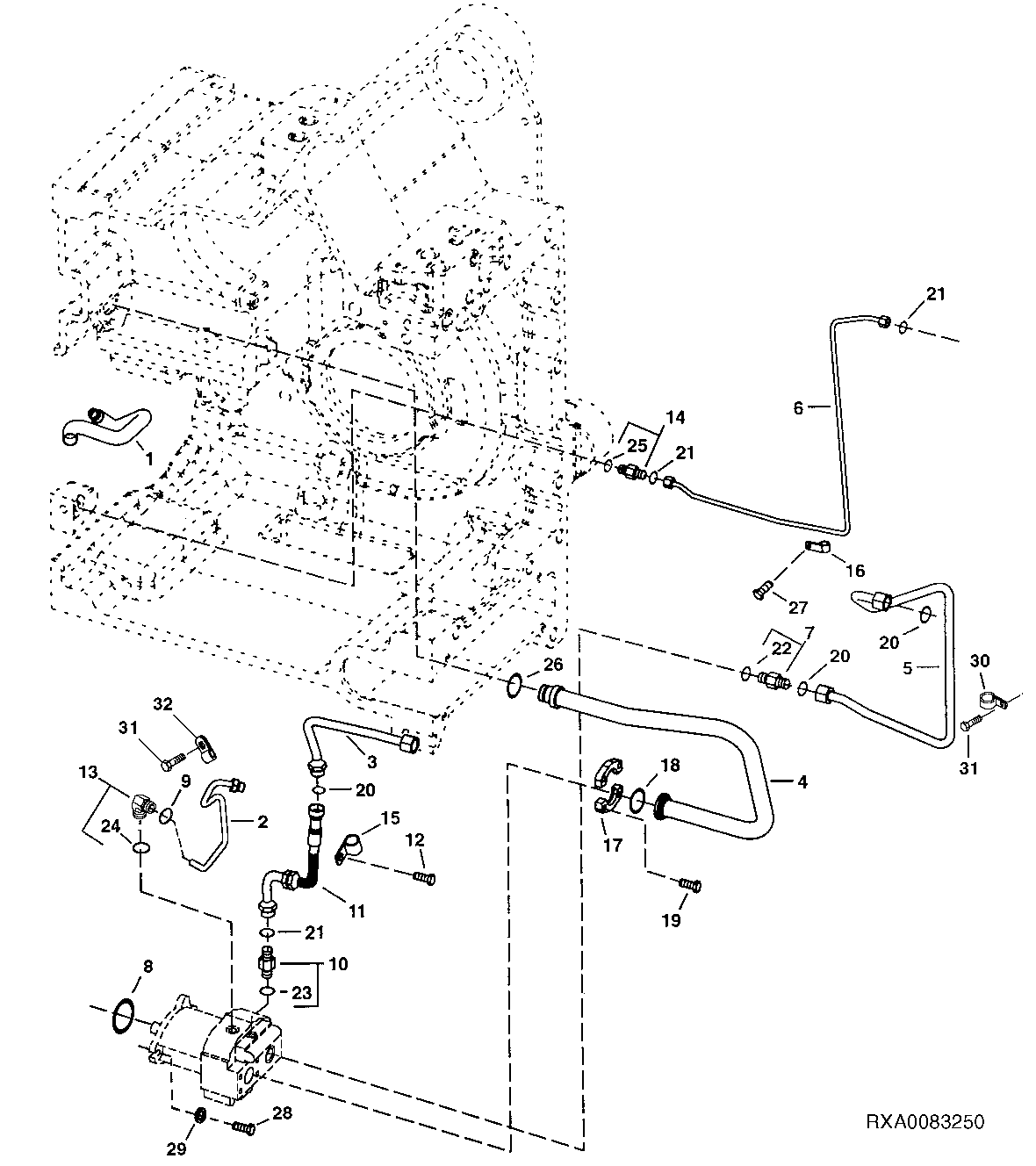

Hydraulic Pump Lines (45 cm (2.75 in.) Pump)

Нет текстового описания
