Открытый узел

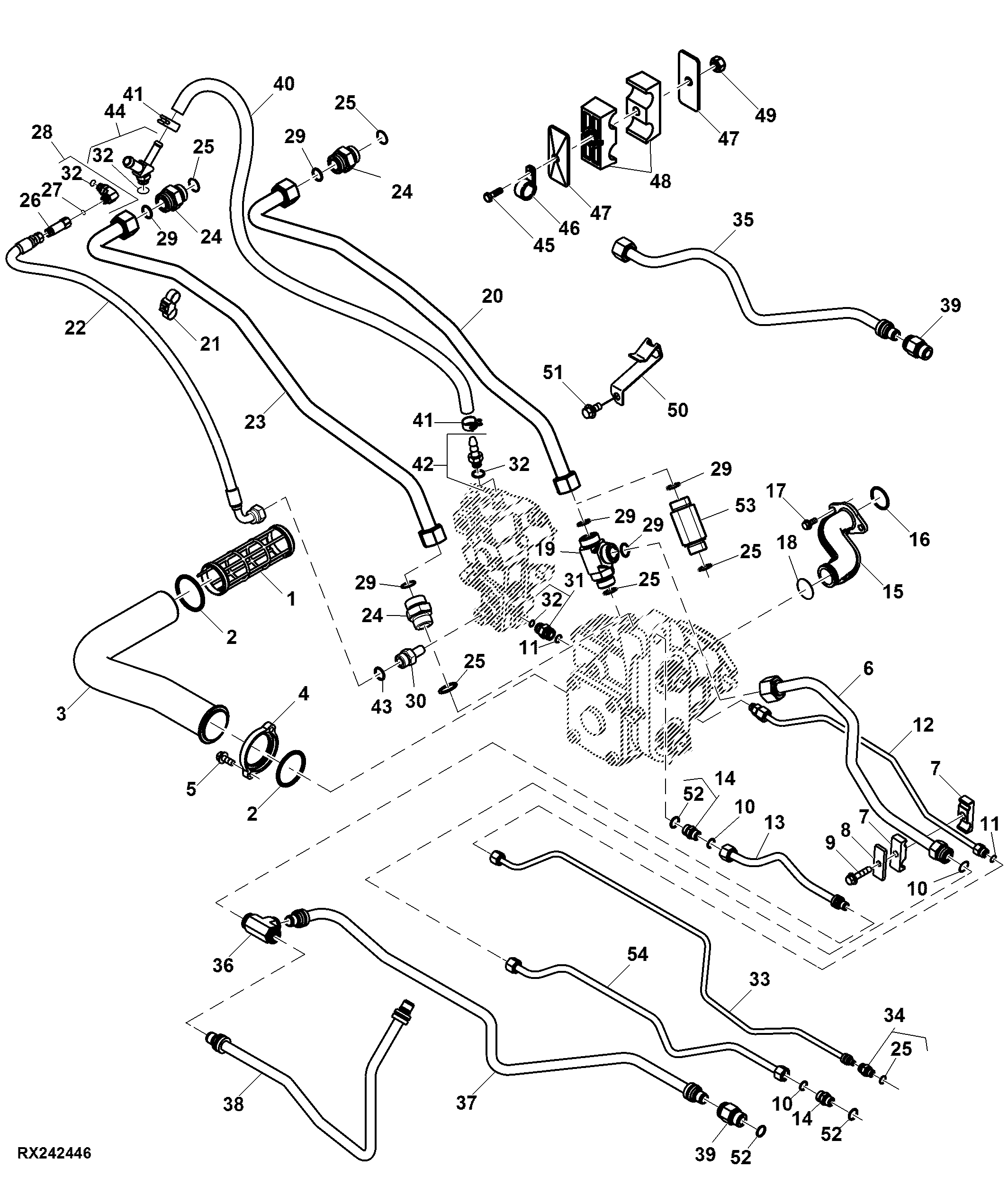

Hydraulic Pump Lines ( - 005466)

Hydraulic Pump Lines ( - 005466)

Hydraulic Pump Lines ( - 005466)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Hydraulic Pump Lines ( - 005466)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R216724	1	Screen	-
2	F3450R	2	O-Ring	-
3	R236188	1	Oil Line	-
4	R235932	1	Flange	-
5	19M7785	2	Screw	M10 X 25
6	RE215899	1	Oil Line	ORDER RE265840, RE266061, (2) H135155, R221778, 19M7801 AND 24M7298; ILS™
7	R221774	2	Half Clamp	ILS™
8	R221778	1	Plate	ILS™
9	19M7805	1	Screw	M10 X 45, ILS™
10	T77858	2	O-Ring	ILS™
11	T77613	2	O-Ring	ILS™
12	RE215880	2	Oil Line	ILS™
13	RE220178	1	Oil Line	ILS™ (STC -12)
14	38H5005	2	Adapter Fitting	ILS™
15	RE253175	1	Tube	SUB FOR RE233007
16	A4540R	1	O-Ring	-
17	19M7866	2	Screw	M8 X 20
18	R109982	1	O-Ring	-
19	38H5110	1	Tee Fitting	ILS™
20	RE577412	1	Oil Line	SUB FOR RE243523
21	R213663	1	Clamp	-
22	RE243525	1	Hydraulic Hose	STC -6; ALSO ORDER 62M1011 AND T77857
23	RE243524	1	Oil Line	ORDER RE305021
23	RE305021	1	Oil Line	ALSO ORDER 51M7048, RE258123 AND T76938
24	38H5006	3	Adapter Fitting	INCLUDES 51M7048
25	51M7048	5	O-Ring	29.600 X 2.900 mm
26	RE264764	1	Check Valve	-
27	T77814	1	O-Ring	-
28	38H5025	1	Elbow Fitting	-
28	51M7041	1	O-Ring	11.300 X 2.200 mm
29	T76938	2	O-Ring	ILS™
29	T76938	5	O-Ring	W/O ILS™
30	62M1011	1	Fitting	-
31	38H5002	1	Adapter Fitting	ILS™
32	51M7041	1	O-Ring	11.300 X 2.200 mm
33	RE220188	1	Oil Line	ILS™, PST (STC -6)
33	RE215902	1	Oil Line	ILS™, IVT™ (STC -6)
34	62M1000	1	Adapter Fitting	(To Connect Stc To O-Ring Face Seal) ILS™
35	RE220189	1	Oil Line	ILS™, PST (STC -12)
35	RE243541	1	Oil Line	ILS™, IVT™ (STC -12) ORDER RE305366
36	62M1004	1	Adapter Fitting	ILS™
37	RE220185	1	Oil Line	ILS™, PST (STC -12)
37	RE243543	1	Oil Line	ILS™, IVT™ (STC -12)
38	RE254625	1	Oil Line	SUB FOR RE220179; ILS™ (STC -12)
39	62M1002	2	Adapter Fitting	(To Connect Stc To O-Ring Face Seal) ILS™; USE WITH RE243541 AND RE220189
40	R246027	1	Hydraulic Hose	-
41	R202160	2	Clamp	-
42	RE245714	1	Hose Fitting	-
43	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
44	RE232705	1	Tee Fitting	-
45	19M7802	1	Screw	M8 X 65
46	T27550	1	Clip	-
47	H112567	2	Plate	-
48	H115379	2	Clamp	-
49	14M7298	1	Flange Nut	M8
50	R267842	1	Clamp	-
51	19M7784	1	Screw	M10 X 20
52	51M7047	3	O-Ring	23.600 X 2.900 mm
53	38H5203	1	Adapter Fitting	SUB RE258123 W/O ILS™
54	RE305366	1	Oil Line	STC -12; ALSO ORDER T77858, 38H5005 AND 51M7047
