Открытый узел

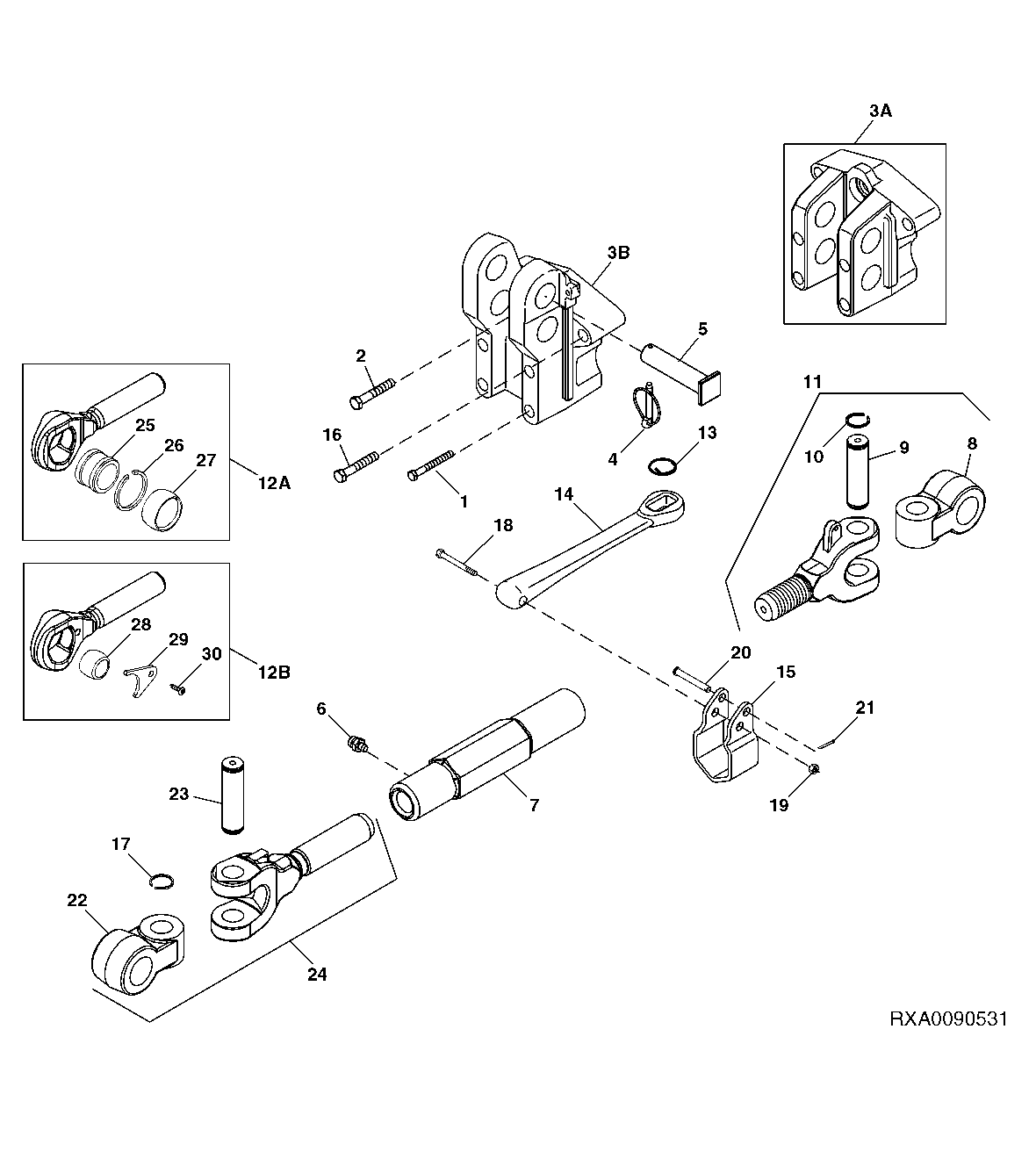

CENTER LINK (NORTH AMERICAN VERSION)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9144	4	Cap Screw	M20 X 180, HS 10.9
2	R189021	1	Cap Screw	-
4	AR83396	1	Quick Lock Pin	-
5	R210603	1	Pin Fastener	-
6	JD7798	2	Lubrication Fitting	-
7	R210682	1	Link Body	(CATEGORY III) (USE WITH RE230953)
7	R210683	1	Link Body	(CATEGORY III) (USE WITH RE244575)
7	R210680	1	Link Body	(CATEGORY IV)
8	-	1	Part 11	(ORDER RE280348)
9	R67619	1	Pin	-
10	F534R	2	Snap Ring	-
11	RE210596	1	Link End	(CATEGORY III) (SUB RE280348 ) (ALSO ORDER R280371 AND R277756)
11	RE280348	1	Link End	(CATEGORY III)
11	RE210596	1	Link End	(CATEGORY IV) (SUB RE280348 ) (ALSO ORDER R280371 AND R277756)
11	RE280348	1	Link End	(CATEGORY IV)
13	L55222	1	Lock Washer	(USE WITH RE280348)
13	R80436	1	Ring	(USE WITH RE210596)
14	R280371	1	Handle	(SUB FOR R200878)
15	R277756	1	Locking Collar	(SUB FOR R210681)
16	19M9162	2	Cap Screw	(CATEGORY III) M20 X 90
16	19M9136	2	Cap Screw	(CATEGORY IV) M20 X 110, HS 10.9
17	F534R	2	Snap Ring	(CATEGORY IV)
18	19M7364	1	Cap Screw	M12 X 80, HS 10.9
19	14M7319	1	Lock Nut	M12
20	R29340	1	Pin Fastener	-
21	11M7079	1	Cotter Pin	2.500 X 12 mm
22	-	1	Part 31	(CATEGORY IV) (ORDER RE278964)
23	R67619	1	Pin	(CATEGORY IV)
24	RE230953	1	Link End	(CATEGORY III)
24	TA19155	1	Link End	(CATEGORY IV) (SUB FOR RE278964 OR RE210599)
25	R245538	1	Sleeve	(CATEGORY III)
26	40M7294	1	Snap Ring	(CATEGORY III)
27	R245537	1	Ball	(CATEGORY III)
28	R245290	1	Ball	(CATEGORY III)
29	R245207	1	Retainer	(CATEGORY III)
30	R235299	1	Screw	(CATEGORY III)
3A	R241962	1	Bracket	(CATEGORY III)
3B	R241963	1	Bracket	(CATEGORY IV)
12A	RE171278	1	Link End	(CATEGORY III) (SUB RE244575)
12B	RE244575	1	Link End	(CATEGORY III)

CENTER LINK (NORTH AMERICAN VERSION)

Нет текстового описания
