Pickup Hitch, Stabilizer, Category III Drawbar (2/2)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE572056	2	Lift Link	-
2	14M7209	2	Nut	M18
3	12M7136	2	Lock Washer	18 mm
4	R542241	2	Link End	-
5	RE234138	2	Hydraulic Hose	-
6	R552395	2	Pin	-
7	11M7056	4	Cotter Pin	8 X 50 mm
8	24M7086	4	Washer	28 X 50 X 4 mm
9	RE572058	1	Extension	-
10	34M7049	2	Spring Pin	8 X 50 mm
11	R550546	2	Pin	-
12	R550549	1	Extension	-
13	RE572057	1	Extension	-
14	R550547	1	Extension	-
15	TCU19892	1	Pin Fastener	-
16	19M7950	2	Cap Screw	M20 X 45
17	24M7242	2	Washer	21.400 X 42 X 5 mm
18	RE570762	1	Bracket	-
19	AR62150	1	Quick Lock Pin	-
20	R114125	1	Nut	-
21	R111434	2	Cap Screw	-
22	R52006	3	Washer	-
23	T77613	2	O-Ring	-
24	R333147	1	Drawbar	-
25	14M7272	1	Nut	M6
26	19M8263	1	Screw	M6 X 30
27	L39905	2	Clamp	-
28	L100459	1	Strap	-
29	RE220130	2	Quick Lock Pin	-
30	R546661	1	Lever	-
31	R542105	1	Lock Plate	-
32	24M7040	1	Washer	11 X 20 X 2 mm
33	11M7082	1	Cotter Pin	2.500 X 25 mm
34	R545342	1	Pin Fastener	-
35	AR94522	2	Hydr. Quick Coupler Plug	-
36	R26375	2	O-Ring	-
37	38H1171	2	Adapter Fitting	-
38	RE566117	1	Strap	-
39	RE570372	1	Pin Fastener	-
40	RE587630	1	Drawbar	-
41	R563222	1	Label	-

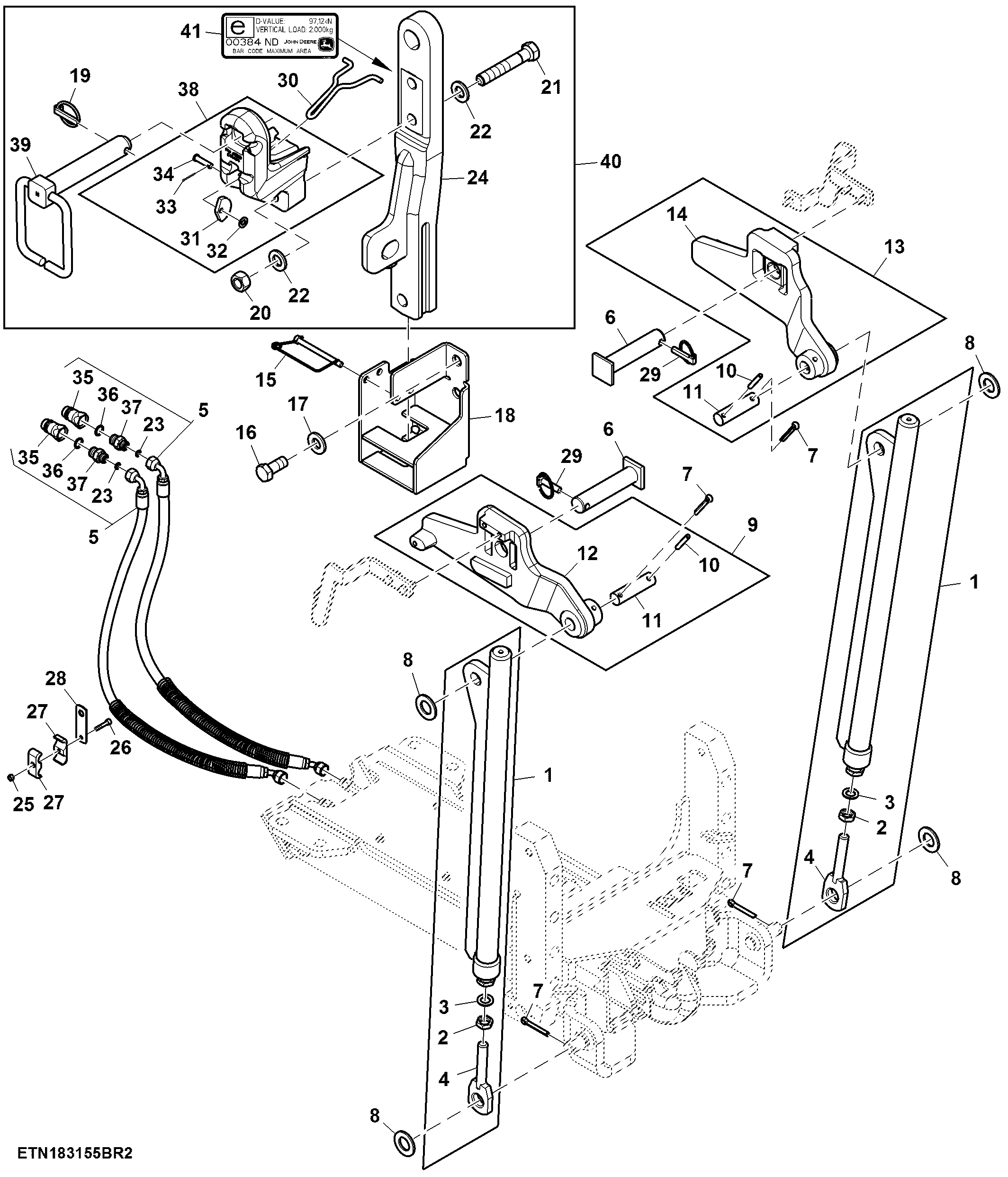

Pickup Hitch, Stabilizer, Category III Drawbar (2/2)

Нет текстового описания
