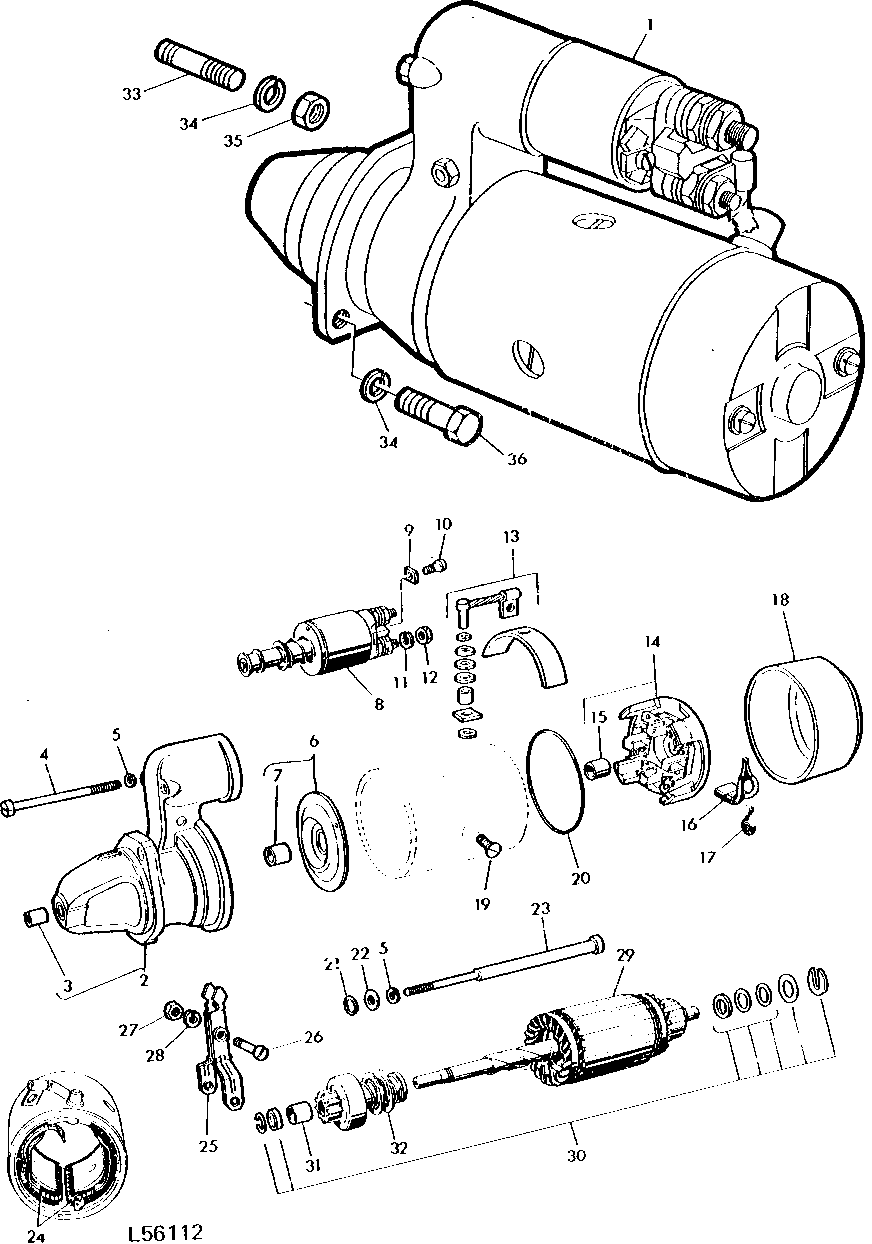

STARTING MOTOR (12-VOLT) (ROBERT BOSCH) (AT23401) [01E07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT23401	1	STARTER MOTOR	(R. BOSCH NO. 001359016) (SUB RE62916 OR TY6702)
2	AL23844	1	CASE	-
3	AL70854	1	Alternator Kit	(SUB FOR L19651)
4	21M6041	2	SCREW	M6 X 50
5	L29153	4	LOCK WASHER	-
6	Z24798	1	BEARING	-
7	L19654	1	BUSHING	-
8	AL19192	1	SOLENOID	-
9	L29156	1	CLAMP	(NLA)
10	21M1211	1	SCREW	M4 X 6
11	R53858	2	LOCK WASHER	M10
12	14M7152	4	Nut	M10
13	AL23847	1	TERMINAL	(SUB AL25269)
14	AL23846	1	COMMUTATOR HOUSING	(SUB AL25270)
15	Z24799	1	BUSHING	-
16	AL25271	1	CARBON BRUSH HOLDER	(SUB FOR AZ14507)
17	L41579	4	COMPRESSION SPRING	(SUB FOR Z24810)
18	L29158	1	COVER	-
19	L29157	1	SCREW	-
20	T27670	1	RING	(SUB FOR Z24801)
21	L29155	1	O-RING	-
22	L29154	1	WASHER	-
23	L29152	1	SCREW	-
24	AZ14504	1	FIELD WINDING COIL	-
25	AT25914	1	LEVER	-
26	T27671	1	SCREW	-
27	14M7151	1	Nut	M8
28	12H304	1	Lock Washer	3/8"
29	AZ14506	1	ARMATURE	(SUB AL25274 AND AL25275)
30	AL23848	1	ARMATURE	KIT
31	Z24800	1	BUSHING	-
32	AT25910	1	DRIVE	-
33	M3636T	1	STUD	-
34	12H304	2	Lock Washer	3/8"
35	14H1076	1	Nut	3/8"
36	19H1731	1	Cap Screw	3/8" X 1"

STARTING MOTOR (12-VOLT) (ROBERT BOSCH) (AT23401) [01E07]
