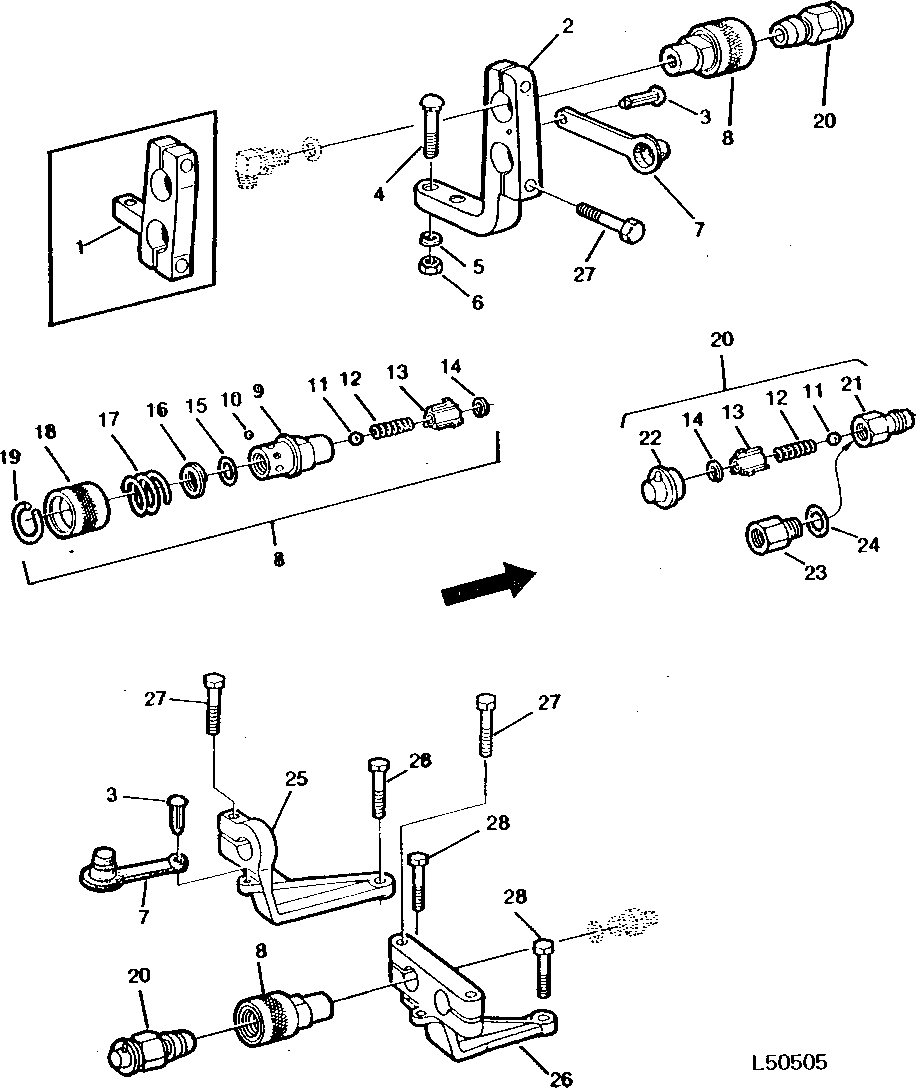

QUICK-CONNECT COUPLERS AND BRACKETS [01J19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T23078	1	BRACKET	-
2	T29915	1	CLAMP	(SUB FOR L25494)
3	T22244	1	GROOVE PIN	-
4	03H1495	2	Bolt	3/8" X 1-1/2"
5	12H304	2	Lock Washer	3/8"
6	14H1076	2	Nut	3/8"
7	R32419	1	COVER	-
8	AR47331	1	HYDR.QUICK COUPLER SOCKET	(SUB RE15361)
9	R32353	1	SOCKET OUTLET	-
10	400R	6	Ball	6MM (1/4")
11	D2361R	1	Ball	13MM (1/2")
12	R28084	1	SPRING	-
13	R28085	1	GUIDE	(SUB RE15361 OR AR93819, THIS APPLICATION)
14	R59633	1	WEAR RING	(SUB FOR R28204)
15	R495R	1	O-Ring	-
16	R26485	1	BACK-UP RING	-
17	R32354	1	SPRING	(SUB RE15361)
18	R32355	1	SLEEVE	-
19	R32356	1	SNAP RING	-
20	AR30210	1	HYDR.QUICK COUPLER PLUG	(SUB AR93819)
21	R27430	1	HYD. QUICK-CONNECT COUPLER	(SUB AR93819)
22	R28006	1	CAP	-
23	T25807	1	HYDR.QUICK COUPLER PLUG	-
24	R26375	1	O-Ring	-
25	T26440	1	BRACKET	-
26	T22243	1	BRACKET	-
27	19H1765	1	Cap Screw	3/8" X 1-3/4"
28	19H1831	2	Cap Screw	1/2" X 2"

QUICK-CONNECT COUPLERS AND BRACKETS [01J19]

Нет текстового описания
