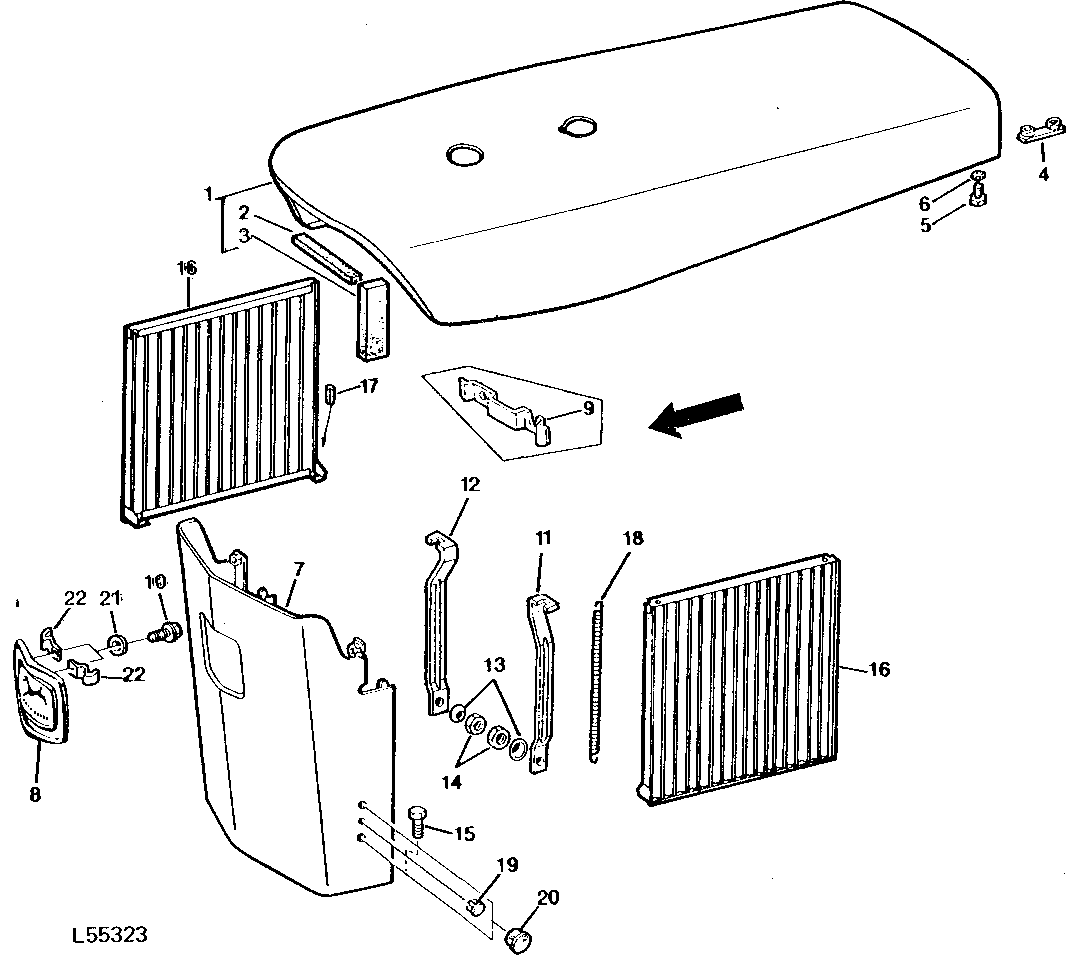

FRONT PLATE, HOOD AND GRILLE ASSEMBLY [02B06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT19786	1	HOOD	HORIZONAL MUFFLER
1	AT19788	1	HOOD	(VERTICAL MUFFLER) (NOT PAINTED)
2	T21491	2	ISOLATOR	-
3	T21490	2	PAD	-
4	T25291	2	REINFORCEMENT	(SUB FOR AT20027)
5	19H1936	4	Cap Screw	3/8" X 3/4"
6	12H310	4	Lock Washer	3/8"
7	AT22981	1	SHIELD	-
8	T24437	1	MEDALLION	-
8	R48294	1	MEDALLION	-
9	T24439	1	RETAINER	-
9	R48295	1	RETAINER	-
10	37H29	2	Screw	5/16" X 5/8", (SUB FOR T24438)
11	T21865	1	LATCH	-
12	T21864	1	LATCH	-
13	12M7051	2	Washer	10.500 X 18 X 0.800 MM, (SUB FOR T21863)
14	M63440	2	LOCK NUT	(SUB FOR C744DN)
15	19H2548	8	Cap Screw	1/2" X 7/8"
16	AR72949	2	GRILLE	(SUB FOR AT19881)
17	34H340	4	SPRING PIN	5/16" X 13/16"
18	R26858	2	SPRING	-
19	M42229	2	PLUG	(SUB FOR T11708)
20	L55913	4	PLUG	-
21	24H1292	2	Washer	11/32" X 3/4" X 0.120"
22	T24439	2	RETAINER	(SUB FOR L28918)

FRONT PLATE, HOOD AND GRILLE ASSEMBLY [02B06]
