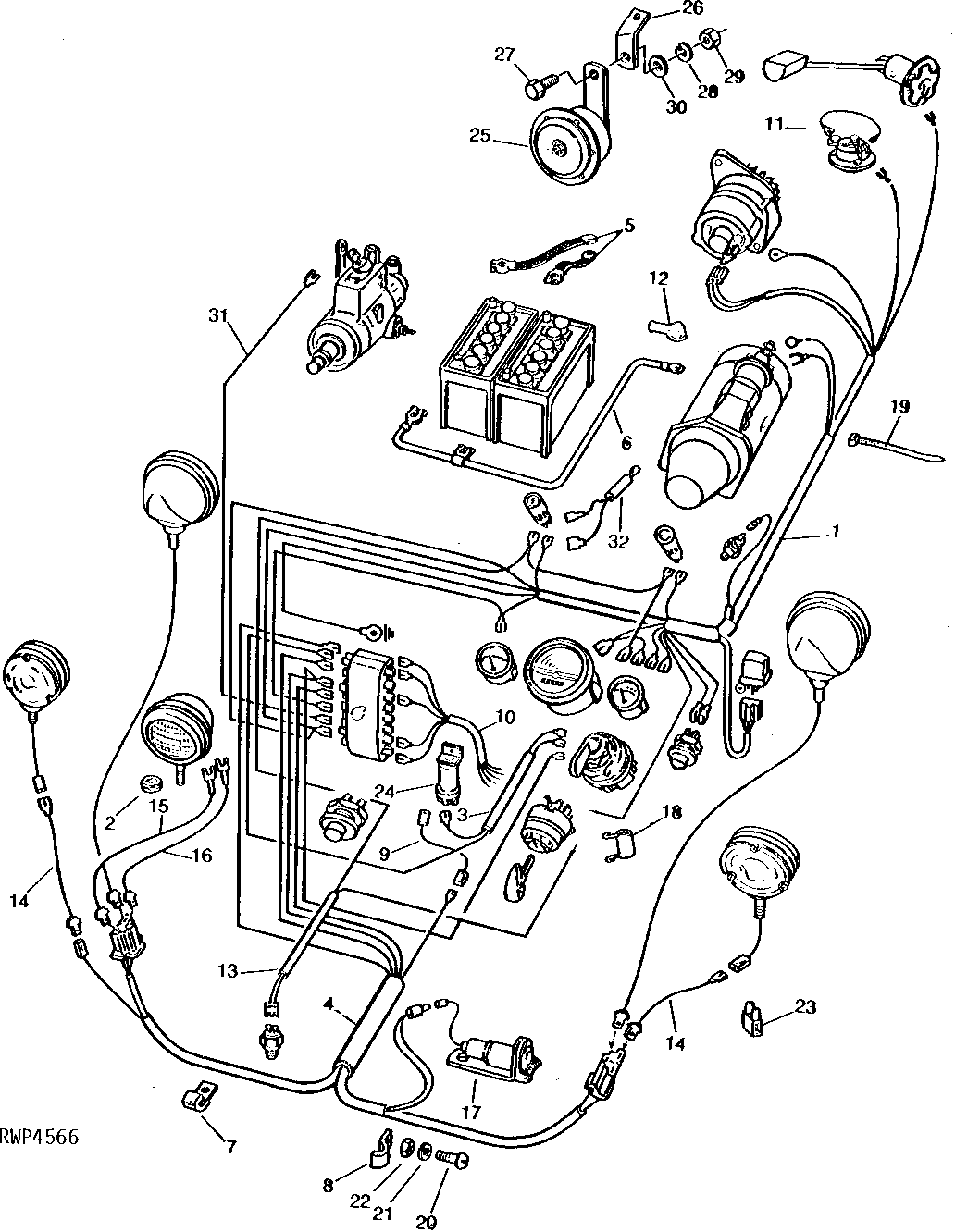

ELECTRICAL WIRING SYSTEM (TRACTOR SERIAL NO. 077054- ) [01D18]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR74519	1	WIRING HARNESS	(SUB FOR AL23048)
2	R26409	1	GROMMET	(SUB FOR L13325)
3	AR56009	1	WIRING HARNESS	-
4	AR51406	1	WIRING HARNESS	-
5	AL11176	1	Ground Cable	-
5	AT18702	2	GROUND CABLE	(SUB FOR AT20749)
6	AR53999	1	CABLE	-
7	T13744	3	Clamp	-
8	L84612	2	CLAMP	-
9	-	1	Part 10	-
10	AT24694	1	WIRING HARNESS	-
11	AT24549	1	WIRING LEAD	-
12	L12809	1	Elec. Connector Accessory	-
13	AL17794	1	WIRING HARNESS	-
14	AR51403	2	WIRING LEAD	-
15	AR51404	1	WIRING LEAD	-
16	AR51405	1	WIRING LEAD	-
17	AT20709	1	Socket Outlet	-
18	AL18748	1	RESISTOR	-
19	R44302	3	Tie Band	-
20	21H1317	2	SCREW	0.190" X 5/8"
21	12H246	2	LOCK WASHER	0.190"
22	14H778	2	Nut	0.190"
23	L84396	1	ELECTRICAL CONNECTOR ASSY	(NLA)
24	AL14008	1	FLASHER	-
25	AL14896	1	HORN	(SUB R11278, RE159897, R153925, 12M7032, 14M7273, 19M7139 AND 24M7055)
25	AL203265	1	Horn	(SUB FOR AL114614 OR RE159897)
26	T30525	2	BRACKET	-
27	19H1900	1	Cap Screw	5/16" X 3/4"
28	12H303	1	Lock Washer	5/16"
29	14H785	1	Nut	5/16"
30	24H1136	1	Washer	11/32" X 11/16" X 0.065"
31	AL19508	1	WIRING LEAD	-
32	AT30110	1	WIRING HARNESS	(SUB AL25431)

ELECTRICAL WIRING SYSTEM (TRACTOR SERIAL NO. 077054- ) [01D18]
