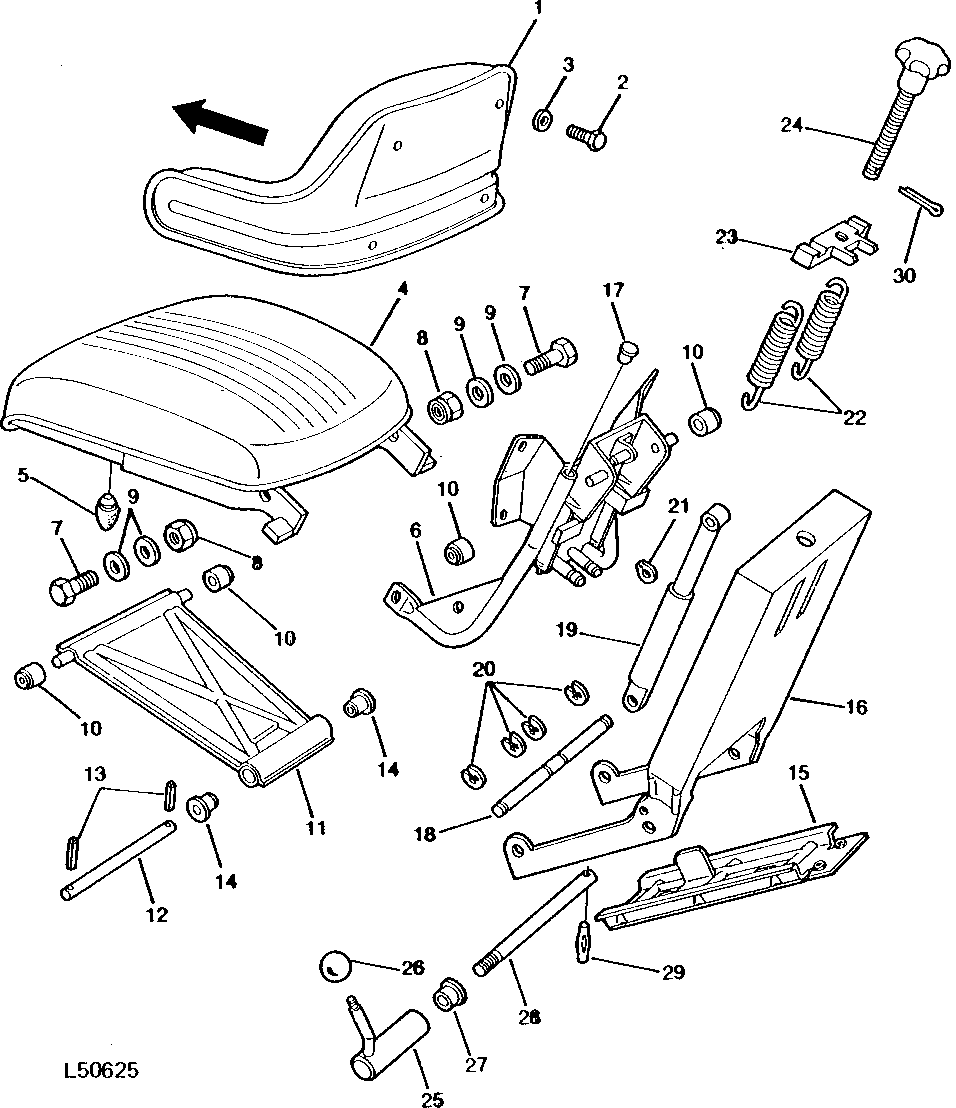

DELUXE SEAT ASSEMBLY (TRACTOR SERIAL NO. 046140-092139) [02B23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL19071	1	CUSHION	(YELLOW) (SUB AL39816)
2	19H1813	4	CAP SCREW	5/16" X 5/8"
3	24M7055	4	Washer	8.400 X 16 X 1.600 MM
4	AL19072	1	PAD	(YELLOW) (NLA)
5	L25678	1	Bumper	-
6	AL19076	1	FRAME	(NLA)
7	19H3579	2	Cap Screw	1/2" X 1-3/8"
8	T27645	2	NUT	-
9	24M7047	4	Washer	13 X 24 X 2.500 MM
10	L25686	4	ROLLER	(SUB L64688)
11	AL24164	1	SEAT	(SUB FOR AL19075)
12	L27169	1	PIN FASTENER	-
13	34M3851	2	SPRING PIN	4 X 24 MM
14	L27167	2	Bushing	-
15	AL19074	1	SUPPORT	-
16	AL19073	1	SPRING ASSEMBLY	-
17	L25689	2	CAP	-
18	L27168	1	PIN FASTENER	-
19	AL23805	1	ABSORBER	(SUB FOR AL18634)
20	40M7030	4	Snap Ring	-
21	L27166	1	SNAP RING	-
22	L27170	2	EXTENSION SPRING	-
23	L25697	1	SUPPORT	-
24	AL19077	1	KNOB	-
25	AL18768	1	HANDLE	-
26	L25692	1	KNOB	-
27	L27171	1	BUSHING	-
28	L29130	1	STUD	(SUB FOR L25694)
29	25M7012	1	GROOVE PIN	5 X 22 MM
30	11M1383	1	Cotter Pin	3.200 X 20 MM
..	AR50553	1	SEAT	COMPLETE KIT, (SUB AL56097 AND (2) 19H1815)

DELUXE SEAT ASSEMBLY (TRACTOR SERIAL NO. 046140-092139) [02B23]
