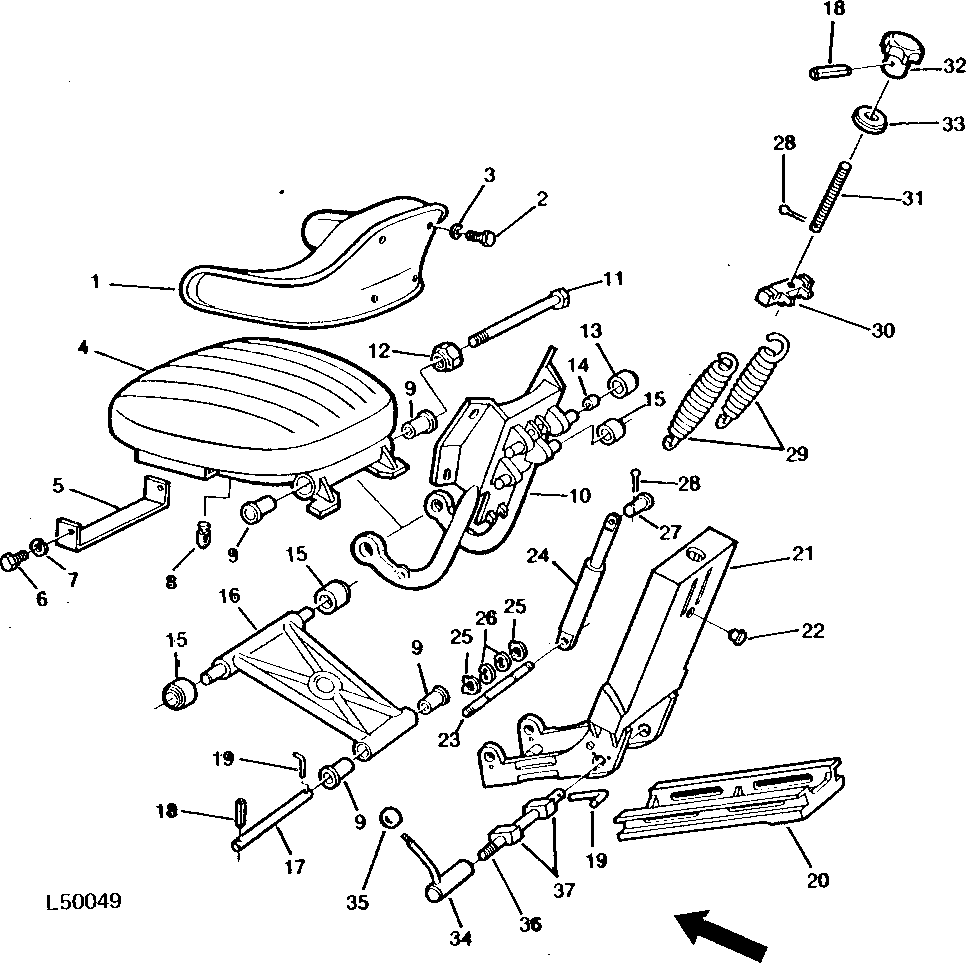

DELUXE SEAT ASSEMBLY (TRACTOR SERIAL NO. -046139) [02B21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL18632	1	SEAT BACK	(YELLOW) (SUB AL56097)
2	19M7162	4	Cap Screw	M8 X 16
3	12M7065	4	Lock Washer	M8
4	AL18633	1	SEAT	(YELLOW)
5	L25698	1	RETAINER	-
6	19M6614	2	Cap Screw	M6 X 12
7	12M7006	2	Lock Washer	M6
8	L25678	1	Bumper	-
9	L25679	4	BUSHING	-
10	L25685	1	PLATE	-
11	L25688	1	CAP SCREW	-
12	14M7168	1	Lock Nut	M12
13	L25686	2	ROLLER	(SUB L64688)
14	L25687	2	BUSHING	(NLA)
15	L25681	4	ROLLER	-
16	L25680	1	ARM	-
17	L25682	1	PIN FASTENER	-
18	34M3843	2	SPRING PIN	3 X 24 MM
19	L25683	2	FUSE	-
20	L25684	1	ADJUSTER	-
21	AL18635	1	SPRING ASSEMBLY	-
22	L25689	1	CAP	-
23	L25690	1	PIN	-
24	AL23805	1	ABSORBER	(SUB FOR AL18634)
25	L27166	2	SNAP RING	-
26	40M7030	2	Snap Ring	-
27	45M7011	1	PIN FASTENER	10 X 35 MM
28	11M1383	2	Cotter Pin	3.200 X 20 MM
29	L25699	2	EXTENSION SPRING	-
30	L25697	1	SUPPORT	-
31	L25696	1	STUD	-
32	L25695	1	HANDLE	-
33	24M7047	1	Washer	13 X 24 X 2.500 MM
34	AL18768	1	HANDLE	-
35	L25692	1	KNOB	-
36	L25694	1	SHAFT	-
37	L25693	2	GUIDE	-
..	AT25383	1	SEAT	COMPLETE KIT, (SUB AL56097 AND (2) 19H1815)

DELUXE SEAT ASSEMBLY (TRACTOR SERIAL NO. -046139) [02B21]

Нет текстового описания
