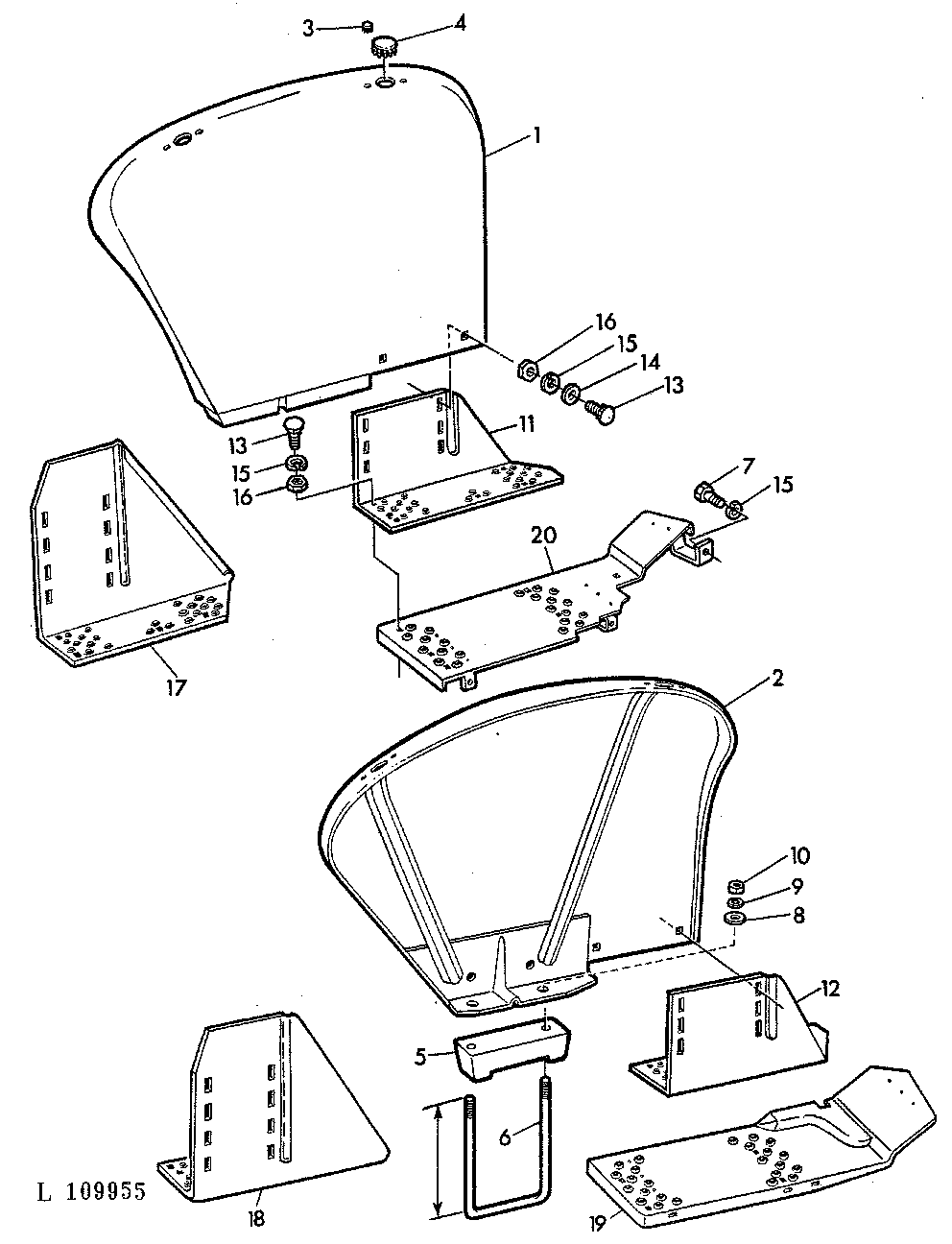

REAR FENDERS(SHELL TYPE)/STEP PLATES [02J07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR51407	1	FENDER	LH (SUB FOR AT20779)
2	AL24479	1	FENDER	RH (SUB FOR AT20777)
3	R31420	8	PLUG	-
4	T22520	4	Plug	-
5	L25283	1	Spacer	(SUB FOR T21571)
6	T22705	2	U-BOLT	175MM(6.89")
6	L29330	2	U-BOLT	230MM(9.06") (SUB FOR T22706)
6	L29328	2	U-BOLT	283MM(11.14") (SUB FOR L25279)
7	19H1731	5	Cap Screw	3/8"X1"
8	T40728	4	WASHER	(SUB FOR 24H1698 APPL)
9	12H294	4	Lock Washer	5/8"
10	14H760	4	Nut	5/8"
11	AL25435	1	BRACKET	LH (SUB FOR L25281)
12	AL25434	1	BRACKET	RH (SUB FOR L25280)
13	03H1765	8	Bolt	3/8"X3/4"
13	03H2275	8	Bolt	(A) 3/8"X5/8"
14	24H1307	4	Washer	13/32"X1"X.060"
14	24H1303	4	WASHER	(A) 13/32"X11/16"X.060"
15	12H304	17	Lock Washer	3/8"
16	14M812	12	NUT	3/8"
17	L27116	1	BRACKET	(A) LH
18	L27115	1	BRACKET	(A) RH
19	AT19846	1	STEP	RH
20	AL32907	1	STEP	LH (SUB FOR AT19847)

REAR FENDERS(SHELL TYPE)/STEP PLATES [02J07]
