Открытый узел

DASH/COWL [02I21]

DASH/COWL [02I21]

DASH/COWL [02I21]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

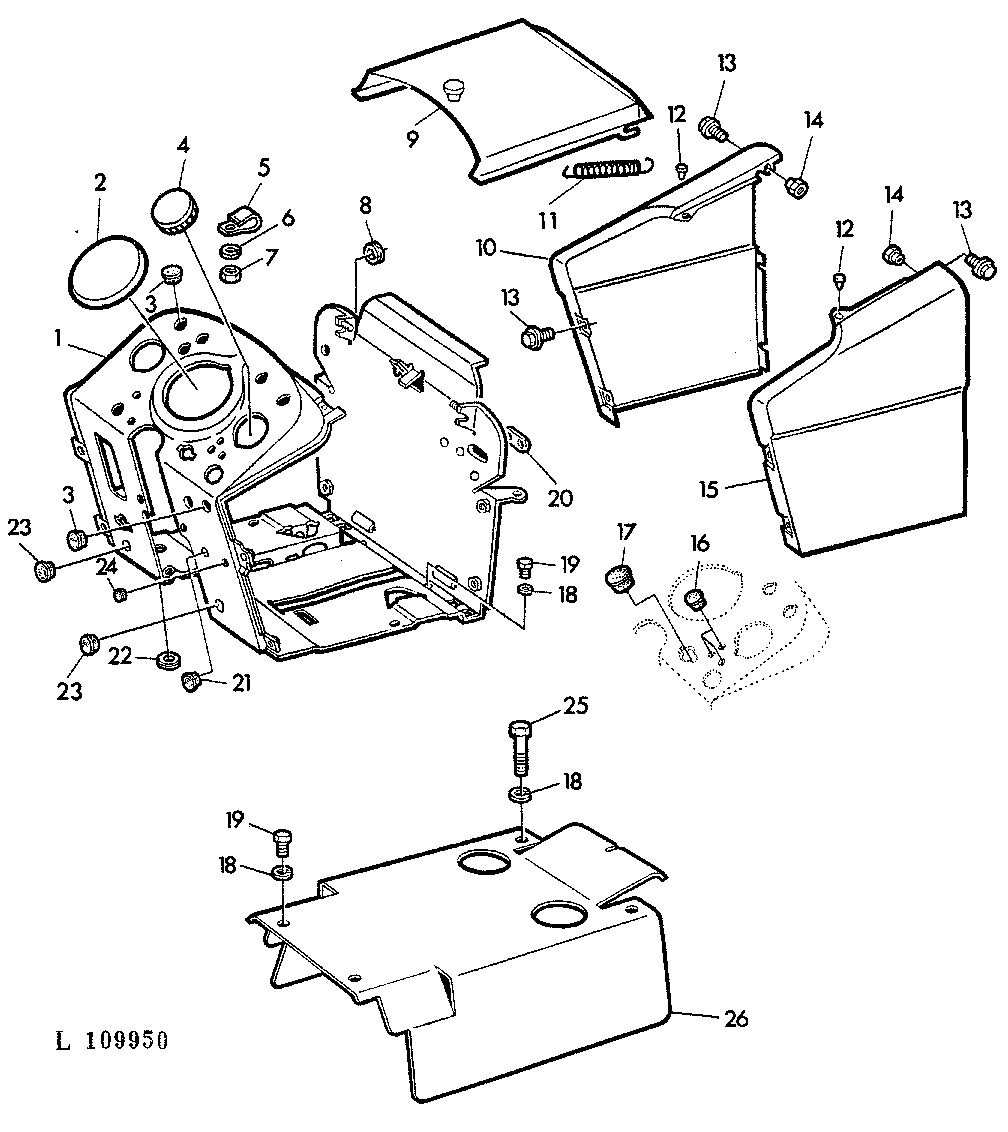

DASH/COWL [02I21]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL24074	1	INSTRUMENT PANEL W/SUPPORT	-
1	AL24181	1	COWL	(A)
1	AT21876	1	COWL	(ORD (3) AL23015, AL24074, (3) 57M6277)
2	T27540	1	PLUG	-
3	99M7012	2	Plug	17,5MM (SUB FOR T16738)
4	T14500	1	PLUG	-
5	L84617	2	CLIP	-
6	12H302	2	Lock Washer	1/4"
7	14H786	2	Nut	1/4"
8	R26936	1	Grommet	ID=9,5MM(.38")
9	AT20026	1	COVER	-
10	L29201	1	SIDE WALL	LH (SUB FOR T22088)
11	T25367	1	EXTENSION SPRING	-
12	T22085	2	BUMPER	-
13	T22211	10	SCREW WITH WASHER	1/4"
14	T22086	2	NUT	1/4"
15	L29200	1	SIDE WALL	RH (SUB FOR T22087)
16	99M7016	2	Plug	9MM
16	99M7015	3	Plug	11MM
17	99M7014	1	Plug	27MM (SUB FOR L55891, 99M5891)
18	12H304	6	Lock Washer	3/8"
19	19H2021	6	Cap Screw	3/8"X5/8"
20	R26418	1	GROMMET	-
21	99M7010	1	Plug	19MM
22	T23247	1	GROMMET	ID=16MM(.63")
23	99M7011	1	Plug	23,6MM
24	99M7009	2	Plug	14,5MM (SUB FOR T11708)
25	19H1765	2	Cap Screw	3/8"X1-3/4"
26	T22394	1	SHIELD	-
