Открытый узел

Steering Cylinder Lines (W/O MFWD)

Steering Cylinder Lines (W/O MFWD)

Steering Cylinder Lines (W/O MFWD)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

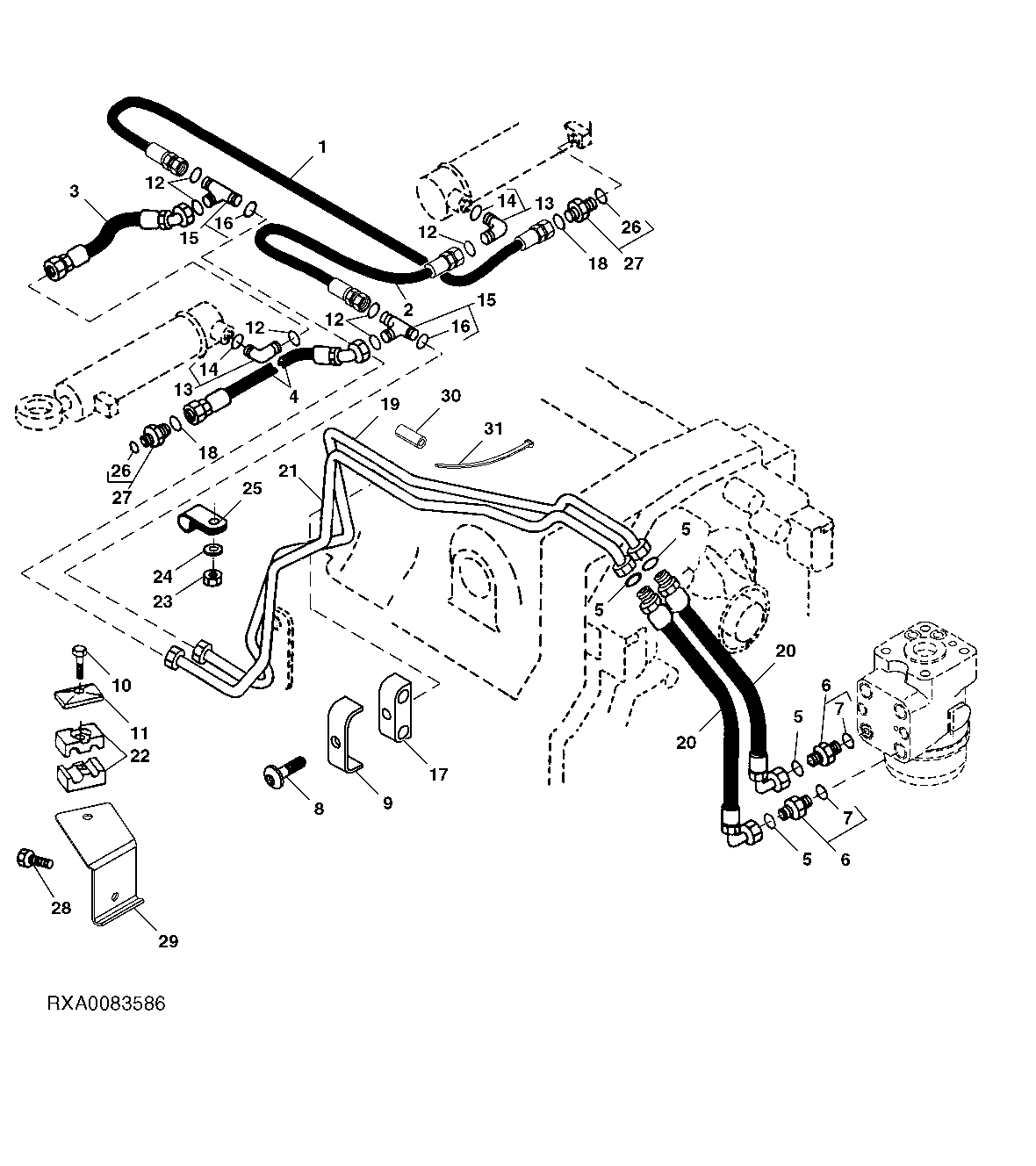

Steering Cylinder Lines (W/O MFWD)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE61746	1	Hydraulic Hose	-
2	RE61745	1	Hydraulic Hose	-
3	RE61576	1	Hydraulic Hose	-
4	RE61578	1	Hydraulic Hose	-
5	T77857	4	O-Ring	-
6	38H5003	2	Adapter Fitting	-
7	51M7043	2	O-Ring	15.300 X 2.200 mm
8	R184640	2	Screw	-
9	R184060	2	Cover	-
10	19M7185	1	Cap Screw	M8 X 60
11	H112567	1	Plate	-
12	T77857	6	O-Ring	-
13	38H5017	2	Elbow Fitting	-
14	51M7043	2	O-Ring	15.300 X 2.200 mm
15	38H5031	2	Tee Fitting	-
16	T77857	2	O-Ring	-
17	R184066	2	Clamp	-
18	T77613	2	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
19	RE246117	1	Oil Line	LH; ORDER RE323682
19	RE323682	1	Oil Line	LH
20	RE243516	2	Hydraulic Hose	-
21	RE246116	1	Oil Line	RH; ORDER RE323681
21	RE323681	1	Oil Line	RH
22	H141510	2	Clamp	-
23	14M7275	2	Nut	M12
24	24M7240	2	Washer	13 X 25 X 3 mm
25	R125461	2	Clamp	-
26	51M7041	4	O-Ring	11.300 X 2.200 mm
27	38H5002	2	Adapter Fitting	-
28	19M7162	1	Cap Screw	M8 X 16
29	RE65330	1	Bracket	-
30	TY22328	2	Bulk Hose	-
31	R44302	2	Tie Band	-
