Открытый узел

Fuel Tank ( - 028163)

Fuel Tank ( - 028163)

Fuel Tank ( - 028163)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

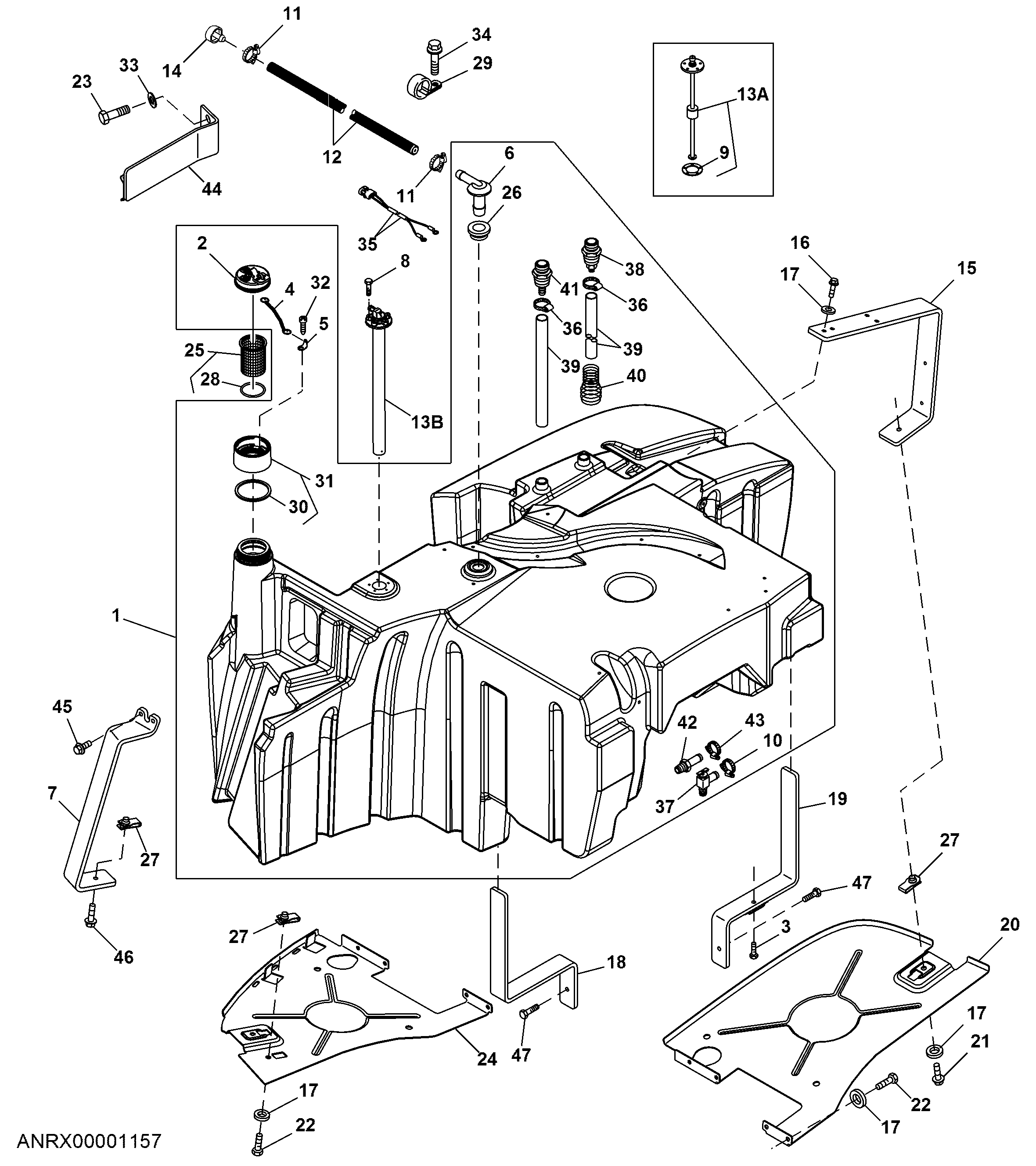

Fuel Tank ( - 028163)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE255769	1	Fuel Tank	ORDER RE276743; ALSO ORDER RE277157, RE278448 AND RE277159
2	RE234193	1	Filler Cap	-
2	RE255763	1	Cap	-
3	19M7790	1	Screw	M12 X 35
4	AH159448	1	Link Chain	-
4	RE255766	1	Link Chain	-
5	H174831	1	Anchor	-
6	R237815	1	Vent	-
7	R210337	1	Strap	-
8	19M7372	5	Cap Screw	M5 X 16, USE WITH RE213502
8	19M9197	5	Screw	M5 X 25, USE WITH RE290333
9	RE234561	1	Gasket	USE WITH RE213502
10	TY22467	1	Clamp	-
11	R56101	2	Clip	-
12	-	1	Part 15	CTL 2083 mm, MF TY22551
14	RE52504	1	Breather	-
15	R210376	1	Strap	RH
16	19M7835	2	Screw	M10 X 35, HS = 10.9
17	24M7346	11	Washer	11 X 20 X 2 mm
18	R210373	2	Support	-
18	R210373	1	Support	LH
19	RE266061	1	Bracket	RH
20	R261469	1	Plate	RH; SUB FOR R210374
21	19M7835	1	Screw	M10 X 35, HS = 10.9
22	19M7938	10	Cap Screw	M10 X 20, HS = 10.9
23	19M7946	2	Cap Screw	M20 X 40
24	R210375	1	Plate	LH
25	AH162914	1	Strainer	(Optional)
26	R114023	1	Grommet	ORDER R560528
26	R560528	1	Grommet	-
27	H137447	2	Nut	-
28	H147415	1	O-Ring	-
29	H75541	1	Clamp	-
30	H172014	1	Gasket	-
31	AH165079	1	Adapter Fitting	-
32	T164203	1	Screw	-
33	24M7242	2	Washer	21.400 X 42 X 5 mm
34	37M7298	1	Screw	-
35	RE216338	1	Sensor Wiring Harness	(Fuel sender)
36	TY22467	2	Clamp	-
37	AT35831	1	Drain Valve	-
38	R193666	1	Fitting	-
39	R234677	2	Tube	-
40	R194311	1	Compression Spring	-
41	R193666	1	Fitting	-
42	R173934	2	Fitting	(Crossover Hose)
43	TY22467	2	Clamp	-
44	RE218223	1	Bracket	ILS™
45	19M7785	2	Screw	M10 X 25, HS = 10.9
46	19M7835	1	Screw	M10 X 35, HS = 10.9
47	19M7790	2	Screw	M12 X 35
13A	RE213502	1	Fuel Sender	ORDER RE290333
13B	RE290333	1	Fuel Sender	ALSO ORDER (5) 19M9197
