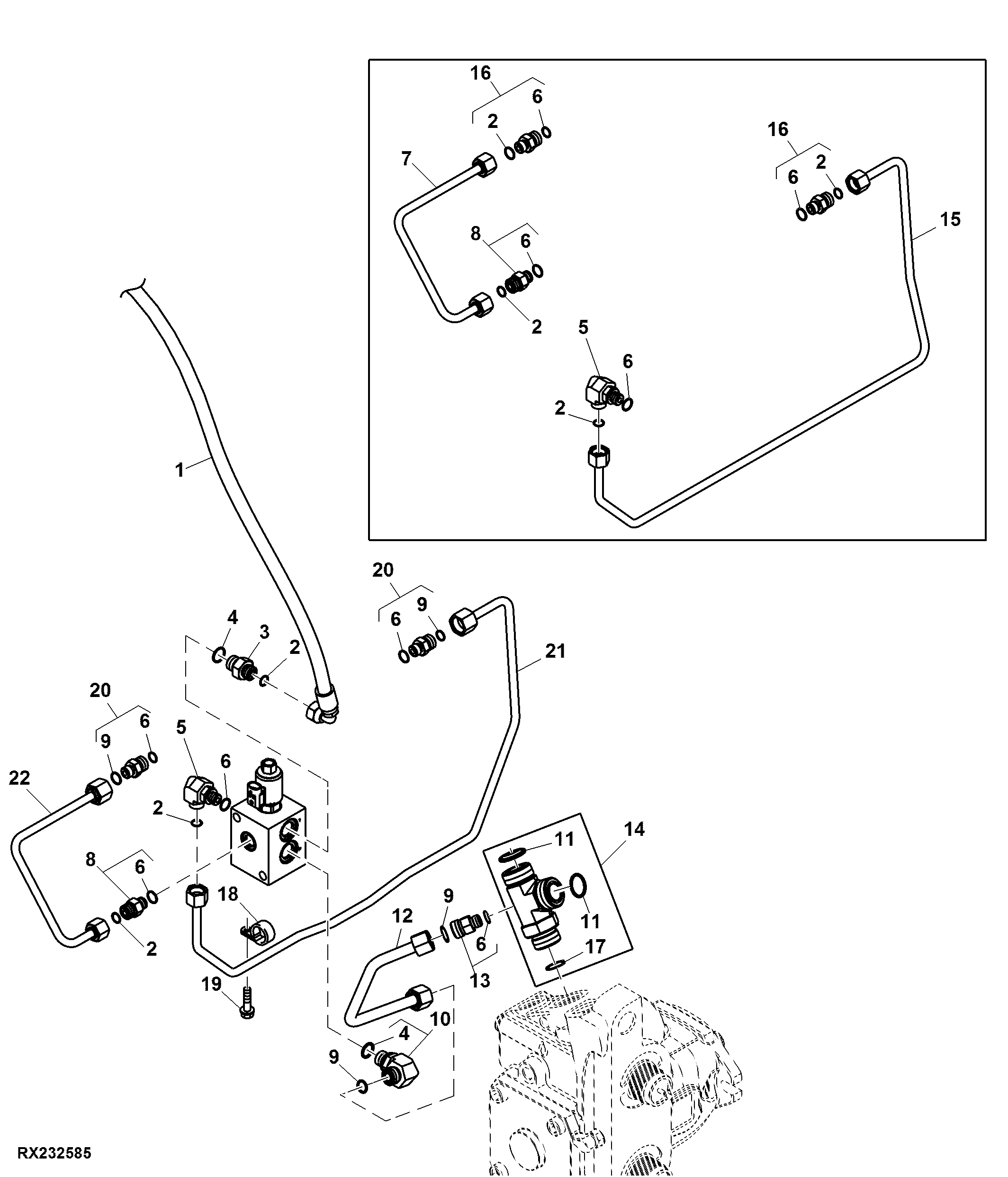

Brake Cooling Valve Lines, 50K/IVT™/ILS™

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE246232	1	Hydraulic Hose	Valve Return
2	T77613	3	O-Ring	-
3	38H5012	1	Adapter Fitting	-
4	51M7043	1	O-Ring	15.300 X 2.200 mm
5	38H5016	1	Elbow Fitting	-
6	51M7041	4	O-Ring	11.300 X 2.200 mm
7	RE246231	1	Oil Line	Lube
8	38H5002	1	Adapter Fitting	-
9	T77857	4	O-Ring	-
10	38H5017	1	Elbow Fitting	-
11	T76938	2	O-Ring	-
12	RE329935	1	Oil Line	Supply to Lube Valve SUB FOR RE268118
13	38H5009	1	Adapter Fitting	-
14	RE251325	1	Hose Fitting	Coolant Supply
15	RE261045	1	Oil Line	Lube SUB FOR RE246230
16	RE254052	2	Fitting	-
17	51M7048	1	O-Ring	29.600 X 2.900 mm
18	R132927	1	Clamp	-
19	19M7784	1	Screw	M10 X 20
20	RE271932	2	Fitting	-
21	RE273276	1	Oil Line	Lube
22	RE273275	1	Oil Line	Lube

Brake Cooling Valve Lines, 50K/IVT™/ILS™
