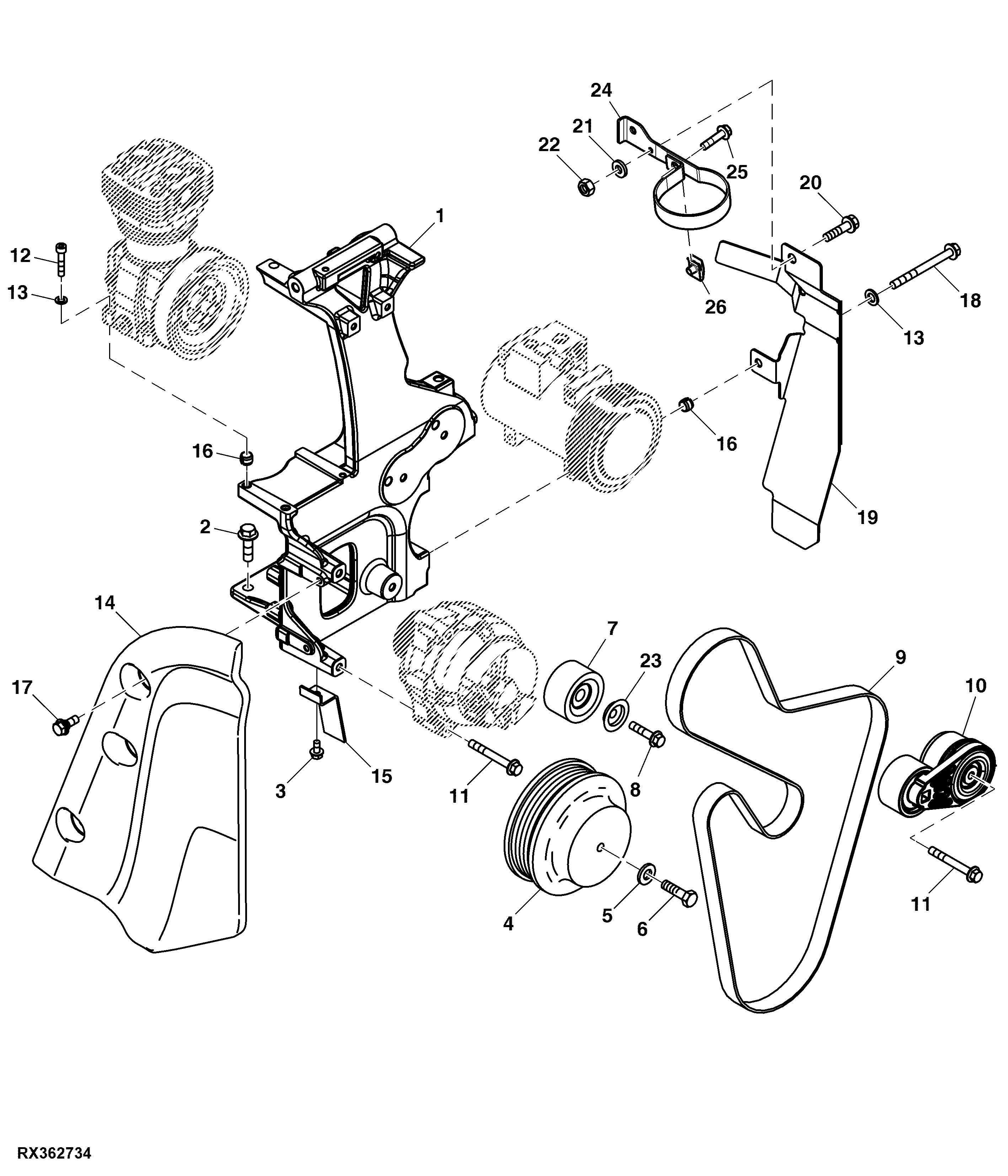

Auxiliary Drive and Shields

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R242396	1	Support	-
2	19M7791	4	Bolt	M12 X 40, HS 10.9
3	19M7865	1	Screw	M8 X 16
4	R107078	1	Pulley	-
5	24H1900	1	Washer	17/32" X 2" X 1/4"
6	R521465	1	Screw	M12 X 40, HS = 12.9
7	RE232483	1	Pulley	(W/AIR BRAKE)
8	19M7785	1	Screw	(W/AIR BRAKE) M10 X 25, HS 10.9
9	R211183	1	V-Belt	(W/O AIR BRAKE)
9	R210808	1	V-Belt	(W/AIR BRAKE)
9	R206983	1	V-Belt	(Refer DTAC Solution 69860) Service Only
10	RE243199	1	Belt Tensioner	ORDER RE582500INCLUDES RE232483, R242392 AND 19M7785
10	RE582500	1	Belt Tensioner	INCLUDES RE232483, R242392 AND 19M7785
11	19M7810	3	Screw	M10 X 80, HS 10.9
12	19M8300	4	Screw	(W/AIR BRAKE) M8 X 40
13	24M7336	8	Washer	9 X 16 X 1.600 mm
14	R253051	1	Shield	(SUB FOR R243254 OR R250072)
15	R236606	1	Shield	-
16	L115093	2	Spring Pin	-
17	R250746	6	Bolt	(SUB FOR R232522)
18	19M7913	3	Screw	M8 X 90
19	R253894	1	Shield	(SUB FOR R244255)
20	19M7867	1	Screw	M8 X 25, HS 10.9
21	24M7036	1	Washer	9 X 16 X 1.600 mm
22	14M7298	1	Flange Nut	M8
23	R242392	1	Dust Shield	-
24	R235616	1	Clamp	(W/O AIR BRAKE)
24	RE243548	1	Clamp	(W/AIR BRAKE)
25	19M7814	1	Screw	M12 X 50
26	R120213	1	Nut	-
