Открытый узел

REGULAR DRAWBAR (EUROPEAN VERSION)

REGULAR DRAWBAR (EUROPEAN VERSION)

REGULAR DRAWBAR (EUROPEAN VERSION)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

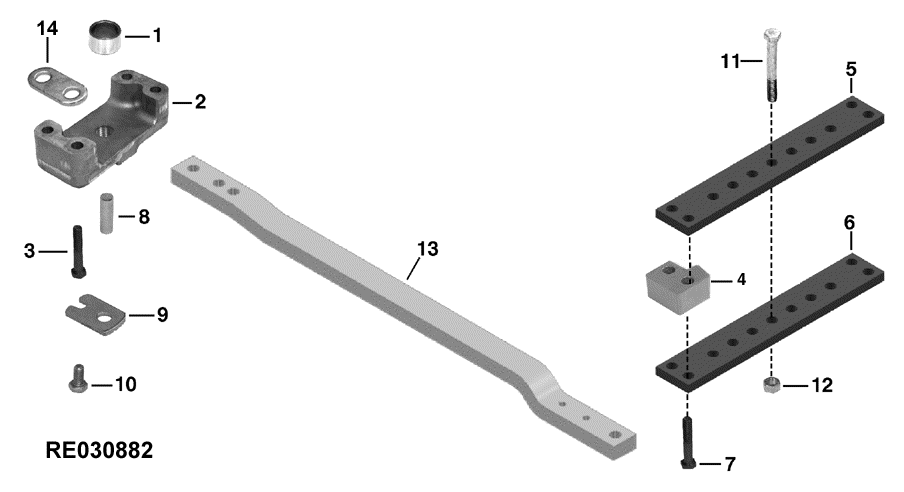

REGULAR DRAWBAR (EUROPEAN VERSION)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R107760	1	Bushing	-
2	R108298	1	Support	-
2	R152538	1	Support	-
3	19M7969	4	Cap Screw	M20 X 110, HS=10.9
4	R108301	2	Spacer	-
5	R108299	1	Strap	-
6	R108300	1	Strap	-
7	19M7968	4	Cap Screw	M20 X 130, HS=10.9
7	19M7597	4	Cap Screw	(W/O DRAWBAR) M20 X 50, HS=10.9
8	R130981	1	Pin	-
9	R115453	1	Strap	-
10	19M7784	1	Screw	M10 X 20, HS=10.9
11	19M7968	2	Cap Screw	M20 X 130, HS=10.9
12	14M7277	2	Nut	M20
13	R297782	1	Drawbar	(REVERSIBLE) (SUB FOR R133415)
14	R121788	4	Strap	-
