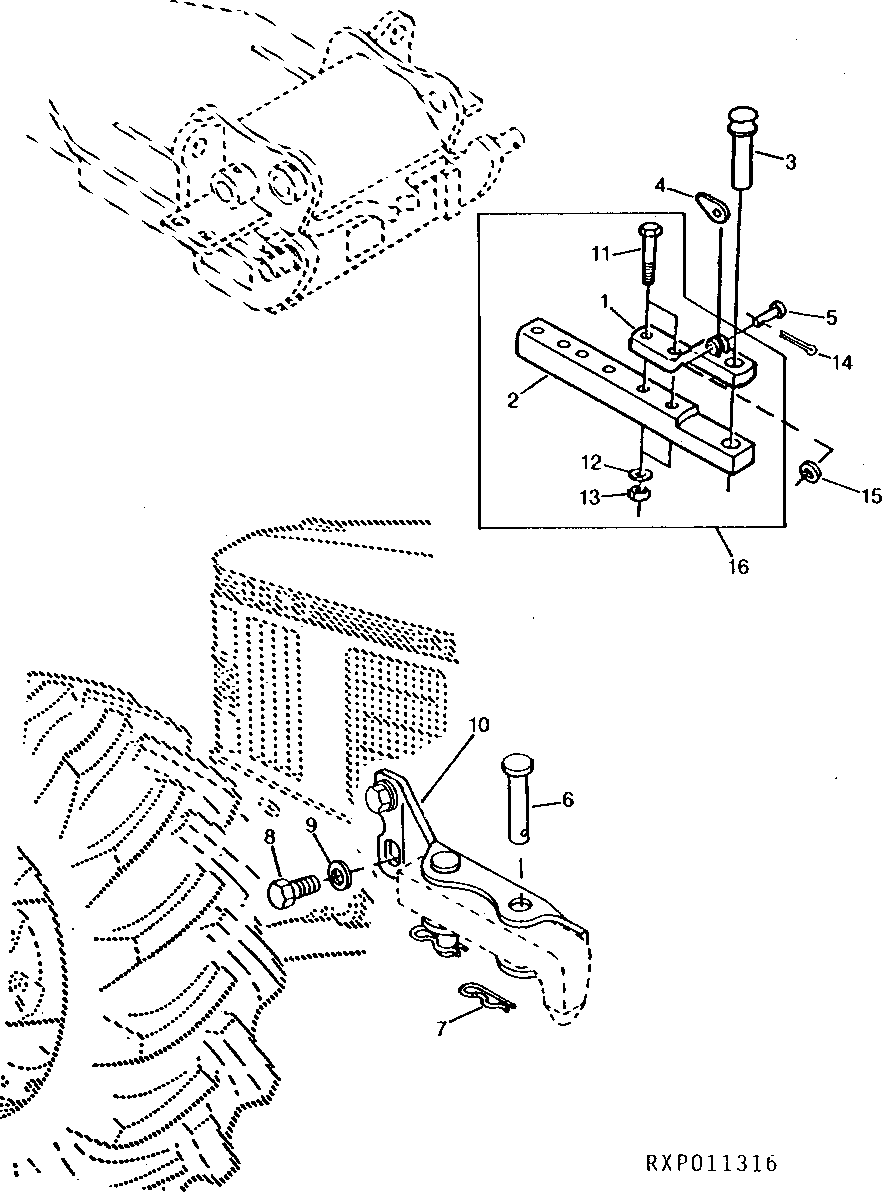

PICK-UP HITCH DRAWBAR (EUROPEAN VERSION)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL80062	1	Clevis	-
2	L100300	1	Drawbar	-
3	L63825	1	Pin Fastener	-
4	L63826	1	Latch	-
5	R52107	1	Pin Fastener	-
6	L100309	2	Pin Fastener	-
7	Z27858	2	Cotter Pin	-
8	19M7946	2	Cap Screw	M20 X 40, HS=10.9
9	24M7242	2	Washer	21.400 X 42 X 5 mm
10	RE62635	1	Bracket	-
11	19M7884	2	Cap Screw	M16 X 110, HS=10.9
12	24M7097	2	Washer	17 X 28 X 2.500 mm
13	14M7276	2	Nut	M16
14	11M7008	1	Cotter Pin	2 X 14 mm
15	24M7055	1	Washer	8.400 X 16 X 1.600 mm
16	AL80061	1	Drawbar	-

PICK-UP HITCH DRAWBAR (EUROPEAN VERSION)

Нет текстового описания
