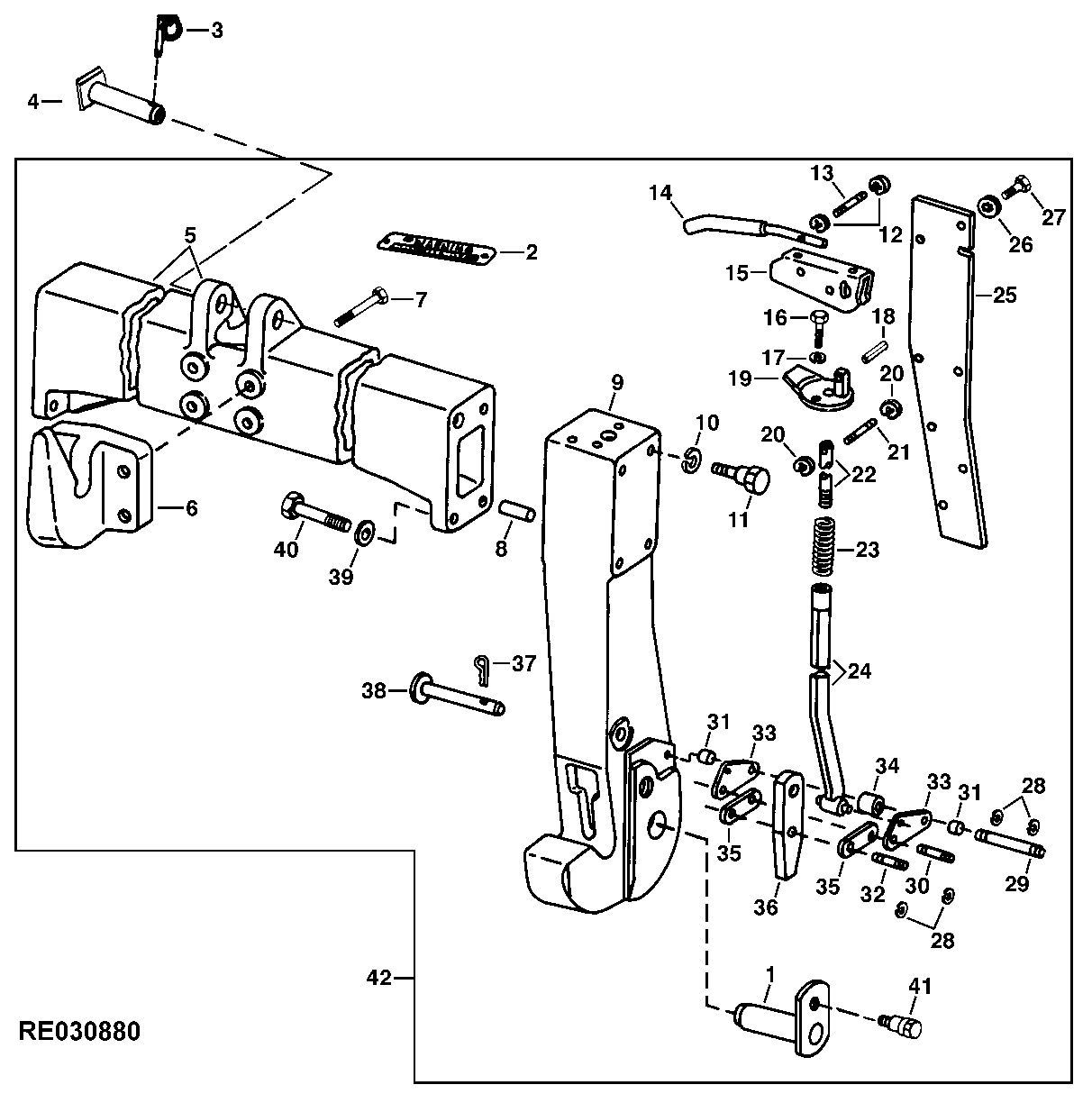

Implement Quick Coupler (Category III/IIIN) ( - 015383)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR89303	2	Pin	-
2	R122428	1	Label	(ENGLISH)
2	R83534	1	Label	(DEUTSCH)
2	R120104	1	Label	(ESPANOL)
2	R120105	1	Label	(FRANCAIS)
3	M115827	1	Pin	-
4	R125450	1	Pin	-
5	R69571	1	Crossbar	-
6	R59478	1	Hook	(SUB R203719)
7	19H2174	4	Cap Screw	3/4" X 4-1/4"
8	A776R	4	Pin	-
9	R65815	1	Quick Coupler	RH, (MARKED R127704)
9	R65816	1	Quick Coupler	LH, (MARKED R127705)
10	12H294	2	Lock Washer	5/8"
11	19H3353	2	Cap Screw	5/8" X 5", HS SAE 8
12	R72654	4	Snap Ring	-
13	R66901	2	Spring Pin	-
14	R48163	2	Handle	-
15	R48164	2	Lever	-
16	19H2284	4	Cap Screw	3/8" X 7/8"
17	12H304	4	Lock Washer	3/8"
18	34H311	2	Spring Pin	1/4" X 7/8"
19	AR50374	2	Bracket	-
20	R72654	4	Snap Ring	-
21	R66901	2	Spring Pin	-
22	R47578	2	Stud	-
23	R43444	2	Spring	-
24	AR50377	2	Bar	-
25	R58617	2	Shield	-
26	12H302	14	Lock Washer	1/4"
27	19H1227	14	Cap Screw	1/4" X 1/2"
28	F2208R	12	SNAP RING	-
29	R65082	2	Pin	-
30	R119275	2	Pin Fastener	-
31	F2206R	4	Washer	-
32	R119276	2	Pin Fastener	-
33	R65243	4	Link	-
34	28H1919	2	Bushing	0.622" X 0.840" X 15/16"
35	R65242	4	Strap	-
36	R36441	2	Latch	-
37	11M7087	2	Cotter Pin	4 X 40 mm
38	R28556	2	Pin Fastener	-
39	12H294	2	Lock Washer	5/8"
40	19H2588	2	Cap Screw	5/8" X 1-7/8"
41	AR78289	2	Cap Screw	-
42	RE60512	1	Attach.-Bundle Identifier	(SUB RE180668) (FI)

Implement Quick Coupler (Category III/IIIN) ( - 015383)

Нет текстового описания
