Открытый узел

Main Current Switch and Fuses

Main Current Switch and Fuses

Main Current Switch and Fuses

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

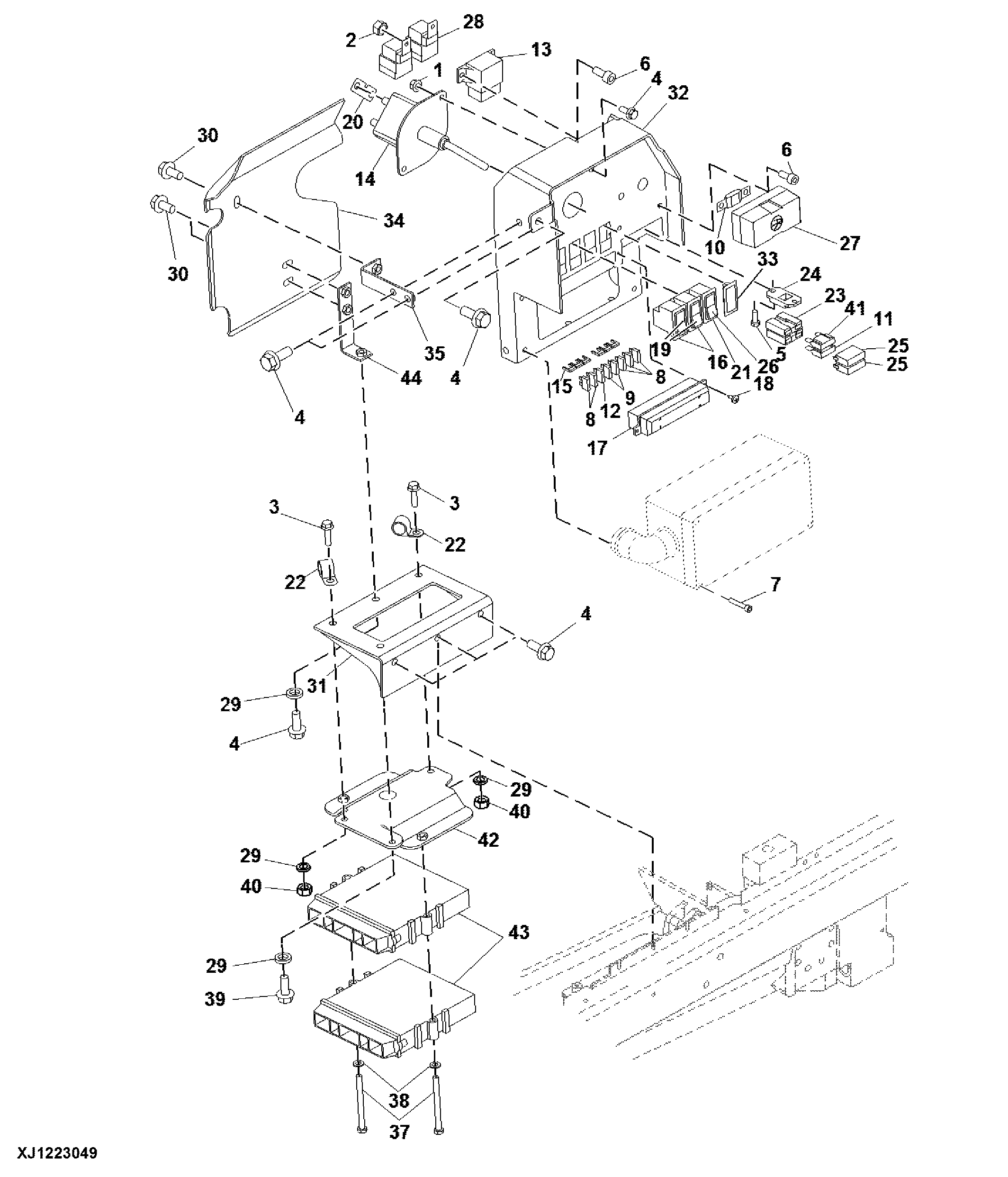

Main Current Switch and Fuses

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7601	2	Flange Nut	M8
2	14M7621	2	Nut	M5
3	19M9447	2	Screw	M8 X 30
4	19M9568	9	Screw	M8 X 20
5	19M9668	1	Cap Screw	M5 X 12
6	19M9719	4	Screw	M5 X 12
7	19M9471	4	Screw	M4 X 10
8	57M7120	5	Fuse	20 A
9	57M7121	2	Fuse	10 A
10	57M12805	1	Elec. Connector Accessory	-
11	57M8801	1	Fuse	60 A
12	99M7065	1	Fuse	15 A
13	F005289	1	Relay	24 V
14	F010909	1	Switch	-
15	F015013	6	Electrical Connector Assy	-
16	F020122	2	Switch	-
17	F023505	1	Fuse Box	-
18	F024637	2	Screw	-
19	F024652	2	Cover	-
20	F030372	1	Plate	-
21	F005373	1	Switch	-
22	Z52508	2	Clamp	-
23	F041324	2	Fuse Holder	-
24	F041325	1	Bracket	-
25	F041326	2	Cover	-
26	F061535	1	Safety Sign	-
27	F072675	1	Fuse Holder	-
28	F121308	2	Relay	24 V
29	F008262	4	Lock Washer	-
30	19M9567	3	Screw	M8 X 16
31	F651094	1	Bracket	-
32	F663068	1	Bracket	-
33	Z45954	1	Cover	-
34	F649467	1	Plate	-
35	F651846	1	Bracket	-
37	19M9635	2	Cap Screw	M8 X 90
38	24M7509	2	Washer	8.400 X 16 X 1.600 mm
39	19M9446	1	Screw	M8 X 12
40	14M7624	2	Nut	M8
41	57M8799	1	Fuse	40 A
42	F647633	1	Bracket	-
43	F065193	2	Electronic Control Unit	-
43	F672517	2	Electronic Control Unit	-
44	F663467	1	Bracket	-
