Joystick, Right, Basic / Navi/Scale ( - 002517)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7621	6	Nut	M5
2	19M9477	9	Screw	M5 X 10
3	19M9724	6	Screw	M6 X 16
4	21M7537	7	Screw	M3 X 6
5	24M7502	6	Washer	5.300 X 10 X 1 mm
6	24M7503	2	Washer	5.300 X 15 X 1 mm
7	24M7505	2	Washer	6.600 X 22 X 2 mm
8	34M7308	2	Spring Pin	4 X 10 mm
9	34M7309	1	Spring Pin	4 X 8 mm
10	F030763	2	Screw	-
11	F054607	2	Control Lever	-
12	F072662	7	Spacer	-
13	F073381	1	Base	-
14	F613877	1	Pad	-
15	F639217	1	Pin	-
16	F639496	1	Location/Assembly Drawing	-
17	F639503	1	Circuit Board	-
18	F639509	1	Circuit Board	-
19	F702157	1	Panel	SUB FOR F642898
20	F677297	1	Panel	SUB FOR F642899
21	F642900	1	Panel	-
22	F642901	1	Panel	-
23	F642902	1	Panel	-
24	F642904	1	Cover	-
25	F655041	1	Holder	-
26	F676320	1	Push Button	(Navi / Scale Armrest) SUB FOR F647705
26	F676316	1	Push Button	(Basic Armrest) SUB FOR F647701
27	F647706	1	Push Button	-
28	F657913	1	Push Button	SUB FOR F642912
29	F643147	1	Control Lever	-
30	F643148	1	Control Lever	-
31	F643162	1	Cushion	-
32	F643172	1	Bracket	-
33	F644365	1	Circuit Board	-
34	F644953	1	Switch	-
35	F648047	1	Wiring Harness	-
36	F648048	1	Wiring Harness	-
37	F648050	1	Wiring Harness	-
38	F648109	2	Wiring Harness	-
39	F651163	1	Bearing With Housing	-
40	F651164	1	Bearing With Housing	-
41	F052588	2	Bearing	NLA
42	F602147	1	Bearing Housing W/O Bearing	NLA
43	F052599	1	Bearing Housing W/O Bearing	NLA
44	F654915	1	Shield	-
47	F635687	1	Armrest	(Basic Armrest)
47	F645377	1	Armrest	(Navi / Scale Armrest)
48	19M9478	1	Screw	M5 X 16
49	F070977	1	Boot	-

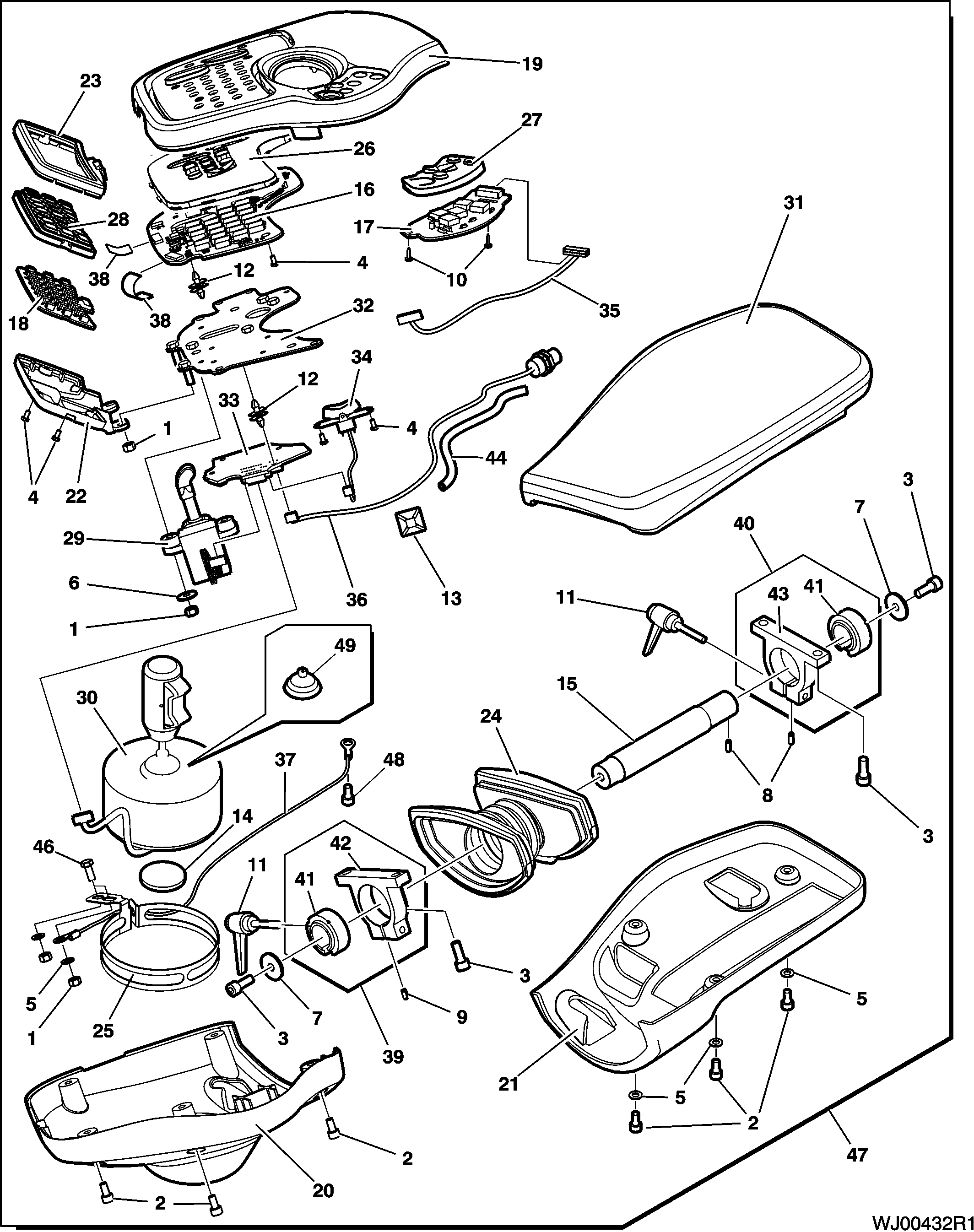

Joystick, Right, Basic / Navi/Scale ( - 002517)

Нет текстового описания
