Открытый узел

Cab Rotating Frame

Cab Rotating Frame

Cab Rotating Frame

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

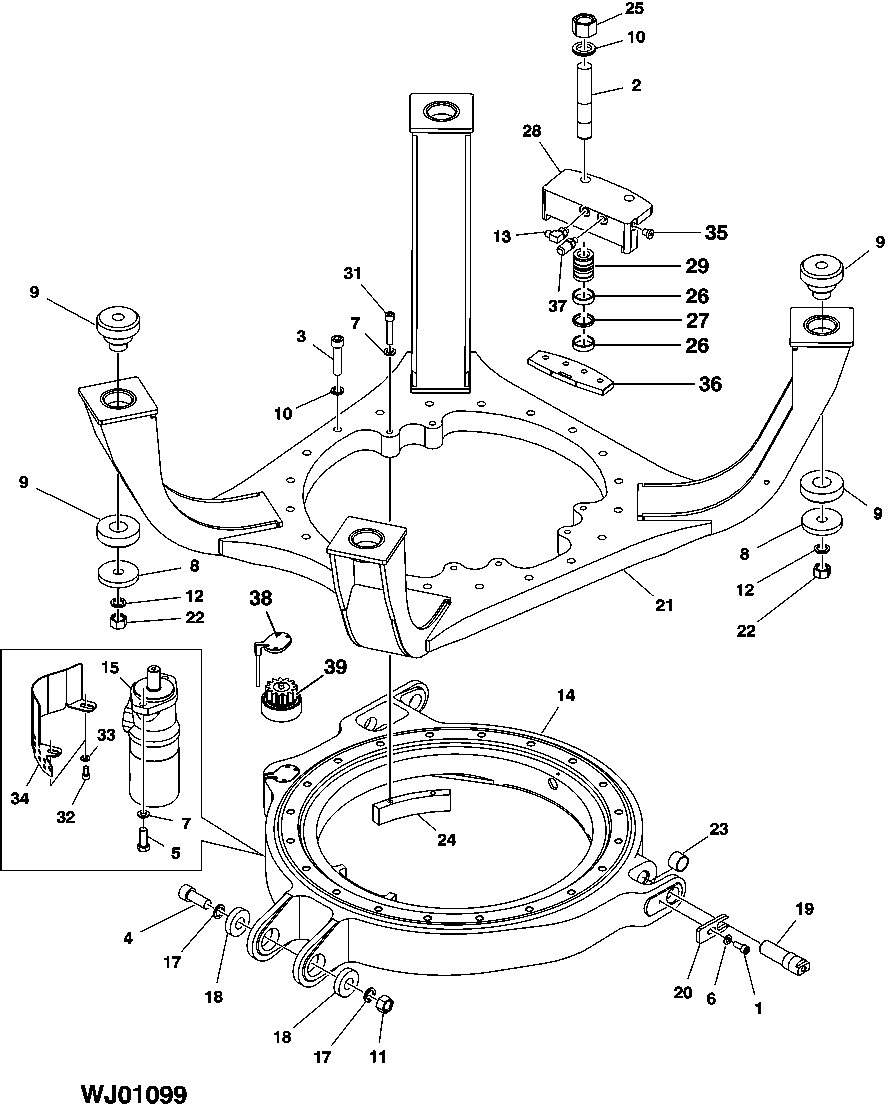

Cab Rotating Frame

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F074862	2	Screw	-
2	F654058	2	Stud	-
3	F654059	18	Screw	-
4	F074861	1	Screw	-
5	19M9649	2	Cap Screw	M12 X 35
6	24M7488	2	Washer	10.500 X 20 X 2 mm
7	F002805	4	Lock Washer	-
8	F656521	4	Spacer	-
9	AT223527	4	Isolator	-
10	F043168	20	Lock Washer	-
11	14M7734	1	Nut	-
12	F074743	4	Lock Washer	-
13	F024599	1	Elbow Fitting	-
14	F075561	1	Bearing With Housing	(Bearing W/ Housing, Cab) COMPONENTS ON SEPARATE PAGE; ALSO ORDER F074756 AND F074395 WITH F073292
15	F072219	1	Hydraulic Motor	-
15	F683902	1	Seal Kit	-
17	F046573	2	Lock Washer	-
18	F653078	2	Bushing	-
19	F653062	2	Pin	-
20	F629174	2	Plate	-
21	F653441	1	Cradle	-
22	F074744	4	Nut	-
23	F654349	2	Bushing	-
24	F630370	2	Bracket	-
25	F654060	2	Nut	-
26	F072159	8	Hydr. Cylinder Rod Guide	-
27	F072160	4	Seal	-
28	F658293	1	Frame	-
29	F647476	4	Piston	-
31	19M9505	2	Screw	M12 X 70
32	19M9736	2	Screw	M8 X 16
33	F064435	2	Lock Washer	-
34	F656275	1	Shield	-
35	F018111	2	PLUG	-
36	F658292	1	Brake Shoe	-
37	F023426	1	Fitting	-
38	F074756	1	Sensor	-
39	F074395	1	Pinion	(Kit includes pinion, magnet, magnet holder & bearing)
