Открытый узел

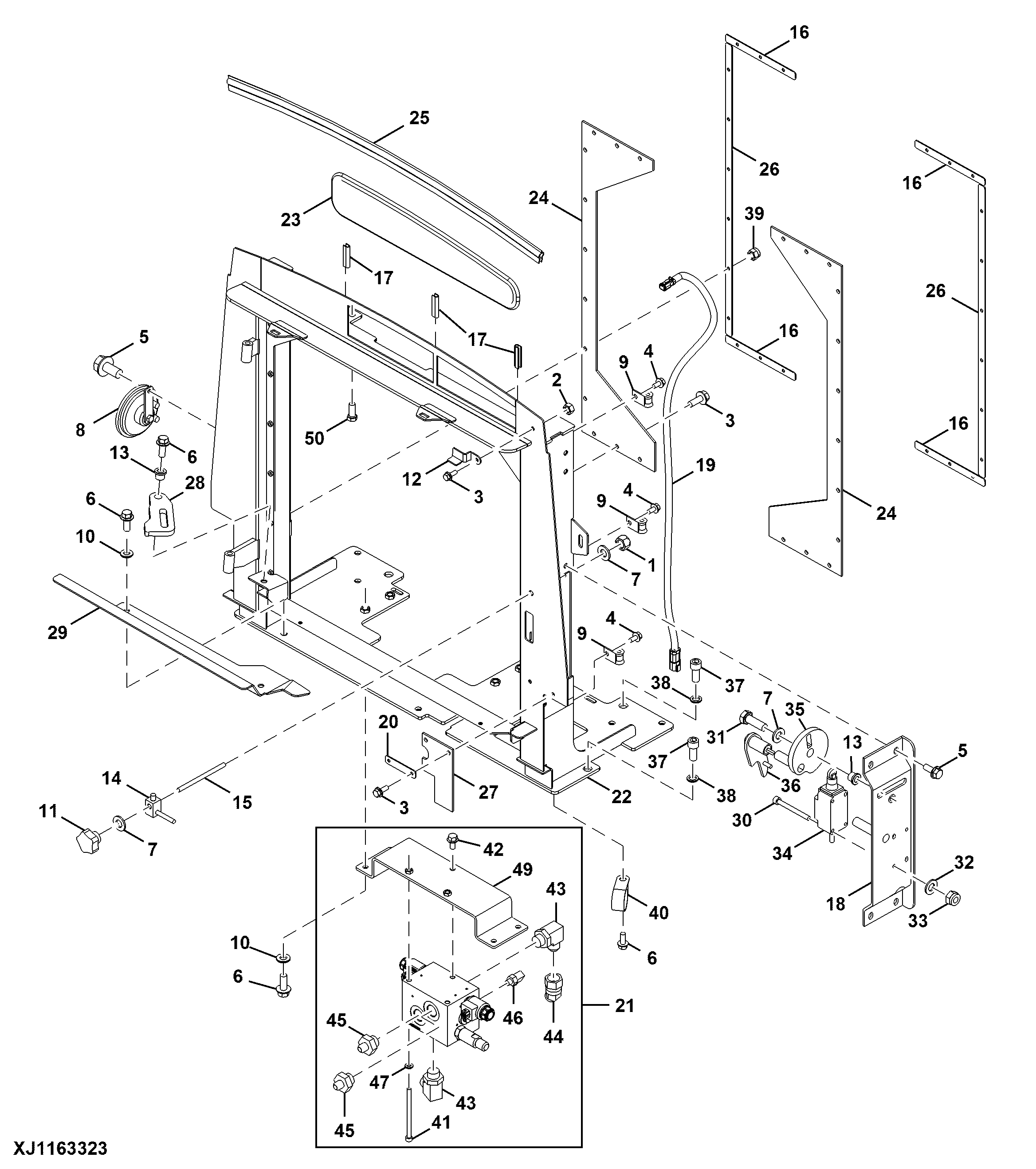

Oil Cooler and Radiator Bracket ( - 2675)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7610	1	Lock Nut	M10
2	14M7622	1	Nut	M6
3	19M9443	9	Screw	M6 X 16
4	19M9566	3	Screw	M6 X 12
5	19M9567	5	Screw	M8 X 16
6	19M10261	8	Screw	M10 X 25
7	24M7488	3	Washer	10.500 X 20 X 2 mm
8	F005312	1	Horn	-
9	F022508	3	Hose Support	-
10	F064436	6	Washer	-
11	F070039	1	Knob	-
12	F625554	1	Plate	-
13	F638486	2	Bushing	-
14	F638516	1	Adapter Fitting	-
15	F638635	1	Stud	-
16	F638681	4	Plate	-
17	F639072	3	Weatherstrip	LGTH = 50 mm
18	F636158	1	Cover	-
19	F645685	1	Wiring Harness	COMPONENTS ON SEPARATE PAGE
20	F649123	1	Plate	-
21	-	1	Part 21	COMPONENTS ON SEPARATE PAGE
22	F652370	1	Frame	-
23	F652371	1	Grate	-
24	F652399	2	Plate	-
25	F652425	1	Weatherstrip	LGTH = 900 mm
26	F652581	2	Plate	-
27	F652598	1	Plate	-
28	F657542	1	Plate	-
29	F659438	1	Plate	-
30	19M9482	4	Screw	M5 X 50
31	19M9640	1	Cap Screw	M10 X 30
32	24M7502	4	Washer	5.300 X 10 X 1 mm
33	F003585	4	LOCK NUT	-
34	F640466	1	Wiring Harness	-
35	F640711	1	Lock	-
36	F647096	1	Lock	-
37	19M9513	4	Screw	M16 X 35
38	F005012	4	Lock Washer	-
39	14M7625	18	Lock Nut	M6
40	F004424	1	Holder	-
41	19M9180	2	Screw	M8 X 120
42	19M9448	1	Screw	M10 X 20
43	F005049	2	Elbow Fitting	-
44	F005089	1	ELBOW NIPPLE	-
45	F010919	2	NIPPLE	-
46	F024599	1	Elbow Fitting	-
47	F064435	2	Lock Washer	-
48	F639603	1	Wiring Harness	Not Illustrated COMPONENTS ON SEPARATE PAGE
49	F652530	1	Bracket	-
50	19M9648	2	Cap Screw	M12 X 30

Oil Cooler and Radiator Bracket ( - 2675)
