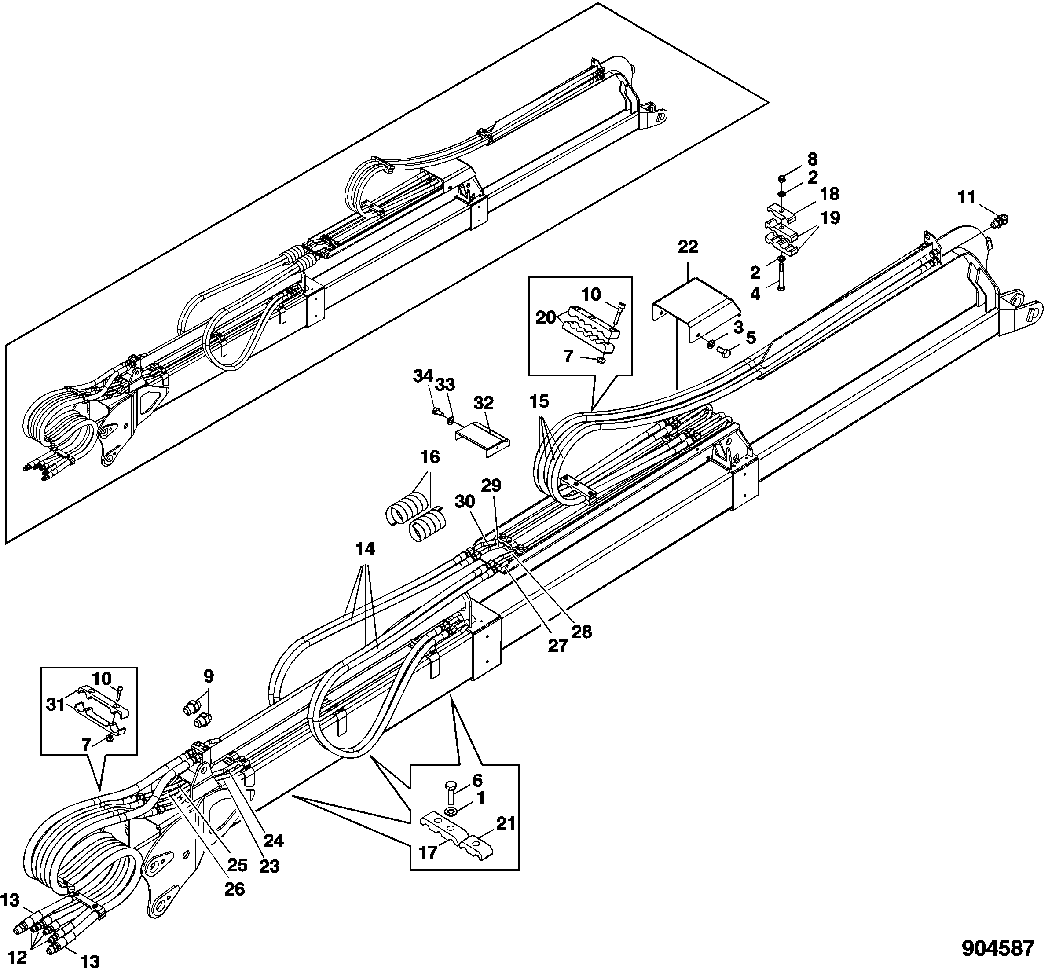

TUBINGS AT FORWARDER BOOM CF187 FROM SERIAL NO. 1500- [03G05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F003170	15	WASHER	-
2	24M7491	2	Washer	13 X 24 X 2.500 MM
3	F003346	4	SPRING WASHER	-
4	19M9593	1	Cap Screw	M12 X 100
5	19M9638	4	Cap Screw	M10 X 20
6	19M4805	15	Cap Screw	M12 X 40
7	F003587	12	LOCK NUT	-
8	F003590	1	LOCK NUT	-
9	F005062	2	Fitting	-
10	F010829	12	Cap Screw	-
11	F024602	4	Fitting	-
12	F065263	4	Hydraulic Hose	L= 1285
13	F065264	2	Hydraulic Hose	L= 1570
14	F065262	4	Hydraulic Hose	L= 2320
15	F065968	4	Hydraulic Hose	L= 1700
16	F011101	2	Hose Guard	L= 1500
17	F624132	5	Clamp	-
18	F622366	1	Clamp	-
19	F622367	2	Clamp	-
20	F623156	4	Clamp	-
21	F624247	5	Clamp	-
22	F627559	1	Cover	-
23	F628626	1	Pipe	L= 1974
24	F628627	1	Pipe	L= 1941
25	F628628	1	Pipe	L= 1947
26	F628629	1	Pipe	L= 1941
27	F628630	1	Pipe	L= 1620
28	F628631	1	Pipe	L= 1619
29	F628632	1	Pipe	L= 1619
30	F628633	1	Pipe	L= 1620
31	F629250	6	Clamp	-
32	F631399	1	Cover	-
33	F007709	2	Lock Washer	-
34	19M9681	2	Cap Screw	M8 X 16

TUBINGS AT FORWARDER BOOM CF187 FROM SERIAL NO. 1500- [03G05]
