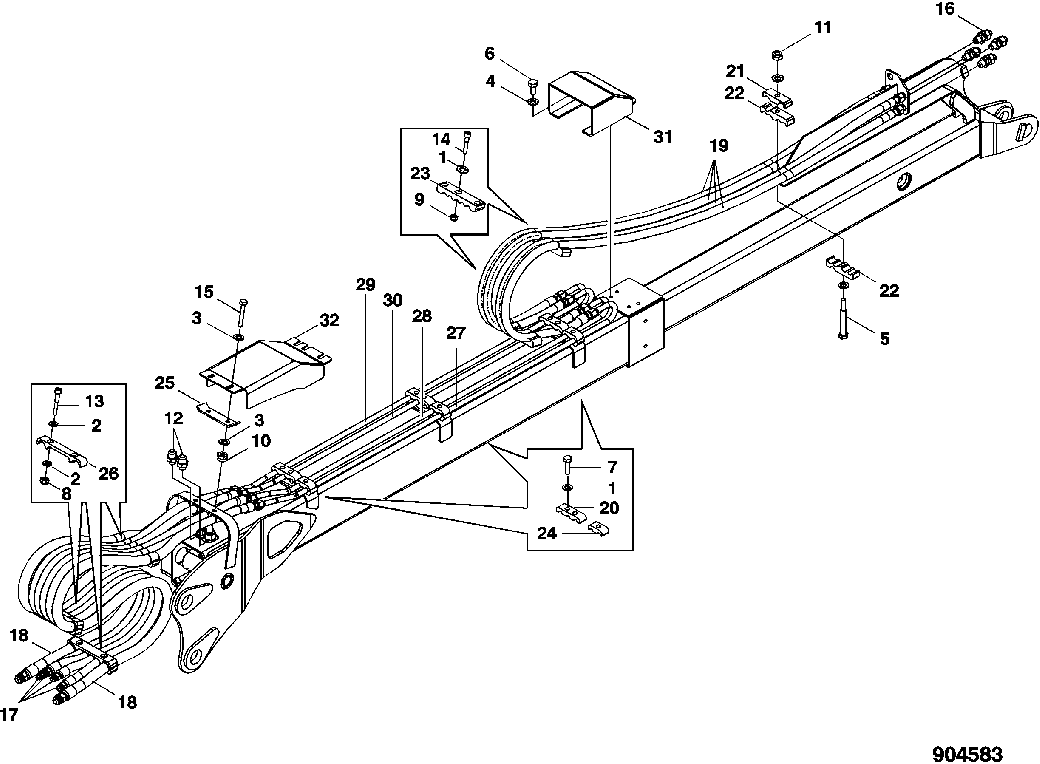

TUBINGS AT FORWARDER BOOM CF172 FROM SERIAL NO. 1500- [03G03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F003170	9	WASHER	-
2	24M7506	12	Washer	6.400 X 12 X 1.600 MM
3	24M7488	6	Washer	10.500 X 20 X 2 MM
4	24M7491	2	Washer	13 X 24 X 2.500 MM
5	19M9593	1	Cap Screw	M12 X 100
6	19M9638	2	Cap Screw	M10 X 20
7	19M4805	9	Cap Screw	M12 X 40, L= 1450
8	14M7528	6	Lock Nut	-
9	F003587	6	LOCK NUT	-
10	F003589	2	LOCK NUT	-
11	F003590	1	LOCK NUT	-
12	F005062	2	Fitting	-
13	19M9729	6	Screw	M6 X 40
14	F010829	6	Cap Screw	-
15	19M9644	2	Cap Screw	M10 X 60
16	F024602	4	Fitting	-
17	F065260	4	Hydraulic Hose	L= 1450
18	F065261	2	Hydraulic Hose	L= 1265
19	F066278	4	Hydraulic Hose	L= 2100
20	F624132	3	Clamp	-
21	F622366	1	Clamp	-
22	F622367	2	Clamp	-
23	F623156	4	Clamp	-
24	F624247	3	Clamp	-
25	F625265	1	Plate	-
26	F629250	6	Clamp	-
27	F629328	1	Pipe	L= 1726
28	F629329	1	Pipe	L= 1728
29	F629330	1	Pipe	L= 1726
30	F629331	1	Pipe	L= 1728
31	F629332	1	Cover	-
32	F629333	1	Cover	-

TUBINGS AT FORWARDER BOOM CF172 FROM SERIAL NO. 1500- [03G03]
