Открытый узел

MIDDLE JOINT MOUNTING [02E20]

MIDDLE JOINT MOUNTING [02E20]

MIDDLE JOINT MOUNTING [02E20]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

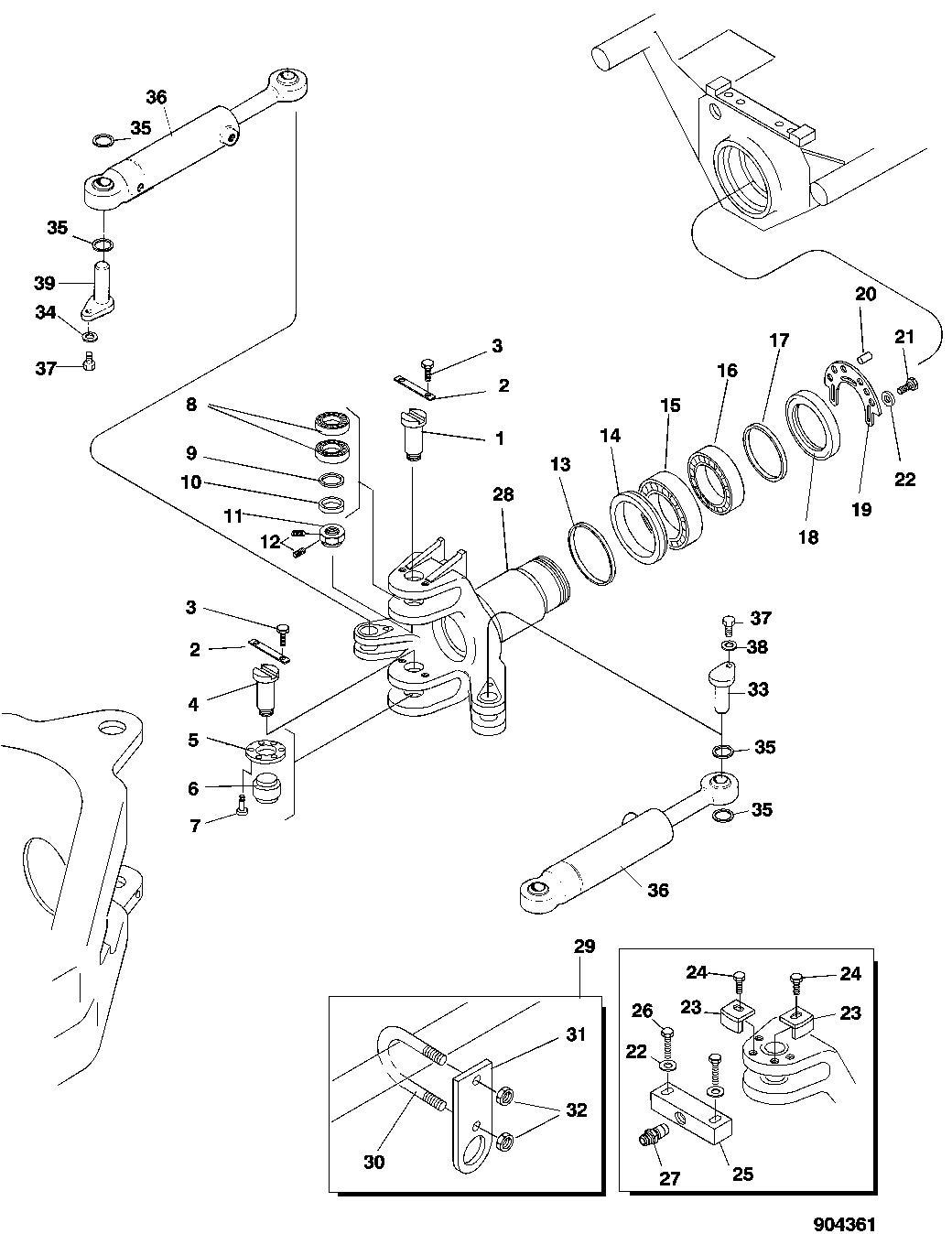

MIDDLE JOINT MOUNTING [02E20]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F072386	1	BOLT	EXPANDER BOLT, ALTERNATIVE TO PIN F022028
1	F022028	1	PIVOT PIN	-
2	F022031	2	Wedge	-
3	19M9639	4	Cap Screw	M10 X 25
4	F022029	1	PIVOT PIN	L= 99
4	F032278	1	PIVOT PIN	L= 110
5	F022048	1	FLANGE	-
6	F023424	1	SPHERICAL BEARING -	-
7	19M9740	6	Screw	M8 X 35
8	F002898	2	ROLLER BEARING	-
9	F023422	1	SEAL	-
10	F022030	1	BUSHING	-
11	F012186	1	NUT	-
12	22M7121	2	Set Screw	M6 X 10
13	F052894	1	Seal	-
14	F052120	1	Ring	-
15	F052901	1	Bearing	-
16	F002897	1	Tapered Roller Bearing	-
17	F023423	1	SEAL	-
18	F022019	1	NUT	-
19	F022027	1	PLATE	-
20	34M7135	4	Spring Pin	14 X 40 MM
21	19M9680	3	Cap Screw	M8 X 12
22	24M7509	7	Washer	8.400 X 16 X 1.600 MM
23	F047415	2	STUD	-
24	19M9682	2	Cap Screw	M8 X 20
25	F045784	1	SENSOR HOUSING	-
26	F017039	2	SCREW	-
27	F066808	1	Sensor	(REPLACES F039297)
28	F047574	1	MIDDLE JOINT	-
29	F036090	1	CLAMP KIT	-
30	F036089	4	LINK	-
31	F036088	4	PLATE	-
32	14M7616	8	Nut	M16
33	F631357	2	PIN	(REPLACES F047592)
34	F005551	2	Lock Washer	-
35	F047590	8	Bushing	-
36	-	2	Part 38	SEE PAGE 0965-2
37	19M9704	4	Screw	M10 X 25, (REPLACES F003533)
38	F005551	2	Lock Washer	(REPLACES F003346)
39	F631356	2	Pin	(REPLACES F051273)
