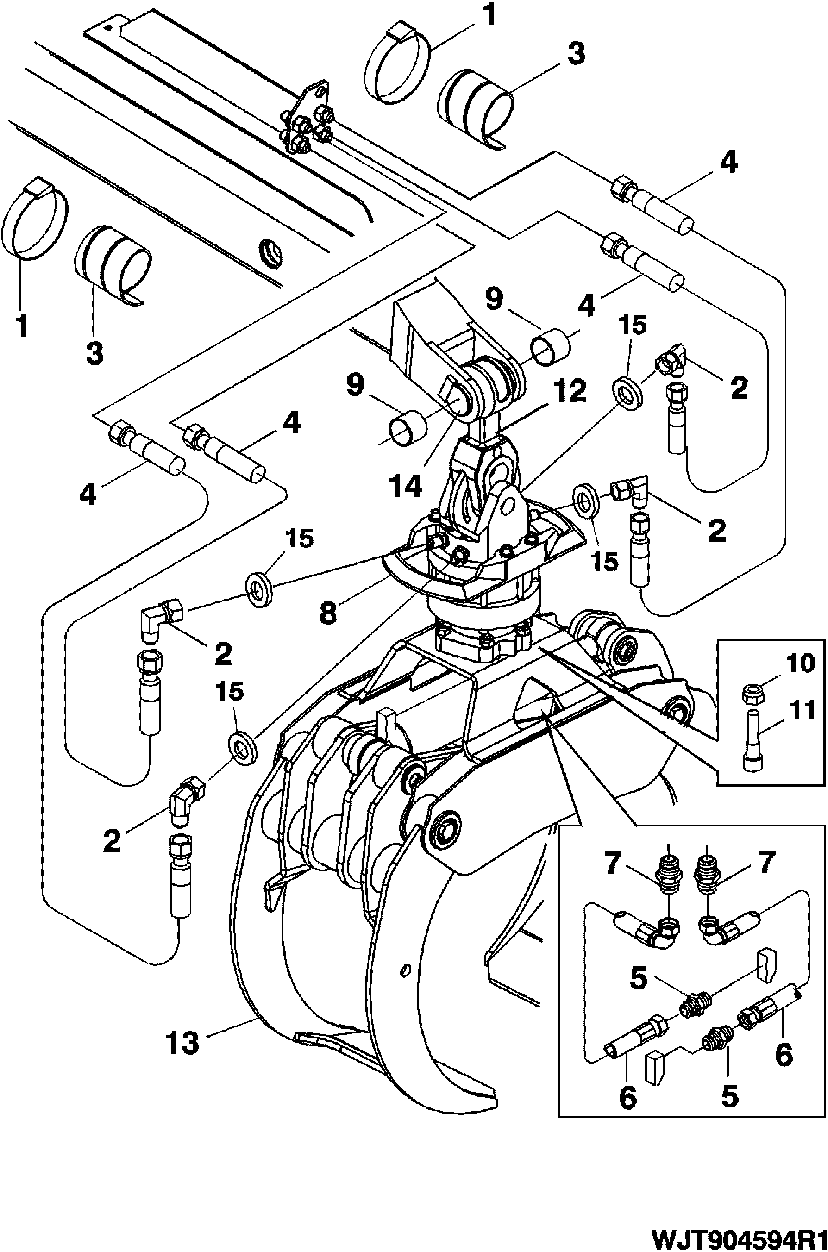

HOSES OF ROTATOR CF1 FROM SERIAL NO. 1500- [03G11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F013024	2	Strap With Buckle	-
2	F005046	4	Elbow Fitting	-
3	F039174	2	HOSE PROTECTION	L= 1200
3	-	2	Part 4	L= 1450
4	F064910	4	Hydraulic Hose	CF172 L= 1350
4	F065020	4	Hydraulic Hose	CF187, CF198 L= 1600
5	F005059	2	Fitting	(A,C)
5	F005061	1	Fitting	(B)
5	F012507	1	Fitting	(B)
6	F027299	1	Hydraulic Hose	(B) L= 500
6	F027373	1	Hydraulic Hose	(B) L= 800
6	F025146	1	Hydraulic Hose	(A,C) L= 700
6	F054617	1	Hydraulic Hose	(A,C) L= 450
7	F010919	2	NIPPLE	(A,C)
7	F012507	2	Fitting	(B)
8	-	1	Part 16	SEE PAGE 3860-2-4
9	F010668	2	Bearing	-
10	F003592	6	Lock Nut	-
11	19M9518	6	Screw	M16 X 65
12	-	1	Part 20	SEE PAGE 3840-2-10
13	-	1	Part 21	SEE PAGE 3803-2-12
14	-	1	Part 22	SEE PAGE 3743-12,16,20
15	AT122921	4	Seal	-

HOSES OF ROTATOR CF1 FROM SERIAL NO. 1500- [03G11]
