Открытый узел

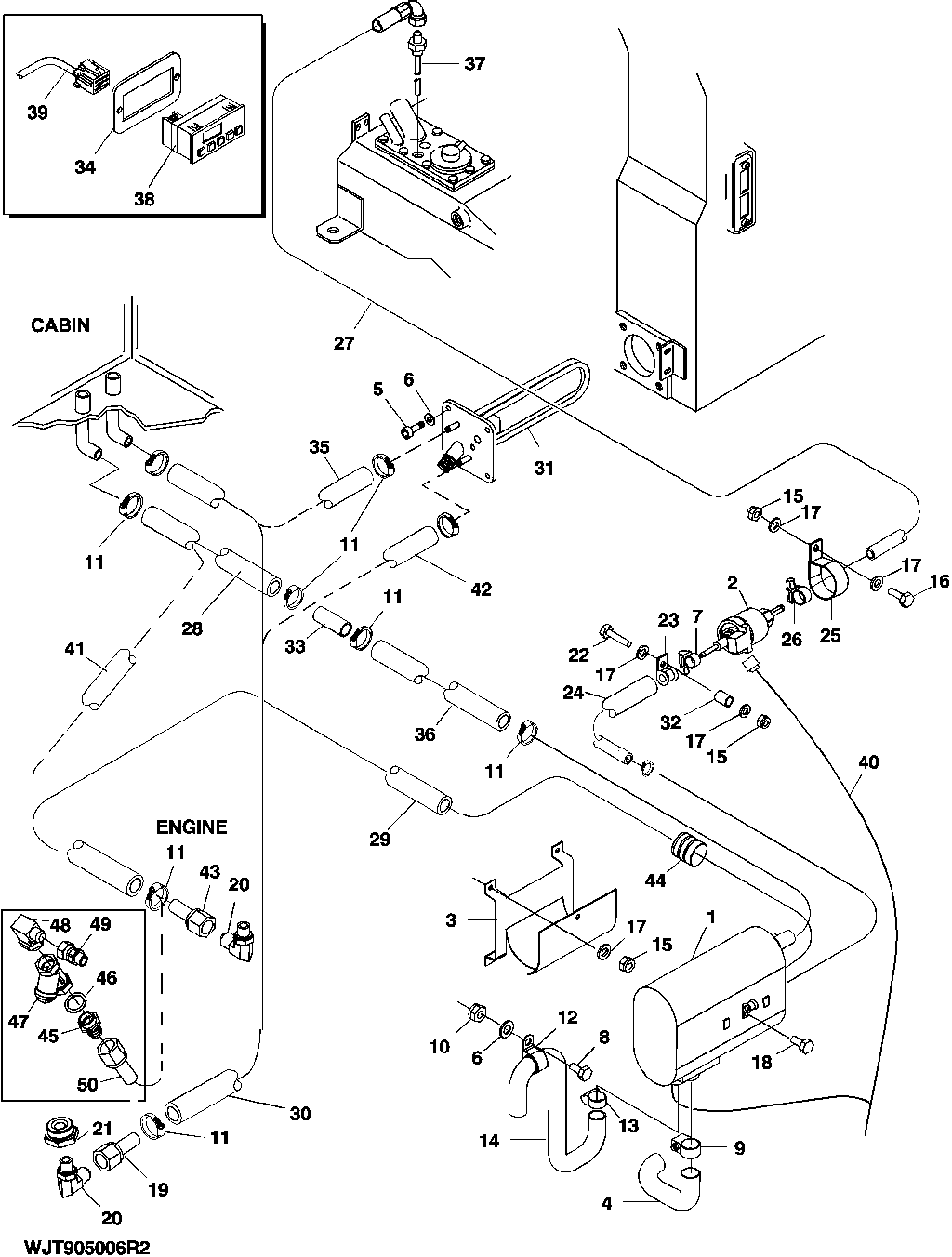

HEATER MOUNTING [01H07]

HEATER MOUNTING [01H07]

HEATER MOUNTING [01H07]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HEATER MOUNTING [01H07]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE PAGE 0505-4
2	F055212	1	FUEL PUMP	-
3	F055213	1	FRAMEWORK	-
4	F056601	1	Exhaust Pipe	L= 200
5	19M9703	4	Screw	M10 X 20
6	24M7488	2	Washer	10.500 X 20 X 2 MM
7	F031798	2	Hose Clamp	-
8	19M9638	1	Cap Screw	M10 X 20
9	F054889	1	CLIP	-
10	F003588	1	LOCK NUT	M10
11	F003671	8	HOSE CLAMP	-
12	F004422	1	Hose Support	-
13	F003669	1	HOSE CLAMP	-
14	F603194	1	SPIRAL BAND	-
15	14M7528	6	Lock Nut	-
16	19M9675	1	Cap Screw	M6 X 16
17	24M7506	8	Washer	6.400 X 12 X 1.600 MM
18	19M9674	1	Cap Screw	M6 X 12
19	X30682-10-10	1	HOSE FITTING	-
20	F062639	2	Elbow Fitting	FROM SERIAL NO. 1717- QTY IS 1
21	R123616	1	Plug	-
22	19M9677	1	CAP SCREW	M6 X 25
23	F034494	2	Hose Support	-
24	F603483	1	HOSE	-
25	F052822	1	Hose Support	-
26	F003667	1	HOSE CLAMP	-
27	F640698	1	HOSE	(SUB FOR F603133)
28	-	1	Part 30	F066982 X 2150 (REPLACES F066983)
28	-	1	Part 28	F066981 X 2300, WITH PRE HEATER (REPLACES F023125)
28	-	1	Part 29	F066983 X 2100, WITHOUT PRE HEATER (REPLACES F023125)
29	F601352	1	HOSE	L= 350
29	-	1	Part 32	F067143 X 480
29	-	1	Part 33	F070088 X 400
30	-	1	Part 34	F066978 X 2600 (REPLACES F066982)
31	F625802	1	HEATER	-
31	F635382	1	Heating Element	-
32	F627910	1	Sleeve	-
33	F044975	1	EXHAUST PIPE	-
34	F007831	1	FRAME	-
35	-	1	Part 40	F066972 X 4100, WITH PRE HEATER (REPLACES F053821), FROM SERIAL NO. 1717- LENGHT IS 4000
36	-	1	Part 41	F066970 X 250 (REPLACES F012090 X 250)
36	-	1	Part 42	F070086 X 450
37	F603009	1	Pipe	-
38	F055190	1	TIMER	-
39	F601514	1	CABLE	-
40	F603148	1	CABLE	-
41	F625284	1	HOSE	L= 2300, WITHOUT HEATER
41	-	1	Part 48	F066982 X 2150, WITHOUT PRE HEATER
42	-	1	Part 49	F066975 X 3000, WITH PRE HEATER (REPLACES F025867)
43	X30682-10-10	1	HOSE FITTING	-
43	F063792	1	Fitting	-
44	F022519	1	Hose Guard	L= 300
45	F069954	1	Hose Fitting	-
46	F005170	1	SEAL RING	-
47	F067274	1	Strainer	-
48	F051785	1	Elbow Fitting	-
49	F070072	1	FITTING	-
50	X30682-10-10	1	HOSE FITTING	-
