Открытый узел

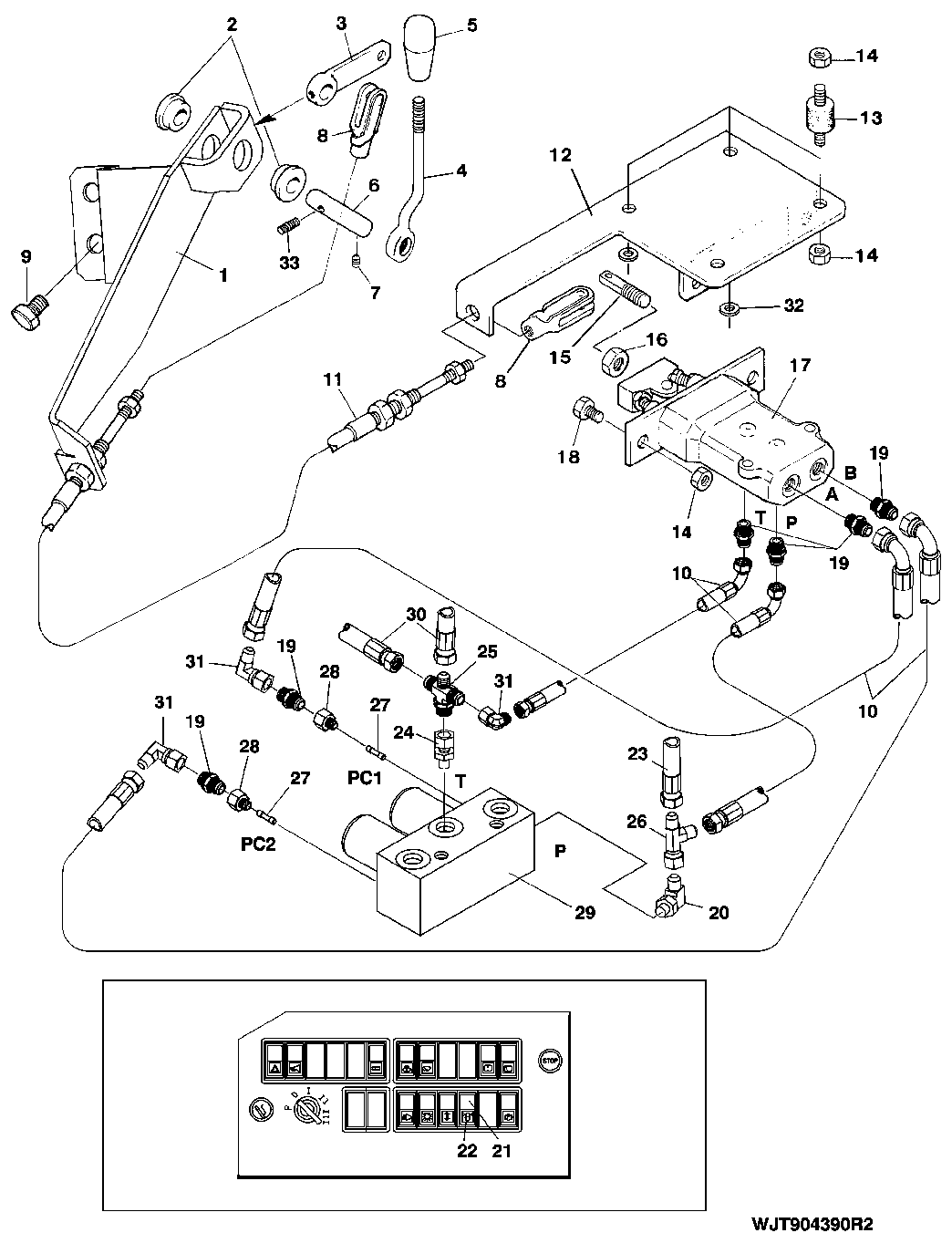

HAND LEVER, STEERING [01J03]

HAND LEVER, STEERING [01J03]

HAND LEVER, STEERING [01J03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

HAND LEVER, STEERING [01J03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F616581	1	Bracket	-
1	F619717	1	FASTENER ITEM	-
2	F027369	2	BEARING	-
3	F635049	1	Lever	(REPLACES F026082)
4	F026088	1	LEVER	-
5	F028377	1	KNOB	-
6	F635053	1	Pin	(REPLACES F616597)
7	22M7121	1	Set Screw	M6 X 10, (WITH F616597 QTY WAS 2)
8	F027370	2	YOKE	-
9	19M9455	2	Cap Screw	M10 X 14
10	F013533	4	Hydraulic Hose	L= 1400
11	F027372	1	WIRE	-
12	F027953	1	FRAME	-
13	F027371	4	DAMPER	-
14	14M7528	10	Lock Nut	-
15	F027954	1	THREAD PIECE	-
16	14M7614	1	Nut	M10
17	F028361	1	VALVE	-
18	19M9676	2	Cap Screw	M6 X 20
19	F005057	6	Fitting	-
20	F024599	1	Elbow Fitting	-
21	F005375	1	SWITCH	GERMANY
22	F026071	1	SYMBOL	GERMANY
23	-	1	Part 24	SEE PAGE 0960-4
24	F024875	1	CONNECTION	-
25	F024366	1	Fitting	-
26	F023535	1	Tee Fitting	-
27	F012955	2	Valve Spool	-
28	F022642	2	FITTING	-
29	-	1	Part 30	SEE PAGE 0960-4
30	-	1	Part 31	SEE PAGE 0960-4
31	F022417	4	Elbow Fitting	-
32	24M7506	2	Washer	6.400 X 12 X 1.600 MM
33	F003615	1	SPRING PIN	(WITH F635053)
