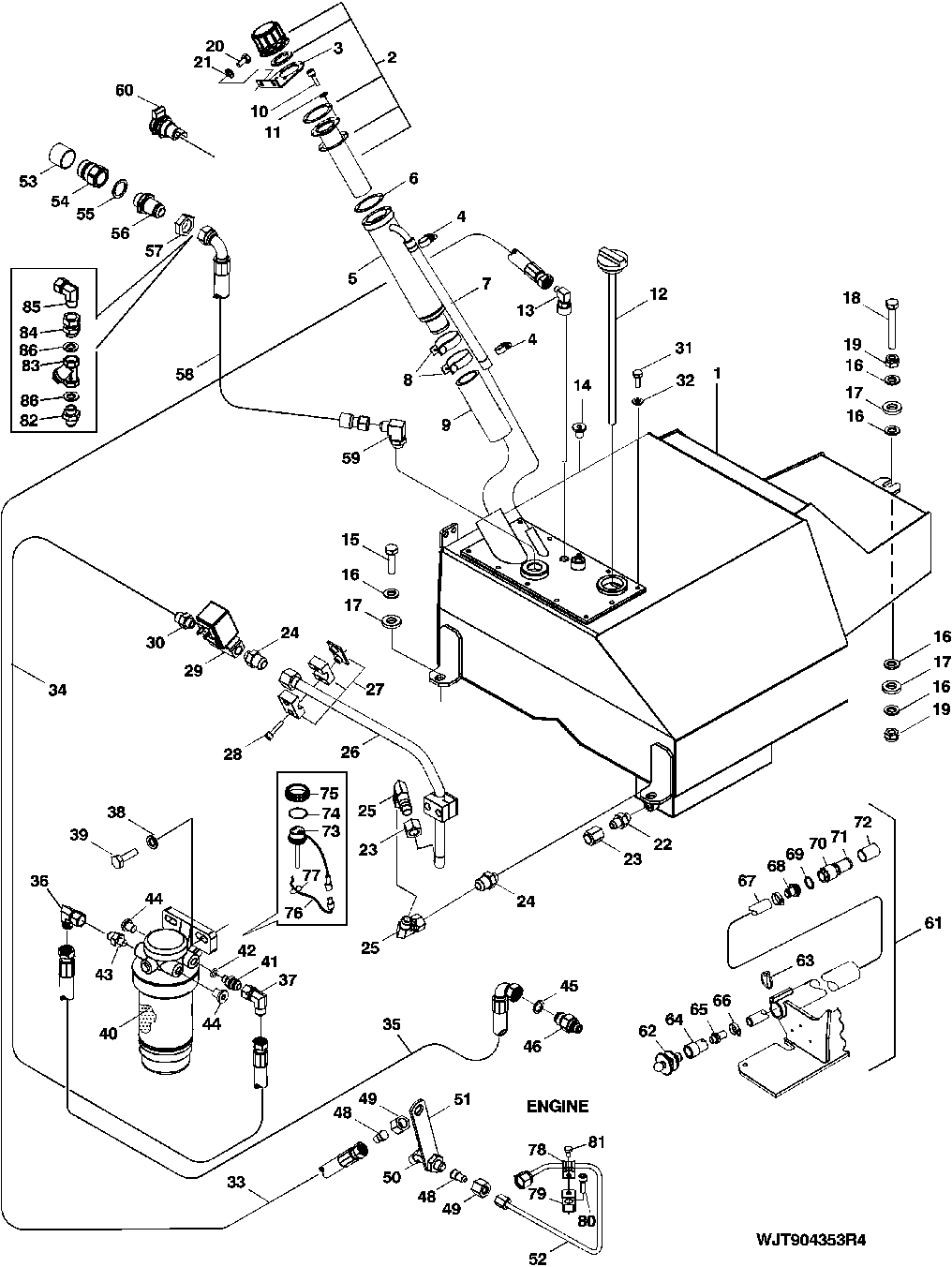

FUEL TANK, HOSES, FITTINGS, AND COMPONENTS [01I05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
51	F626716	1	SUPPORT	-
52	F626717	1	PIPE	-
53	F041554	1	Cover	-
54	F041553	1	NIPPLE	-
55	F005170	1	SEAL RING	-
56	F616290	1	Fitting	-
57	F057599	1	Nut	-
58	F071623	1	Fuel Line	(REPLACES F618364)
58	F071621	1	FUEL LINE	(REPLACES F617002)
59	F005049	1	Elbow Fitting	-
60	F027042	1	Socket	-
61	F616331	1	HOSE	INCL ITEMS 63-72
62	F619836	1	PLUG	-
63	99M7146	1	Quick Lock Pin	-
64	F043141	1	Hose Fitting	-
65	F043172	1	Hose Fitting	-
66	F003672	2	Hose Clamp	-
67	F039918	1	Hose	L= 2400
68	F616395	1	Hose Fitting	-
69	F005171	1	Sealing Washer	-
70	F059997	1	Check Valve	-
71	F059998	1	Strainer	-
72	F616352	1	Hose	-
73	RE504134	1	Heater	INCL ITEM 74 (24 VOLT TOP LOAD HEATER)
74	R113742	1	O-Ring	-
75	-	1	Part 26	SEE PAGE 0413-4B,6
76	F628845	1	Wiring Harness	-
77	F012942	6	Tie Band	-
78	F022508	1	Hose Support	-
79	F634204	1	BRACKET	-
80	19M9705	1	Screw	M10 X 30
81	19M9566	1	Screw	M6 X 12
82	F005063	1	NIPPLE	-
83	F067274	1	Strainer	LOCTITE 577
84	F005098	1	Fitting	-
85	F011482	1	Fitting	-
86	F639480	2	Sealing Ring	-

FUEL TANK, HOSES, FITTINGS, AND COMPONENTS [01I05]
