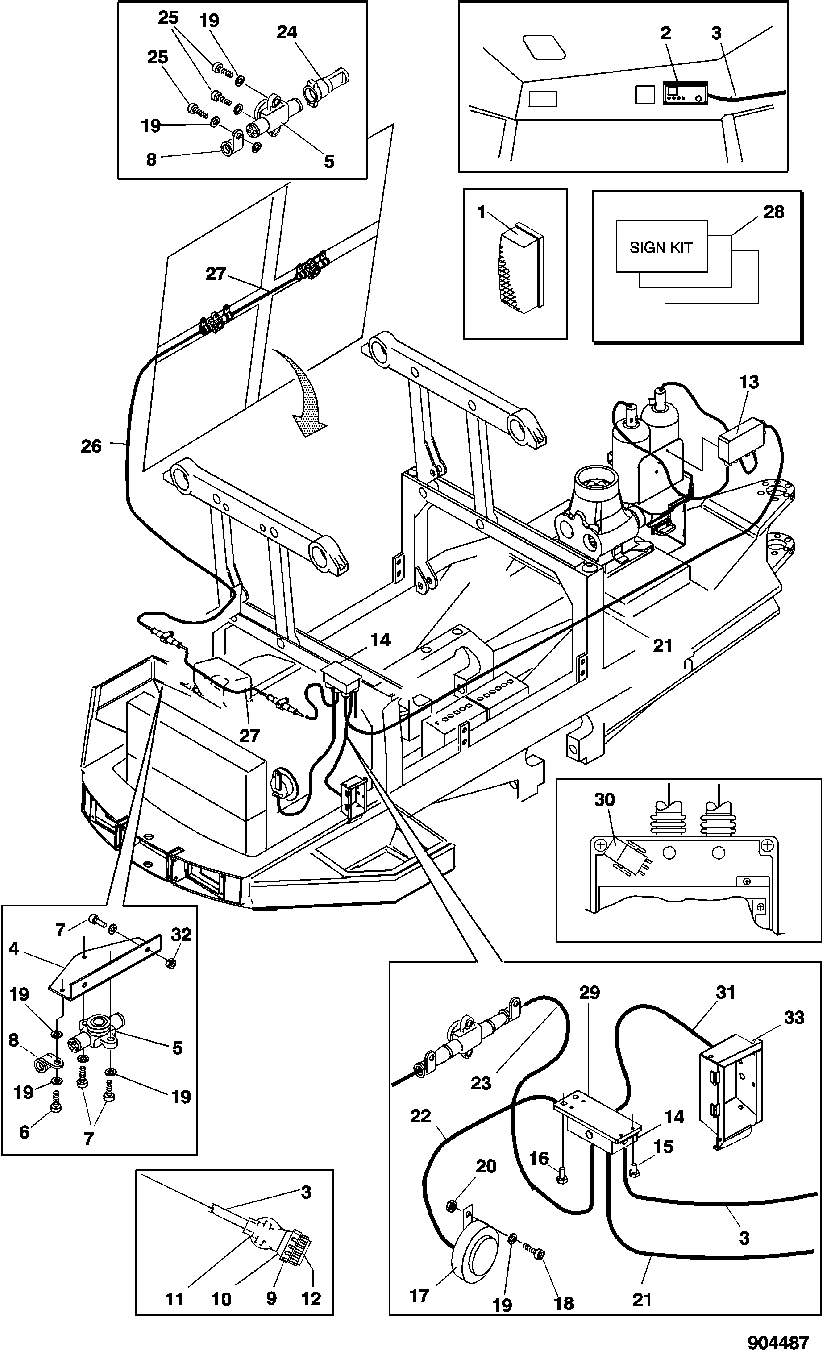

EXTINGUISHING SYSTEM FROM SERIAL NO. 1403- [02H21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE PAGE 1674-6 ITEM 8
2	F021493	1	CENTRAL UNIT	-
3	F051086	1	CABLE	-
4	F030302	2	Bracket	-
5	F007760	4	TEMPERATURE SENSOR	-
6	19M9723	8	Screw	M6 X 12
7	19M9724	8	Screw	M6 X 16
8	F034494	8	Hose Support	-
9	F015262	1	Electrical Connector Assy	-
10	F015260	1	CONNECTOR	-
11	F027915	1	SHRINKING TUBE	-
12	F025253	8	CONNECTOR	-
13	F007781	1	CONNECTING BOX	-
14	F025498	1	CONNECTING BOX	-
15	19M9667	4	Cap Screw	M5 X 10
16	19M9637	2	Cap Screw	M10 X 16
17	F005312	1	Horn	(REPLACES F045392)
18	19M9568	1	Screw	M8 X 20
19	24M7506	21	Washer	6.400 X 12 X 1.600 MM
20	F003587	1	LOCK NUT	-
21	F051196	1	CABLE	-
22	F603609	1	Cable	-
23	F629242	1	Wiring Harness	-
24	F007762	1	PLUG	-
25	F064486	8	SCREW	-
26	F051392	1	WIRING HARNESS	-
27	F051001	2	Wiring Harness	-
28	F020803	1	SIGN KIT	ENGLISH
28	F051132	1	LABEL KIT	SWEDEN
29	F629094	1	Bracket	-
30	F005263	1	Electrical Connector Assy	SEE ALSO PAGE 1671-2
31	F629243	1	Wiring Harness	-
32	14M7616	4	Nut	M16
33	-	1	Part 34	SEE PAGE 1671-2

EXTINGUISHING SYSTEM FROM SERIAL NO. 1403- [02H21]
