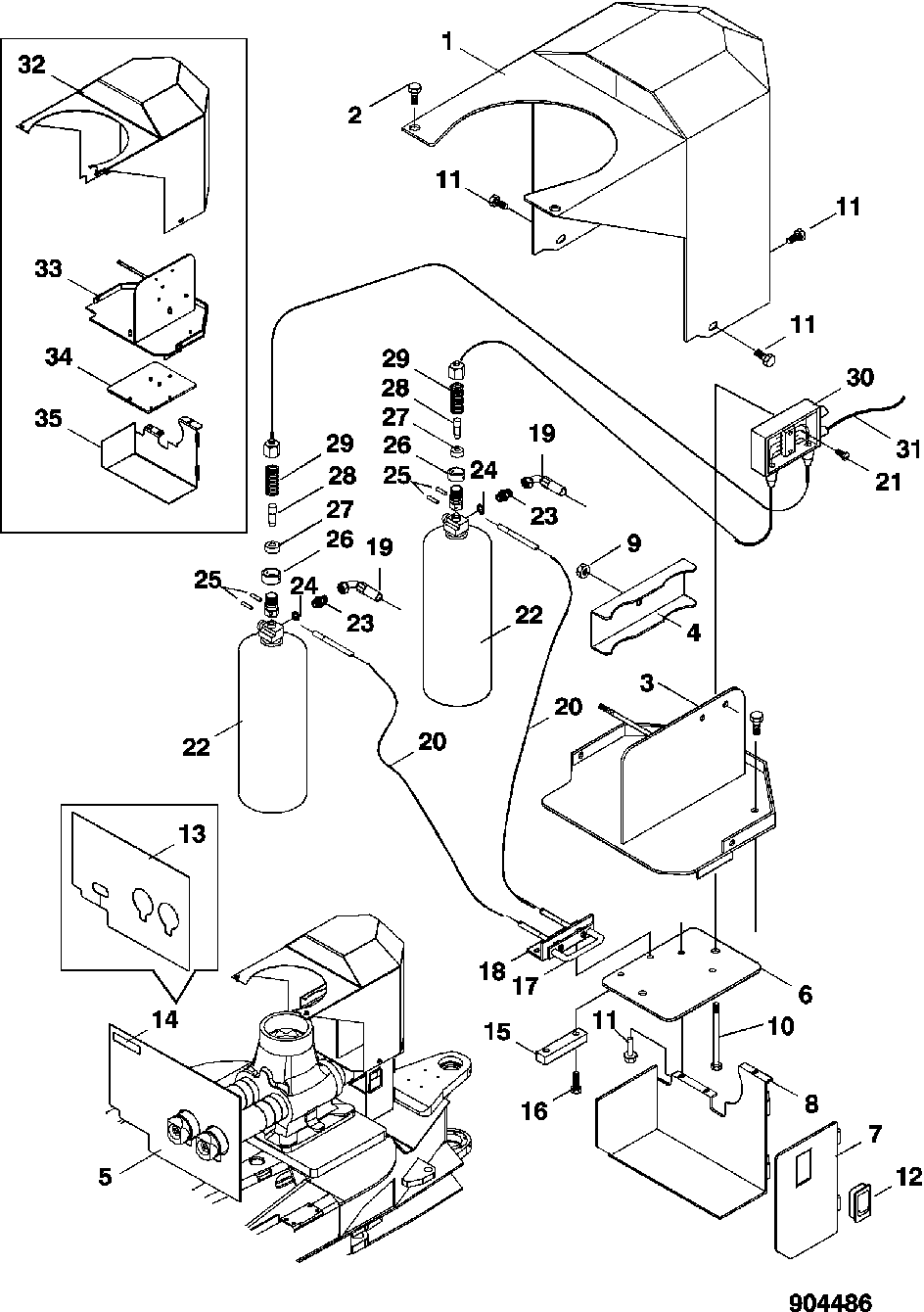

EXTINGUISHING SYSTEM FROM SERIAL NO. 1403- [02H19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F628913	1	COVER	-
2	19M9568	2	Screw	M8 X 20
3	F628902	1	Bracket	-
4	F026039	1	SUPPORT	-
5	F628927	1	SHIELD	USED IN STANDARD MACHINES, INCL ITEM 14
6	F026049	1	PLATE	-
7	F040103	1	HATCH	-
8	F026034	1	HOUSING	-
9	F003588	1	LOCK NUT	-
10	19M9578	2	Cap Screw	M10 X 110
11	19M9446	5	Screw	-
12	F038339	1	CATCH	-
13	F628866	1	SHIELD	USED WITH MECHANICAL STEERING, INCL ITEM 14
14	F628929	12	Tape	-
15	F026050	1	SUPPORT	-
16	19M9684	2	Cap Screw	M8 X 30
17	-	1	Part 17	-
18	F050772	1	FASTENING	-
19	-	2	Part 19	SEE PAGE 2003-4
20	F051131	2	WIRE	-
21	21M7523	2	Screw	-
22	F051128	2	TANK	-
23	F051129	2	ADAPTER	-
24	F003697	2	COPPER WASHER	-
25	34M7291	4	SPRING PIN	4 X 20 MM
26	F045400	2	STOP SLEEVE	-
27	F007775	2	SLEEVE	-
28	F007768	2	CARTRIDGE	-
29	F007774	2	CONNECTION	-
30	F007781	1	CONNECTING BOX	-
31	-	1	Part 31	SEE PAGE 2003-8
32	F631227	1	COVER	WITH CF1 BOOM
32	F635345	1	COVER	-
33	F630947	1	BRACKET	WITH CF1 BOOM
34	F630804	1	PLATE	WITH CF1 BOOM
35	F630781	1	Housing	WITH CF1 BOOM

EXTINGUISHING SYSTEM FROM SERIAL NO. 1403- [02H19]
