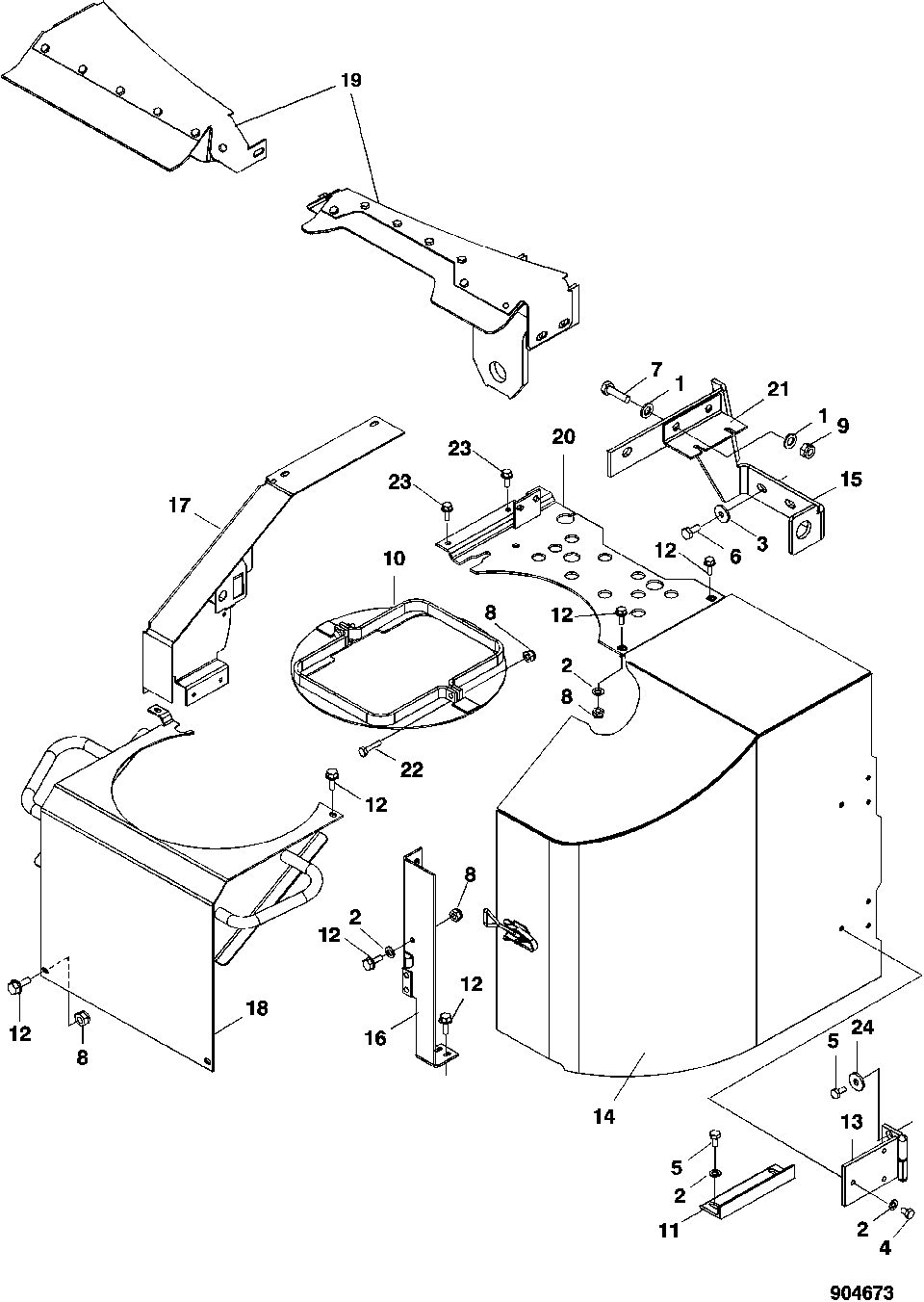

COVER, ASSEMBLY (CF1) FROM SERIAL NO. 1500- [02H09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F003170	6	WASHER	-
2	24M7509	14	Washer	8.400 X 16 X 1.600 MM
3	24M7482	2	Washer	9 X 28 X 3 MM
4	19M9680	6	Cap Screw	M8 X 12
5	19M9681	6	Cap Screw	M8 X 16
6	19M9638	2	Cap Screw	M10 X 20
7	19M4805	3	Cap Screw	M12 X 40
8	F003587	6	LOCK NUT	-
9	F003590	3	LOCK NUT	-
10	F635184	1	Cover	INCL ITEMS 8,22
11	F030258	1	ELBOW	-
12	19M9568	9	Screw	M8 X 20
13	F051298	2	HINGE	-
14	F635174	1	COVER	-
14	F626179	1	COVER	-
15	F626184	1	SUPPORT	-
16	F626185	1	SUPPORT	-
17	F630953	1	SUPPORT	-
17	F635179	1	SUPPORT	-
18	F631241	1	COVER	-
18	F635182	1	Cover	-
19	-	1	Part 22	SEE PAGE 1913-2
20	F631239	1	COVER	-
20	F635183	1	COVER	-
21	F627101	1	SUPPORT	-
22	19M9685	2	Cap Screw	M8 X 35
23	19M9567	3	Screw	M8 X 16
24	24M7489	4	Washer	10.500 X 30 X 2.500 MM

COVER, ASSEMBLY (CF1) FROM SERIAL NO. 1500- [02H09]
