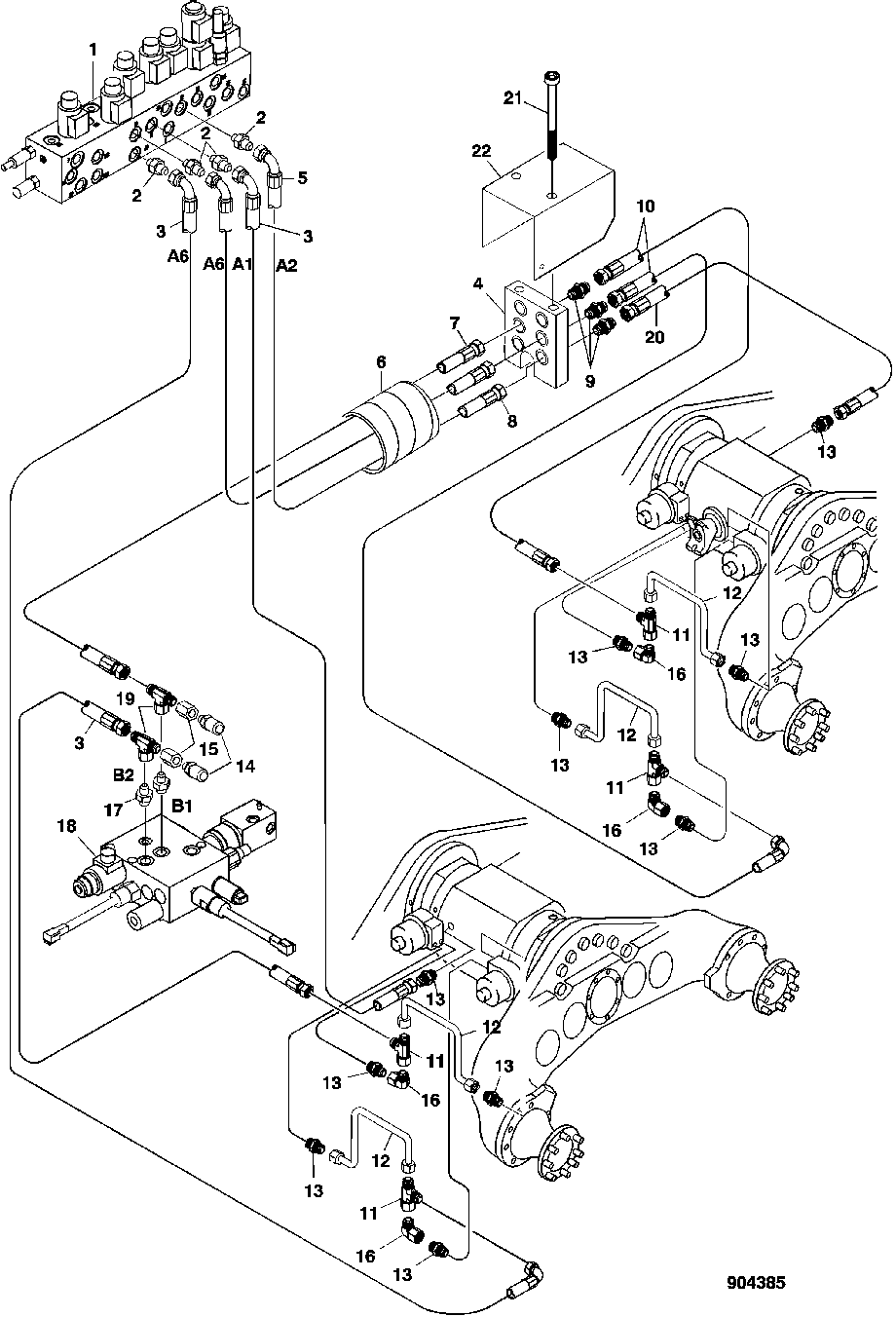

BRAKE HYDRAULIC HOSES, FITTINGS & COMPONENTS [01J11]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	SEE PAGE 2162-2
2	F005057	4	Fitting	-
3	F024312	3	HOSE-ASSY	L= 1600
4	F628758	1	HOLDER	-
5	F057983	1	Hydraulic Hose	L= 2300 (REPLACES F024326)
6	-	1	Part 6	F026449 X 850
7	F024317	1	HOSE-ASSY	L= 2400
8	F027328	1	Hydraulic Hose	L= 1800
9	F024601	3	Fitting	-
10	F025143	3	HOSE-ASSY	L= 2900 NORMAL (SHORT) FRAME
10	F029262	1	Hydraulic Hose	L= 3200 LONG FRAME
11	F023535	4	Tee Fitting	-
12	F024944	4	Pipe	-
13	F022423	10	Fitting	-
14	F023426	2	Fitting	-
15	F024364	2	Fitting	-
16	F022417	4	Elbow Fitting	-
17	F005101	2	Fitting	-
18	-	1	Part 19	SEE PAGE 1062-2-4
19	F005076	2	Tee Fitting	-
20	F040884	1	Hydraulic Hose	L= 3800
21	19M9582	2	Cap Screw	M10 X 150
22	F628759	1	Shield	-

BRAKE HYDRAULIC HOSES, FITTINGS & COMPONENTS [01J11]
