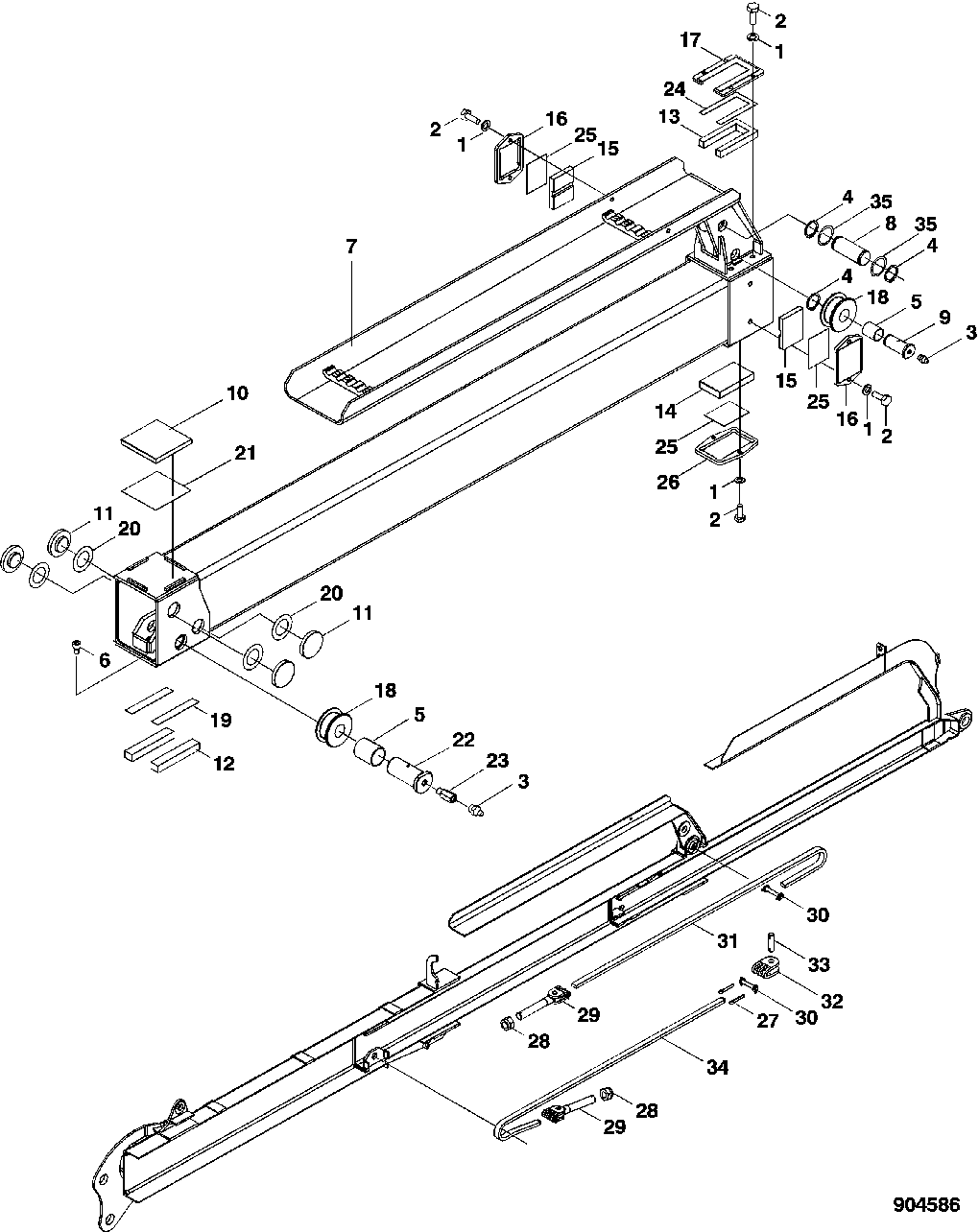

BOOM EXTENSION 1 CF187 FROM SERIAL NO. 1500- [03E03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F003346	10	SPRING WASHER	-
2	19M9639	10	Cap Screw	M10 X 25
3	58M5575	2	Lubrication Fitting	-
4	F007546	3	CIRCLIP	-
5	F043120	2	SLIDE BEARING	-
6	19M9491	1	Screw	M8 X 12
7	F627476	1	Extension Boom	-
8	F627523	1	Pin	-
9	F627524	1	Pin	-
10	F627545	1	Shim	-
11	F627546	4	Bearing	-
12	F627547	2	Shim	-
13	F627548	1	Bearing	-
14	F627549	1	Bearing	-
15	F627550	2	Bearing	-
16	F627551	2	Bearing Housing W/O Bearing	-
17	F627554	1	Bearing Housing W/O Bearing	-
18	F627560	2	Pulley	-
19	F627561	2	Shim	-
20	F627562	4	Washer	-
21	F627563	1	Shim	-
22	F627564	1	Pin	-
23	F627565	1	Adapter Fitting	-
24	F627567	1	Shim	-
25	F627568	3	Shim	-
26	F628209	1	Bearing Housing W/O Bearing	-
27	F003332	2	SPLIT PIN	-
28	F003592	2	Lock Nut	-
29	F007731	2	HOLDER	-
30	F007735	2	Pin	-
31	F628602	1	Chain Kit	-
32	F007956	1	Holder	-
33	F007957	1	Pin	-
34	F628603	1	Chain Kit	-
35	F630612	2	Washer	-

BOOM EXTENSION 1 CF187 FROM SERIAL NO. 1500- [03E03]
