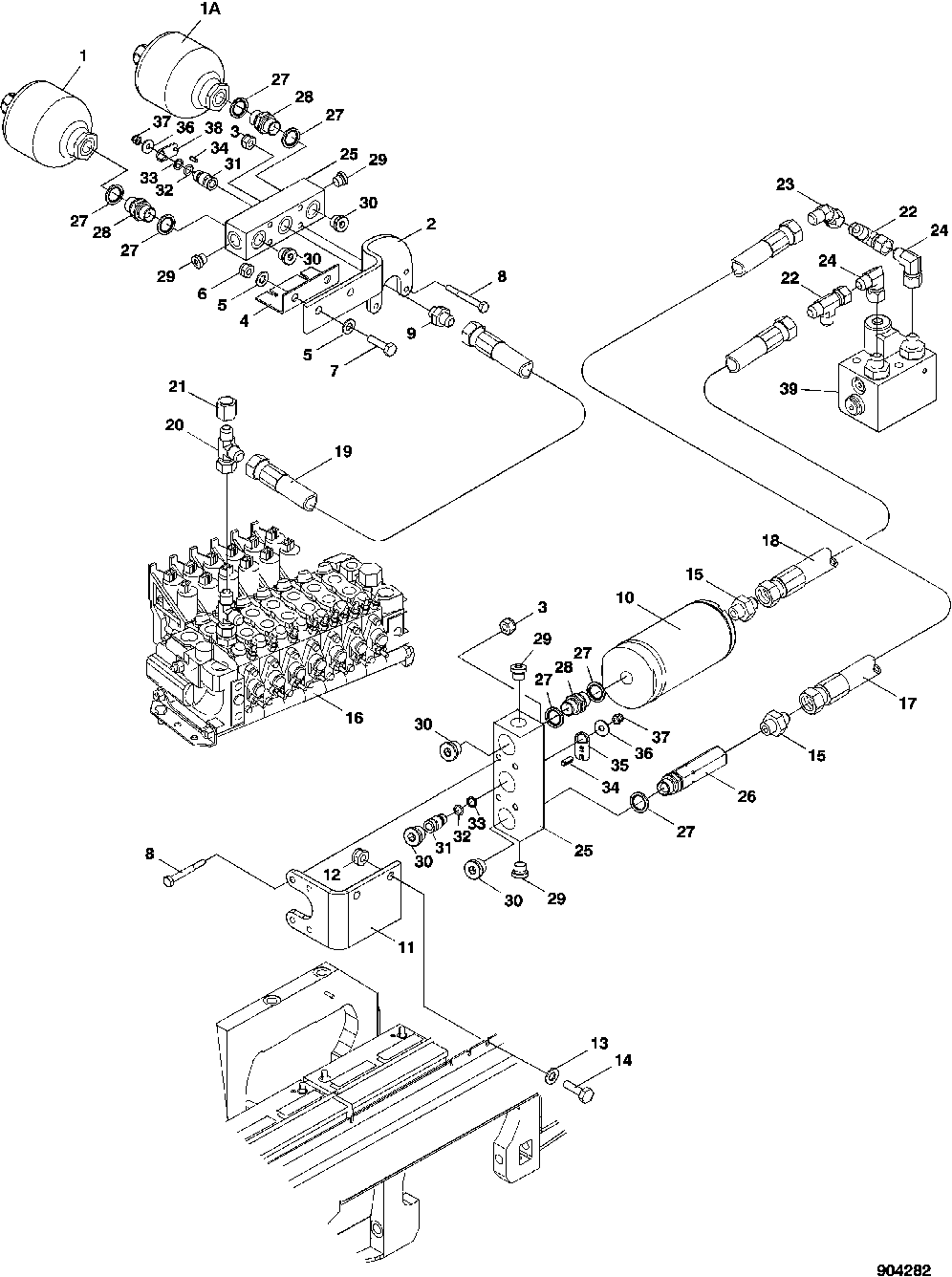

BOOM DAMPING MOUNTING TO SERIAL NO. -1832 [03G13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F064784	1	HYDRAULIC ACCUMULATOR	55 BAR
2	F627684	1	PLATE	-
3	F003587	8	LOCK NUT	-
4	F627101	1	SUPPORT	SEE ALSO PAGE 1913-4
5	F003170	4	WASHER	-
6	F003590	2	LOCK NUT	-
7	19M4805	2	Cap Screw	M12 X 40
8	19M9632	8	CAP SCREW	M8 X 65
9	F005061	1	Fitting	-
10	F064708	1	SHOCK ABSORBER	-
10	F074056	1	SEAL KIT	-
11	F626556	1	PLATE	-
12	F003588	2	LOCK NUT	M10
13	24M7477	2	Washer	10.500 X 25 X 4 MM
14	19M9640	2	Cap Screw	M10 X 30
15	F005059	2	Fitting	-
16	-	1	Part 18	SEE PAGE 3762-2
17	F051516	1	HOSE-ASSY	L= 1450 (REPLACES F040571)
18	F048984	1	Hydraulic Hose	L= 1300
19	F056133	1	Hydraulic Hose	L= 530
20	F005047	1	Elbow Fitting	-
21	F022094	1	NUT	-
22	F005073	2	Tee Fitting	-
23	F012521	1	Elbow Fitting	-
24	F005045	2	Elbow Fitting	-
25	F064706	2	MANIFOLD	-
26	F064704	1	PRESSURE RELIEF VALVE	-
27	AT122921	7	Seal	-
28	F004360	3	NIPPLE	-
29	F018112	4	Plug	-
30	F003384	5	PLUG	-
31	F064676	2	VALVE	-
32	F005465	2	O-RING	-
33	F064763	2	BACK-UP RING	-
34	34M7089	2	Dowel Pin	-
35	-	1	Part 37	-
36	F057603	2	WASHER	-
37	F018708	2	Nut	-
38	F064812	1	SHIM	-
39	-	1	Part 41	SEE PAGES 3763-3A
1A	F064781	1	HYDRAULIC ACCUMULATOR	75 BAR

BOOM DAMPING MOUNTING TO SERIAL NO. -1832 [03G13]
