Открытый узел

Transmission Assembly, LOK 129

Transmission Assembly, LOK 129

Transmission Assembly, LOK 129

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

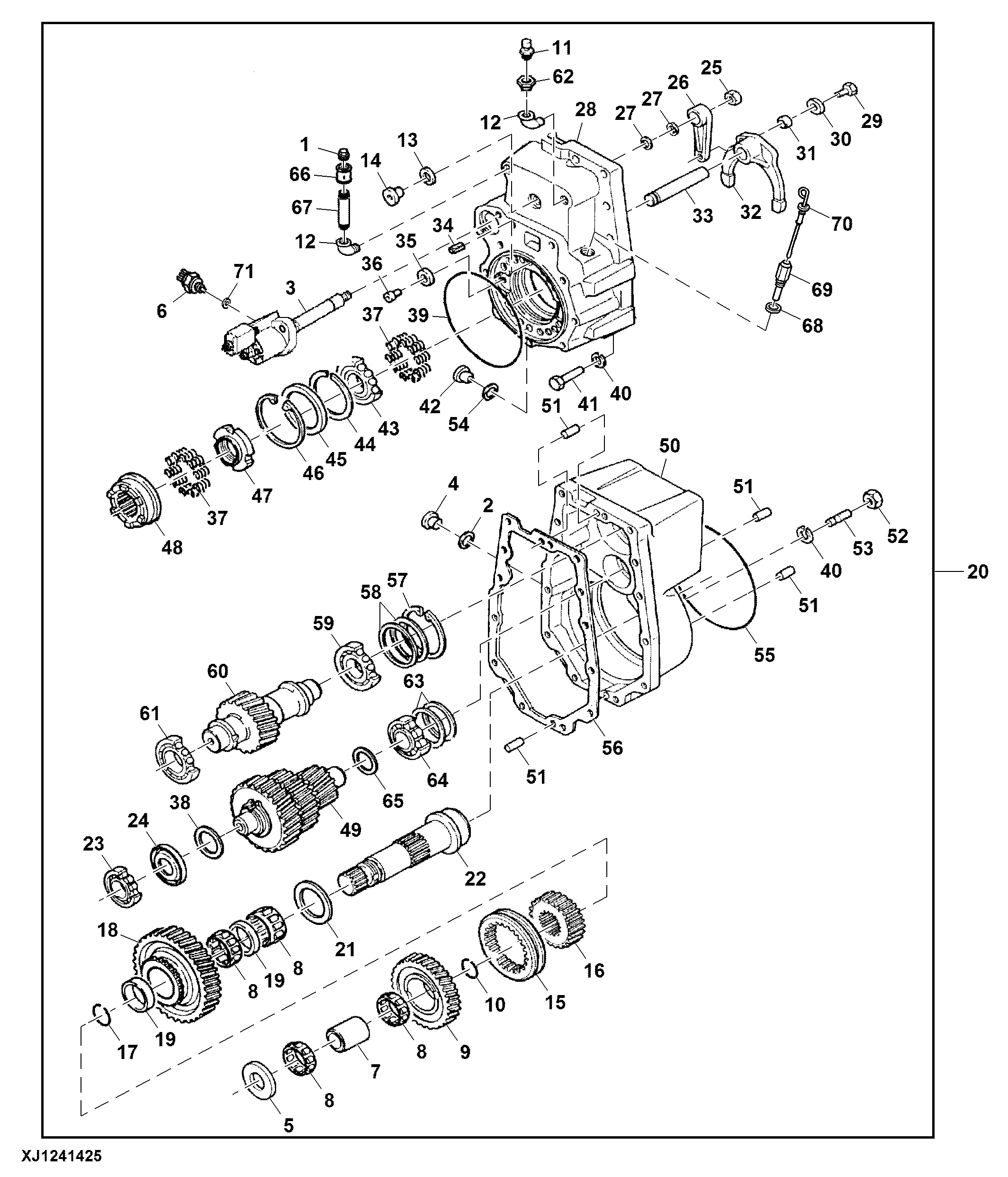

Transmission Assembly, LOK 129

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F003385	1	PLUG	-
2	F003699	1	COPPER WASHER	-
3	F072728	1	Cylinder	SUB FOR F066246; Speed Shifting Cylinder; COMPONENTS ON SEPARATE PAGE
4	F025338	1	Plug	-
5	F025311	1	Washer	-
6	F065818	2	Switch	-
7	F045347	1	BEARING RING	-
8	F009453	4	BEARING	-
9	F025285	1	Gear	Z = 43
10	F025284	1	CIRCLIP	-
11	F009490	1	BLEEDER SCREW	-
12	F020833	2	ELBOW	-
13	F018108	1	Washer	-
14	F025332	1	Plug	-
15	F054970	1	Sleeve	-
16	F025282	1	GEAR	-
17	F025281	1	CIRCLIP	-
18	F063796	1	Gear	Z = 53
19	F025279	2	SPACER RING	-
20	F066619	1	Transmission	Complete, LOK 129
21	F025278	1	WASHER	-
22	F025277	1	SHAFT	-
23	F011425	1	ROLLER BEARING	-
24	F010204	1	RING	-
25	F023666	1	Nut	-
26	F065288	1	Lever	SUB FOR F025184 OR F025189
27	F009475	2	SPACER RING	NLA
28	F069091	1	Housing	Loctite® 542
29	F017084	1	SCREW	-
30	F025363	1	Washer	-
31	F055519	1	Sleeve	-
32	F066372	1	Lever	SUB FOR F058332
33	F043663	1	Shaft	-
34	F020834	2	Spring Pin	-
35	F034633	2	Washer	-
36	F025191	1	Self-Locking Screw	-
37	F010166	26	Spring	-
38	F063715	1	Shim	-
39	F004720	1	O-Ring	-
40	F003346	21	SPRING WASHER	-
41	19M9588	13	Cap Screw	M10 X 60, SUB FOR F003484
42	F025192	1	PLUG	-
43	F025193	1	Bearing	-
44	F025194	1	Snap Ring	-
45	F064717	1	Spacer	-
46	F064719	1	Snap Ring	-
47	F025269	1	Nut	-
48	F010175	1	SLEEVE	-
49	F063795	1	Gear	Z = 16 / 33 / 40
50	F057360	1	HOUSING	-
51	F009472	4	PIN	-
52	14M7294	8	Nut	M10, SUB FOR F009441
53	42M7115	8	Weld Stud	SUB FOR F003577
54	F025729	1	Sealing Washer	-
55	F009461	1	O-RING	-
56	F058327	1	Gasket	-
57	F004763	1	CIRCLIP	-
58	F036012	1	Shim	TK = 2.0 mm
58	F009479	1	SPACER RING	TK = 1.0 mm
58	F009478	1	SPACER RING	TK = 0.5 mm
58	F045421	1	SHIM KIT	-
58	F009477	1	SPACER RING	TK = 0.3 mm
59	F061937	1	Ball Bearing	-
60	F058331	1	Shaft	Z = 19
61	F010196	1	BALL BEARING	-
62	F040529	1	Fitting	-
63	F010215	1	SHIM	TK = 1.0 mm
63	F010213	1	SHIM	TK = 0.5 mm
63	F010214	1	SHIM	TK = 0.3 mm
63	F035883	1	Shim Kit	-
64	F010197	1	BEARING	-
65	F063714	1	Shim	-
66	F046091	1	MUFF	-
67	F046090	1	CONNECTION	-
68	F023624	1	Washer	-
69	F043672	1	PIPE	-
70	F043665	1	DIPSTICK	-
71	F034608	2	SHIM KIT	NLA
