Открытый узел

Mounting, Axle / Drive Shafts

Mounting, Axle / Drive Shafts

Mounting, Axle / Drive Shafts

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

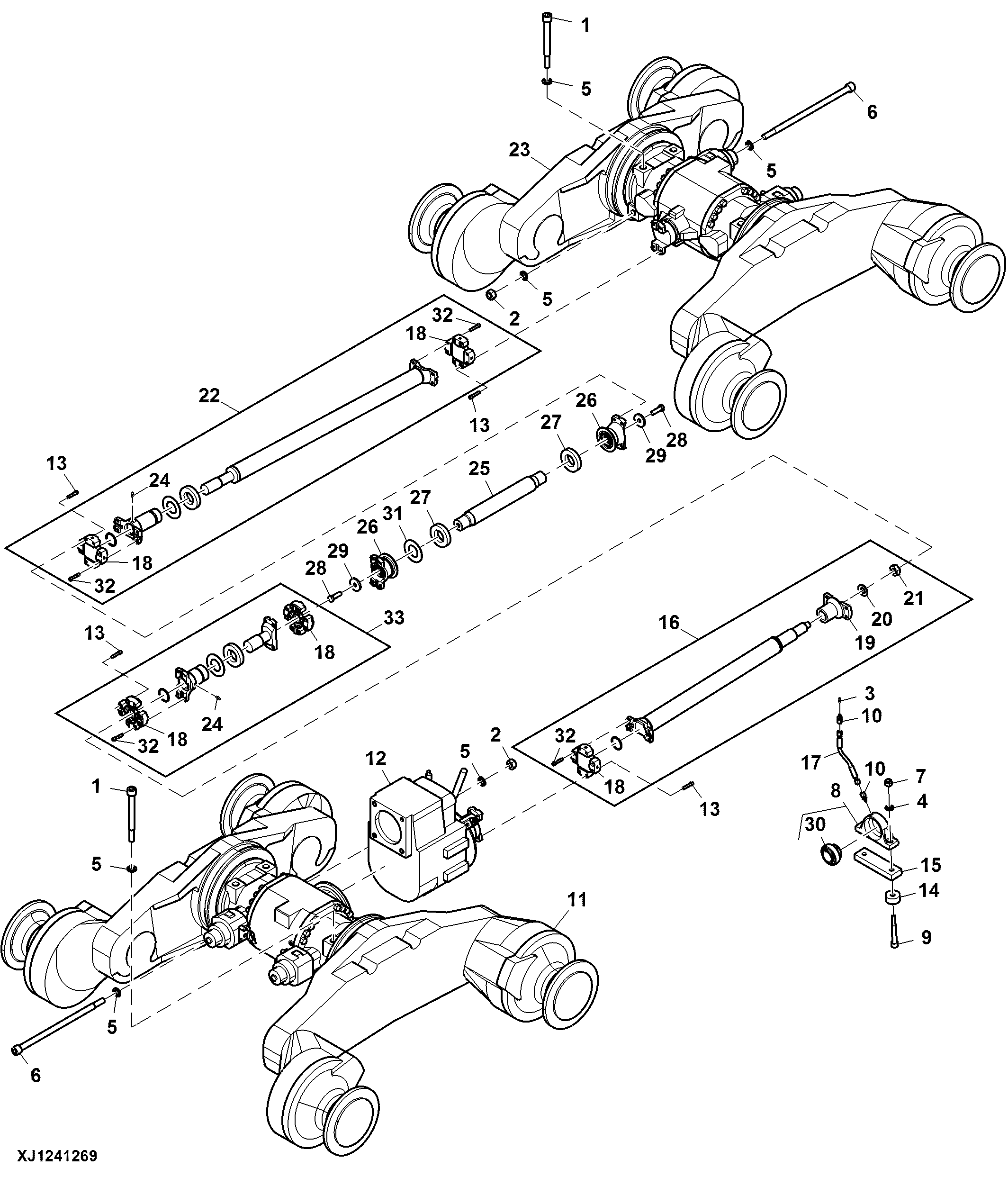

Mounting, Axle / Drive Shafts

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M9543	8	Screw	M24 X 240, SUB FOR F003461
2	14M7618	4	Nut	M24, SUB FOR F003572
3	58M5573	1	Lubrication Fitting	SUB FOR F003727
4	24M7498	2	WASHER	19 X 34 X 3 mm, SUB FOR F010512
5	F024432	16	Lock Washer	-
6	19M9545	4	Screw	M24 X 500, SUB FOR F051520
7	F051521	2	LOCK NUT	-
8	F056147	1	BEARING	-
9	F056148	2	SCREW	-
10	F071353	2	Lubrication Fitting	SUB FOR F056682
11	F071723	1	FRONT AXLE	LF, COMPONENTS ON SEPARATE PAGE
12	F066619	1	Transmission	-
13	F073025	20	Socket Head Screw	-
14	F602630	2	BUSHING	-
15	F602760	1	FLAT PIECE	-
16	F603013	1	CARDAN SHAFT	-
17	F603311	1	HOSE	-
18	F034048	5	Universal Joint	-
19	F065392	1	YOKE	-
20	F065393	1	WASHER	-
21	F065394	1	Nut	-
22	F033062	1	Universal Driveshaft	LGTH = 1400 mm, Short Frame
22	F033063	1	Universal Driveshaft	LGTH = 1700 mm, Long Frame
23	F071724	1	REAR AXLE	LF, COMPONENTS ON SEPARATE PAGE
24	F033708	1	GREASE NIPPLE	-
25	F600102	1	Shaft	-
26	F634529	2	Flange	-
27	F003799	2	BALL BEARING	-
28	19M9425	2	Cap Screw	M16 X 50
29	F600106	2	Washer	-
30	F056593	1	BEARING	-
31	F065743	1	Seal	-
32	19H3553	20	Screw	3/8" X 1-3/4"
33	F050826	1	CARDAN SHAFT	-
