Открытый узел

Hydraulic Stairs

Hydraulic Stairs

Hydraulic Stairs

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

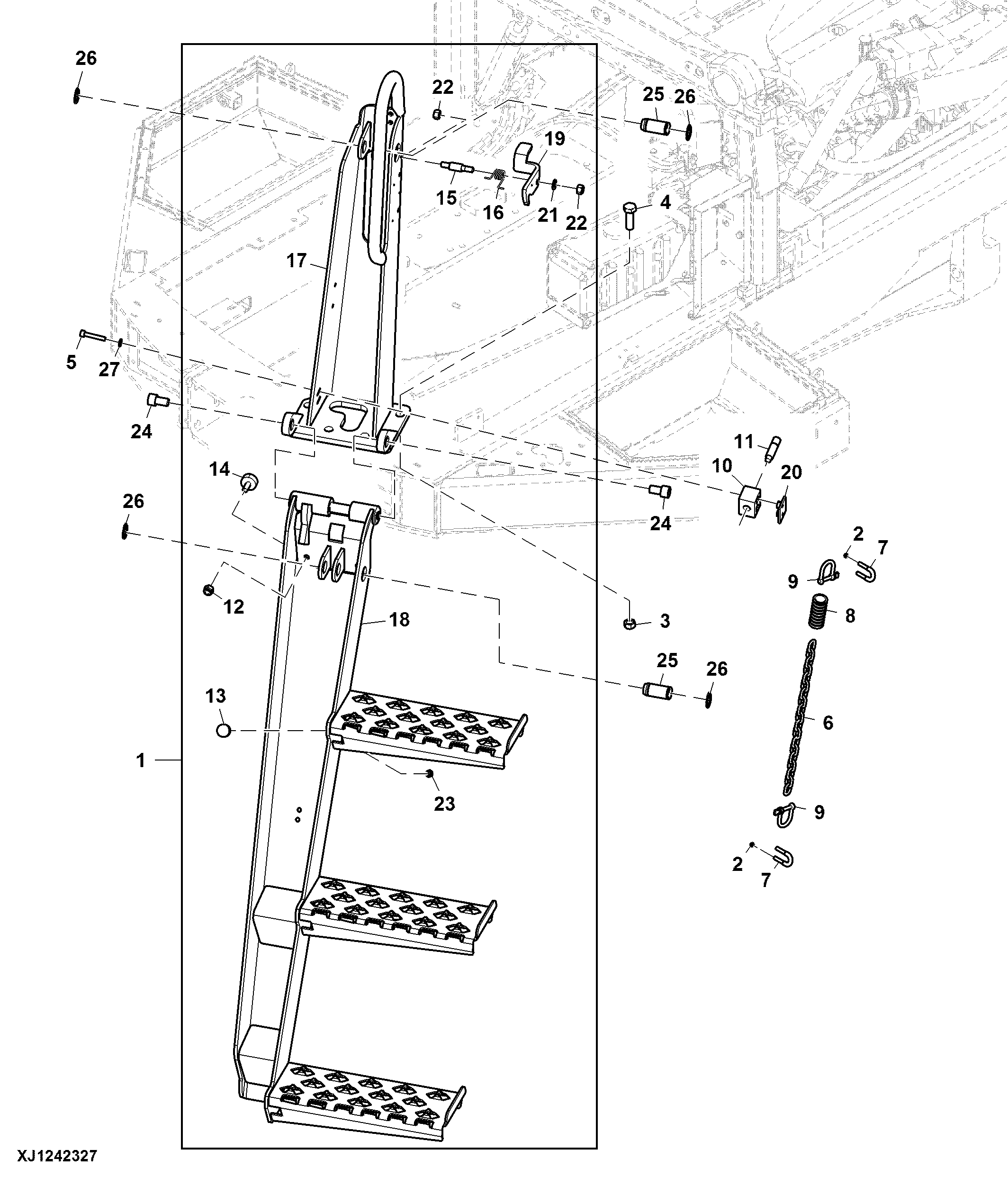

Hydraulic Stairs

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F619370	1	Ladder	-
1	F052032	1	STAIRS	ORDER F619370
2	14M7622	4	Nut	M6
3	14M7725	4	Lock Nut	M12, SUB FOR F003590
4	19M9553	4	Screw	M12 X 25
5	21M7521	2	Screw	M6 X 35
6	F002415	1	Link Chain	-
7	F003381	2	WIRE LOCK	-
8	F005154	1	Guard	-
9	F026458	2	Shackle	-
10	F051593	1	Hose Support	-
11	F066808	1	Sensor	ORDER F675424
11	F675424	1	Sensor	-
12	14M7626	2	Lock Nut	M8
13	F053309	1	Absorber	-
14	F069183	2	Torsional Damper	-
15	F604478	1	Stud	-
16	F612069	1	Spring	-
17	F635230	1	Handle	-
18	F635235	1	Step	-
19	F635236	1	Plate	-
20	F005182	1	Hose Support	SUB FOR F623471
21	24M7509	1	Washer	8.400 X 16 X 1.600 mm
22	14M7685	2	Lock Nut	M8, SUB FOR F003587
23	14M7165	1	Lock Nut	M6
24	19M8443	2	Screw	M12 X 20
25	F052018	2	Pin	-
26	40M1825	4	Snap Ring	-
27	24M7506	2	Washer	6.400 X 12 X 1.600 mm
