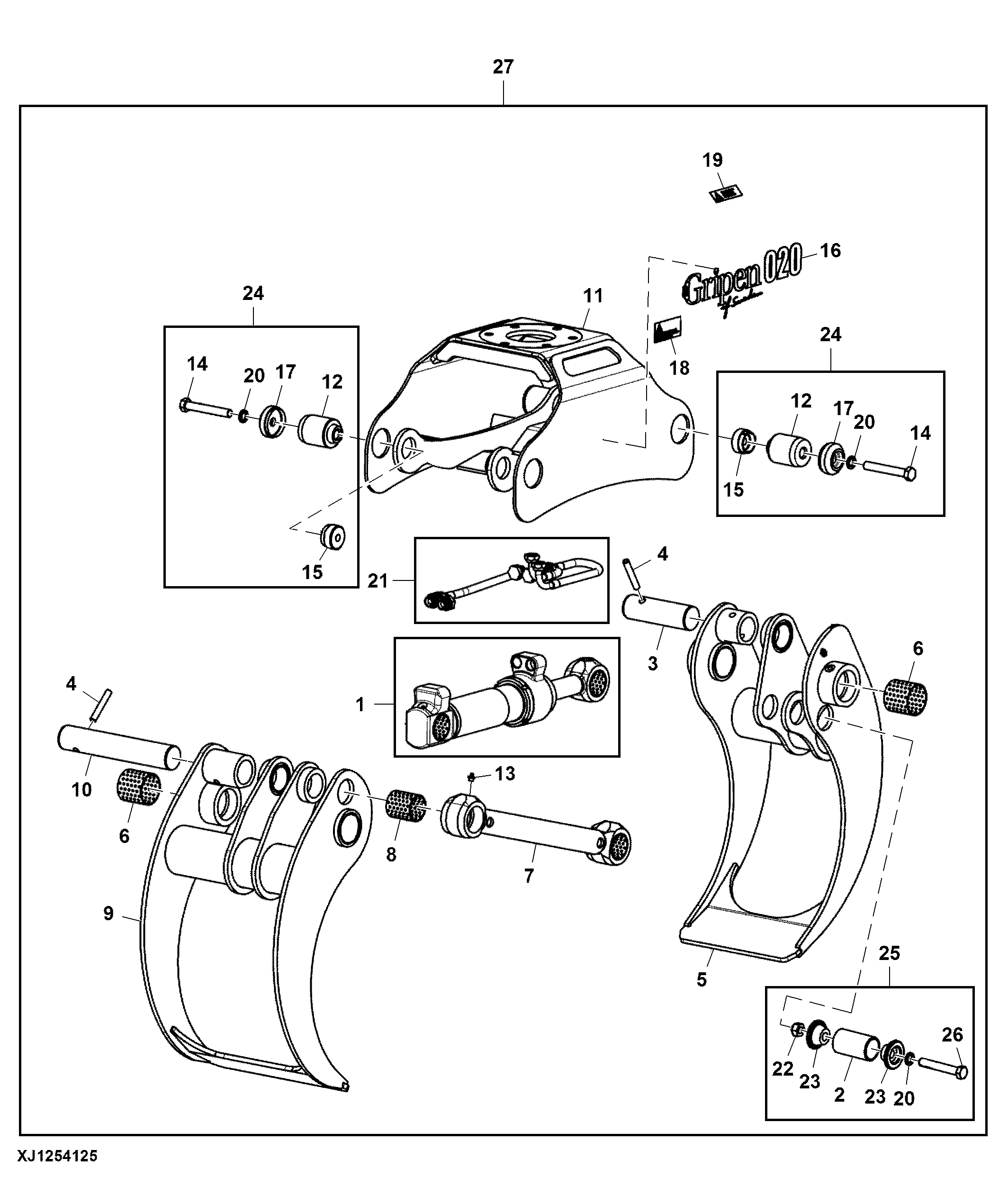

Grapple, HSP Gripen 020

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F700764	1	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
2	F700830	1	Shaft	-
3	F690215	1	Shaft	-
4	F690222	2	Spring Pin	-
5	F700772	1	Jaw	Inner Side
6	F690223	4	Bushing	-
7	F700888	1	Rod	-
8	F690224	2	Bushing	-
9	F700773	1	Jaw	Outer Side
10	F700832	1	Shaft	-
11	F700836	1	Frame	-
12	F690219	4	Shaft	-
13	F700854	6	Lubrication Fitting	-
14	19M9747	4	Cap Screw	M16 X 100
15	F700855	4	Washer	-
16	F700867	2	Sign	HSP Gripen 020
17	F700856	4	Washer	-
18	F700863	1	Sign	Warning; Expander
19	F700864	1	Sign	Warning; Maximum Presuure
20	F005012	5	Lock Washer	-
21	F700759	1	Hose Kit	COMPONENTS ON SEPARATE PAGE
22	14M7609	1	Lock Nut	M16
23	F700857	2	Washer	-
24	F700880	1	Shaft Kit	-
25	F700881	1	Shaft Kit	-
26	19M8020	1	Cap Screw	M16 X 100
27	F690157	1	Grapple	-
