Открытый узел

Grapple, HSP Gripen 015HD

Grapple, HSP Gripen 015HD

Grapple, HSP Gripen 015HD

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

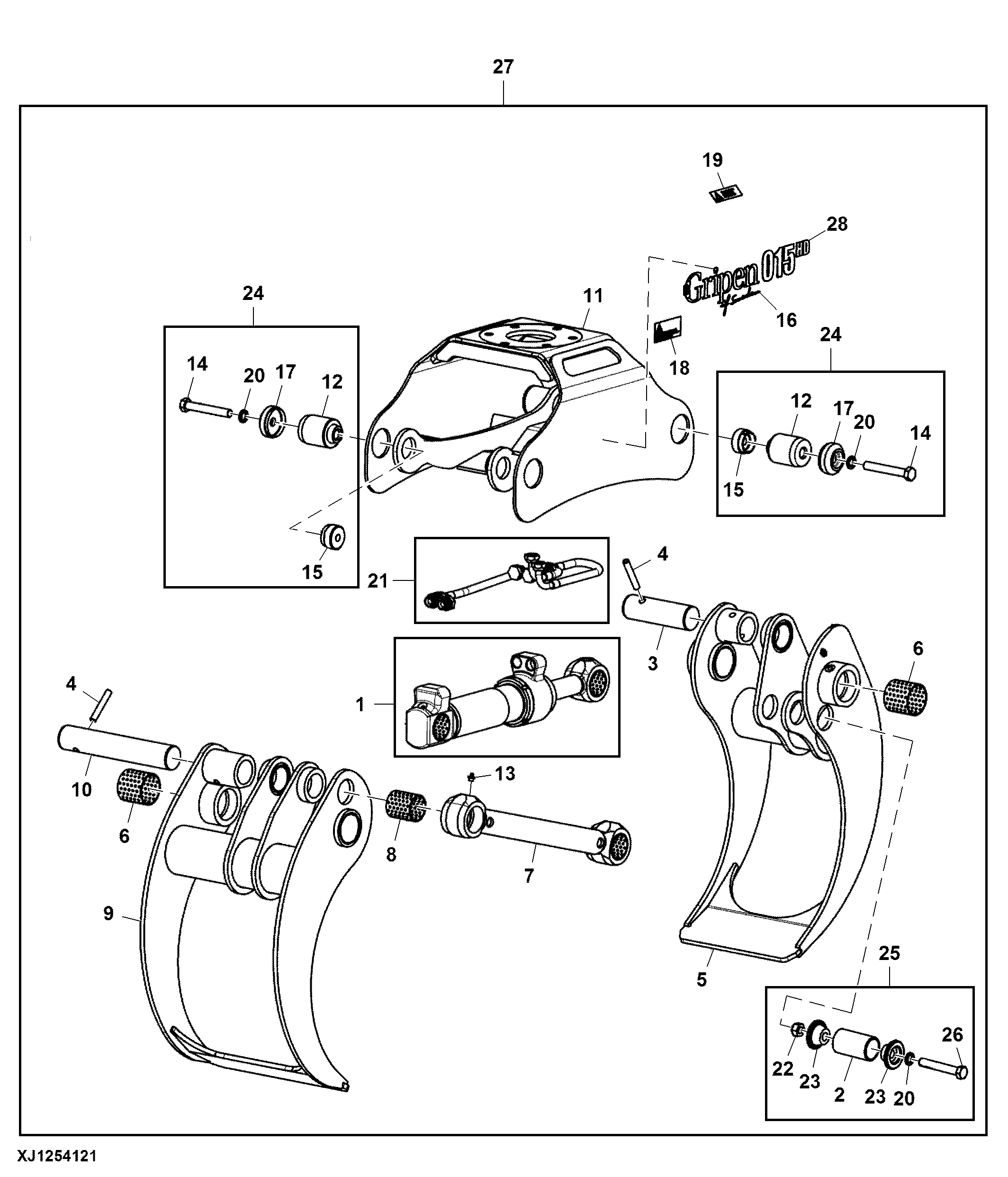

Grapple, HSP Gripen 015HD

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F700755	1	Hydraulic Cylinder	COMPONENTS ON SEPARATE PAGE
2	F700830	1	Shaft	-
3	F690215	1	Shaft	-
4	F690222	2	Spring Pin	-
5	F700763	1	Jaw	Inner Side
6	F690223	4	Bushing	-
7	F700831	1	Rod	-
8	F690224	2	Bushing	-
9	F700771	1	Jaw	Outer Side
10	F700832	1	Shaft	-
11	F700835	1	Frame	-
12	F690219	4	Shaft	-
13	F700854	6	Lubrication Fitting	-
14	19M9747	4	Cap Screw	M16 X 100
15	F690220	4	Washer	-
16	F700862	2	Sign	HSP Gripen 015
17	F690221	4	Washer	-
18	F700863	1	Sign	Warning; Expander
19	F700864	1	Sign	Warning; Maximum Presuure
20	F005012	5	Lock Washer	-
21	F700759	1	Hose Kit	COMPONENTS ON SEPARATE PAGE
22	14M7609	1	Lock Nut	M16
23	F700857	2	Washer	-
24	F690218	1	Shaft Kit	-
25	F700881	1	Shaft Kit	-
26	19M8020	1	Cap Screw	M16 X 100
27	F690159	1	Grapple	-
28	F700866	2	Sign	HD
