ECU Mounting / Module, Timberjack Machine Control

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F066590	1	Module	-
2	F066588	1	Module	-
3	F064578	1	Module	-
4	F622181	1	Cable	-
5	57M9145	2	Elec. Connector Housing	-
5	F005303	1	START MOTOR	-
6	F039963	1	Grommet	-
7	F618333	1	Wiring Harness	-
8	57M7626	1	Elec. Connector Terminal	SUB FOR F056930
8	57M7676	1	Elec. Connector Terminal	SUB FOR F056932
8	57M7541	3	Elec. Connector Terminal	SUB FOR F052692
9	F054006	4	SCREW	-
10	F054007	2	COVER	-
11	F003529	2	SCREW	-
12	F012859	2	Hose Clamp	-
13	F045003	1	Bracket	-
14	F627124	1	Bracket	-
15	F003526	2	SCREW	-
16	F003587	2	LOCK NUT	-
17	F025187	2	WASHER	-
18	F052367	4	SCREW	-
19	F003586	4	LOCK NUT	-
20	F003337	4	WASHER	-
21	F062058	1	Hose Support	-
22	21M7591	4	Screw	M3 X 10
23	24M7505	1	Washer	6.600 X 22 X 2 mm
24	37M7413	1	Screw	-
25	F635949	1	Wiring Harness	CAN Harness, COMPONENTS ON SEPARATE PAGE
26	F638090	1	Bracket	-
27	F003583	4	LOCK NUT	-
28	19M9570	2	Screw	M12 X 25
29	19M9631	2	Cap Screw	M8 X 60
30	24M7473	2	Washer	8.400 X 16 X 1.600 mm
31	24M7508	4	Washer	8.400 X 24 X 2 mm
32	F003587	2	LOCK NUT	-
33	F025799	2	Grommet	-
34	F635955	1	Bracket	-
35	RE531808	1	Electronic Control Unit	SUB FOR RE520953
36	F631678	1	Wiring Harness	ECU XU2 Harness, COMPONENTS ON SEPARATE PAGE
37	F062059	2	HOSE SUPPORT	-

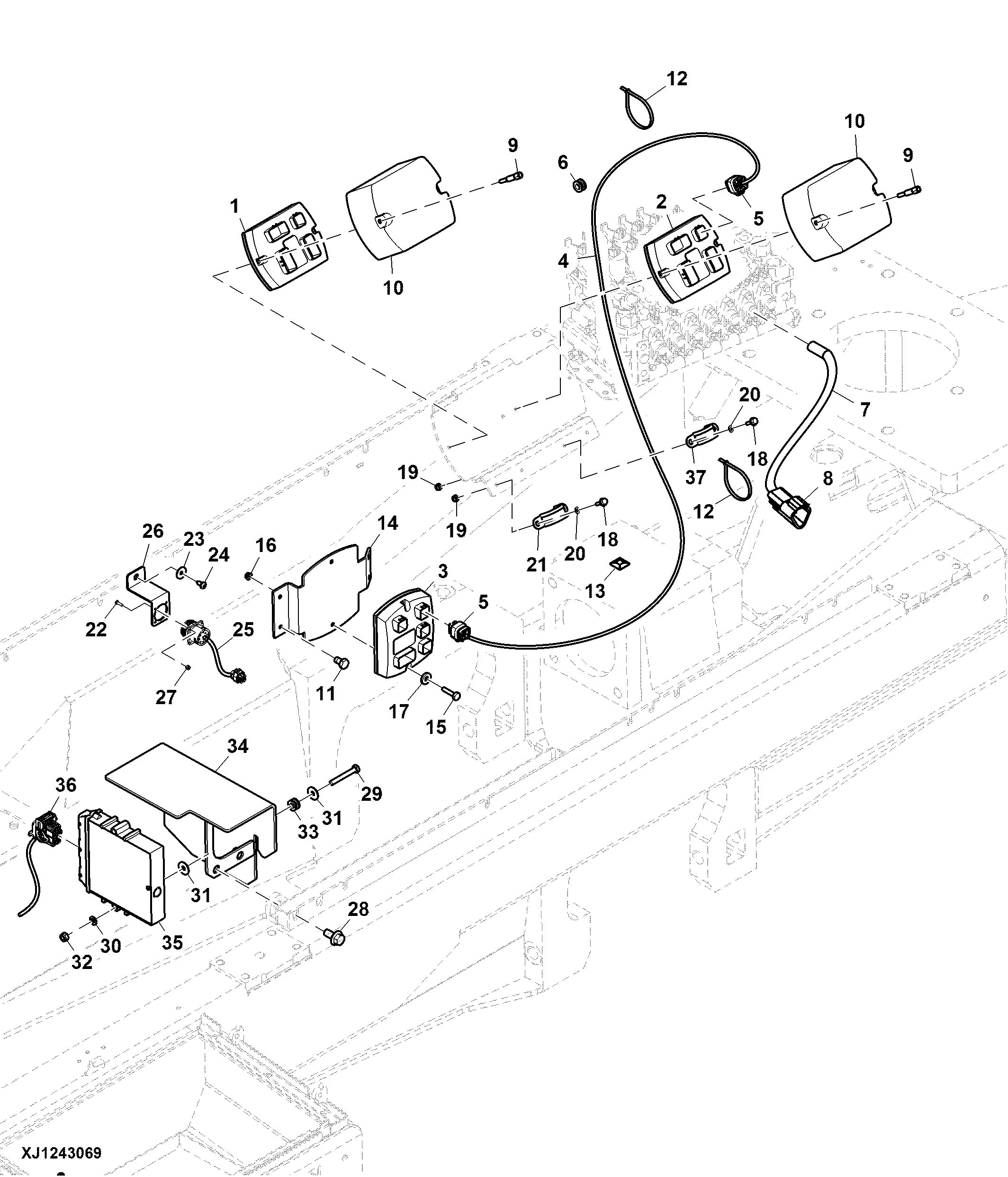

ECU Mounting / Module, Timberjack Machine Control

Нет текстового описания
