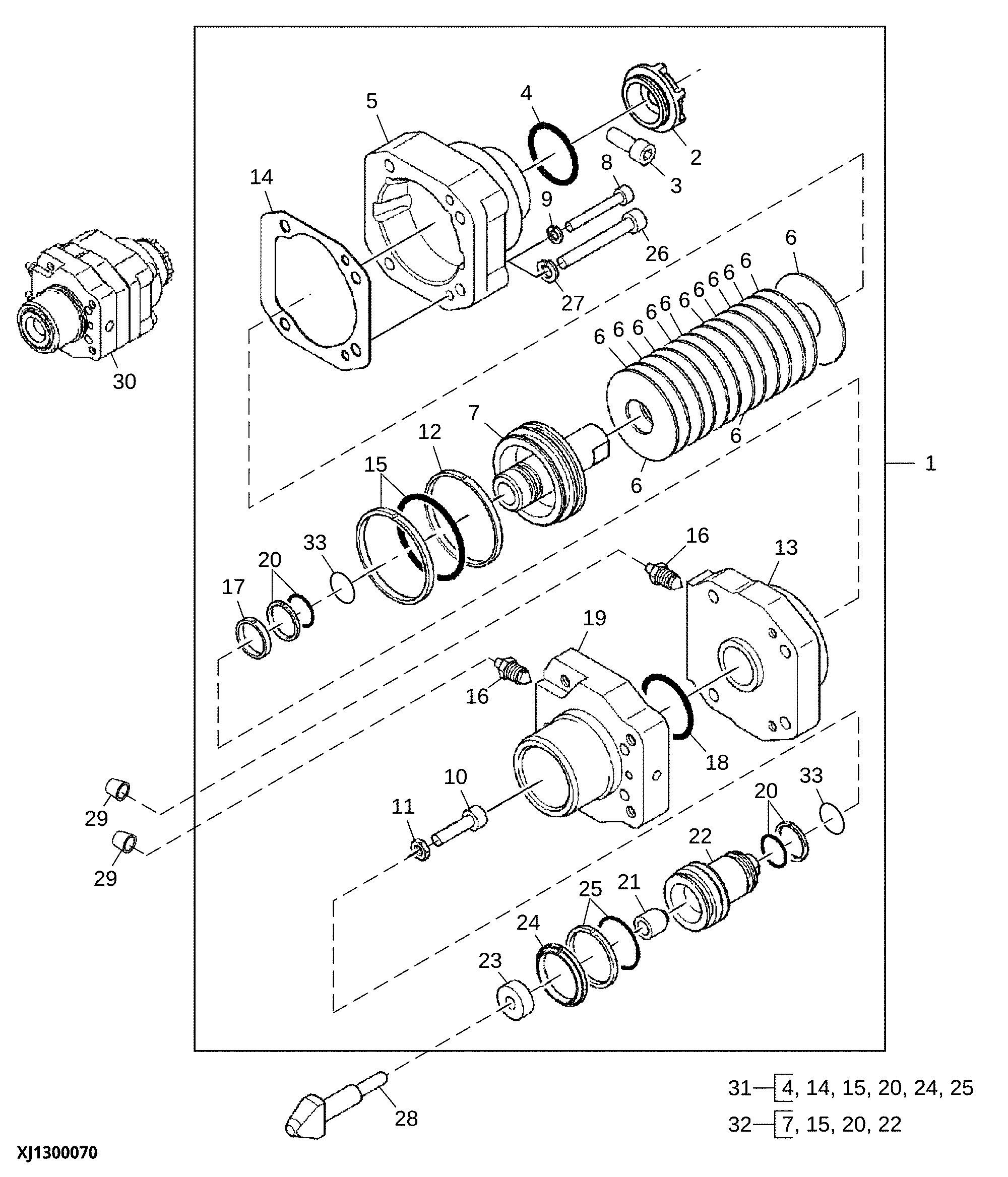

Components, Brake Cylinder, LOK 129 / LOK 130

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F069388	1	Seal Kit	Not Illustrated, NLA; ORDER F701153
1	F677854	1	Cylinder	NLA; ORDER F701156; SUB FOR F071960
2	F067371	1	Plug	-
3	F025769	1	Cap Screw	-
4	F067370	1	O-Ring	NLA; ORDER F701153
5	F066857	1	Housing	NLA; ORDER F701156
6	F045309	13	Disk Spring	-
7	F072093	1	Piston	NLA; ORDER F701154
8	F025778	2	Cap Screw	-
9	F003702	2	SPRING WASHER	-
10	19M9707	1	Screw	M10 X 40
11	F045311	1	NUT	-
12	F045312	1	Hydr. Cylinder Rod Guide	-
13	F072097	1	Housing	Upper
14	F045314	1	GASKET	NLA; ORDER F701153
15	F072098	1	Ring	NLA; ORDER F701153 OR F701154
16	F029289	2	Bleed Valve	-
17	F045316	1	HYDR. CYLINDER ROD GUIDE	-
18	F045317	1	O-RING	-
19	F072099	1	Housing	Lower, NLA; ORDER F701156; Loctite® 518
20	F072100	2	Seal	NLA; ORDER F701153 OR F701154; SUB FOR F064595
21	F045320	1	PIN	-
22	F072101	1	Piston	NLA; ORDER F701154
23	F045323	1	RING	-
24	F045324	2	RING	NLA; ORDER F701153
25	F072102	1	Ring	NLA; ORDER F701153; SUB FOR F064597
26	F045326	4	Cap Screw	-
27	F053018	4	Lock Washer	-
28	F045021	1	Wedge	-
29	F040572	2	Cover	-
30	F701156	1	Brake	COMPONENTS ON SEPARATE PAGE
31	F701153	1	Seal Kit	INCLUDES F713443
32	F701154	1	Piston Kit	For Short Brake Cylinders 12 or 13 Springs
33	F713443	2	Sealing Ring	-

Components, Brake Cylinder, LOK 129 / LOK 130
