Bogie Assembly, Front and Rear Axle, LOK 129 / LOK 130

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F066780	1	SHAFT	INCLUDES F066778, F055115 AND F066779
1	F066778	1	Hub	-
2	F004721	1	Seal	-
3	F009363	1	Ring	-
4	F009445	1	Bearing	-
5	F004678	8	WHEEL NUT	-
6	F004736	8	Lock Washer	-
7	F025179	8	Wheel Bolt	-
8	F034630	1	Housing	-
9	F045344	1	Bushing	-
10	F025340	7	Pin	-
11	F003810	1	Tapered Roller Bearing	-
12	F064303	1	Gear	-
13	F025342	1	Spacer	-
14	F009482	1	RING	TK = 0.5 mm
14	-	1	Part 20	TK = 2.0 mm
14	F009481	1	RING	TK = 1.0 mm
14	-	1	Part 17	TK = 0.3 mm
14	F009483	1	RING	TK = 0.2 mm
14	F055115	1	Shim Kit	-
15	F066779	1	Nut	-
16	F025356	4	Self-Locking Screw	-
17	F025357	15	Self-Locking Screw	-
18	F009376	19	WASHER	-
19	F025361	1	Cylindrical Roller Bearing	-
20	F064304	1	Shaft	NLA; ORDER F075721
20	F075721	1	Pinion Shaft	-
21	F657527	4	Cover	-
22	F064305	4	Gear	-
23	F011421	32	SCREW	-
24	F025363	32	Washer	-
25	F025364	8	CAP	-
26	F070979	8	Gasket	-
27	F025366	8	Shaft	Loctite® 639
28	F010163	4	Plug	-
29	F025153	8	Gear	-
30	F025155	8	BEARING	-
31	F025156	8	Spacer	-
32	19M9639	24	Cap Screw	M10 X 25
33	F064716	2	Housing	-
34	F009465	8	Sealing Ring	-
35	F009438	8	Plug	-
36	F009439	2	Plug	-
37	F009463	2	Seal	-
38	F025159	16	Self-Locking Screw	-
39	F070744	2	Cap	SUB FOR F070764
40	F004734	24	Retainer	-
41	F025178	4	Cap	-
42	F025177	4	Gasket	-
43	F009451	2	Bearing	-
44	F064308	2	Gear	-
45	F025324	2	Bolt	-
46	F064589	12	Screw	-
47	F025168	12	Washer	-
48	F035794	4	Dowel Pin	-
49	F066353	1	Housing	-
50	F025169	2	Gear	-
51	F025170	12	Self-Locking Screw	-
52	F045343	2	Seal	-
53	F025175	4	BEARING	-
54	F025176	4	Snap Ring	-
55	F074955	1	Bearing Kit	Not Illustrated, INCLUDES (2) F009451, (4) F025175, (4) F025176, (4) F025177, (4) F045344, (8) F070979, (8) F025361, (8) F025366 AND (8) F025155
56	F069005	4	Hub	-
57	F025340	8	Pin	-

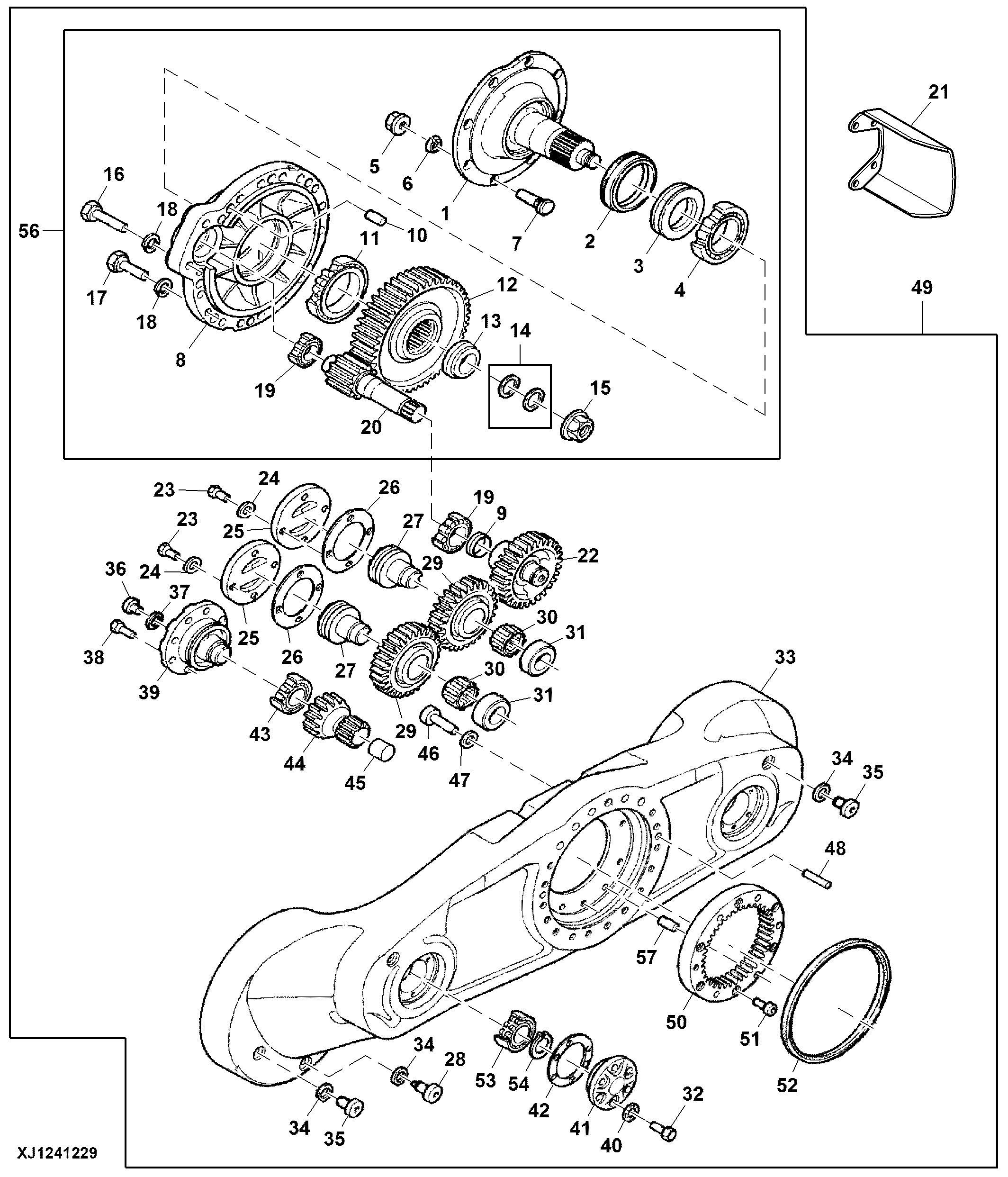

Bogie Assembly, Front and Rear Axle, LOK 129 / LOK 130

Нет текстового описания
