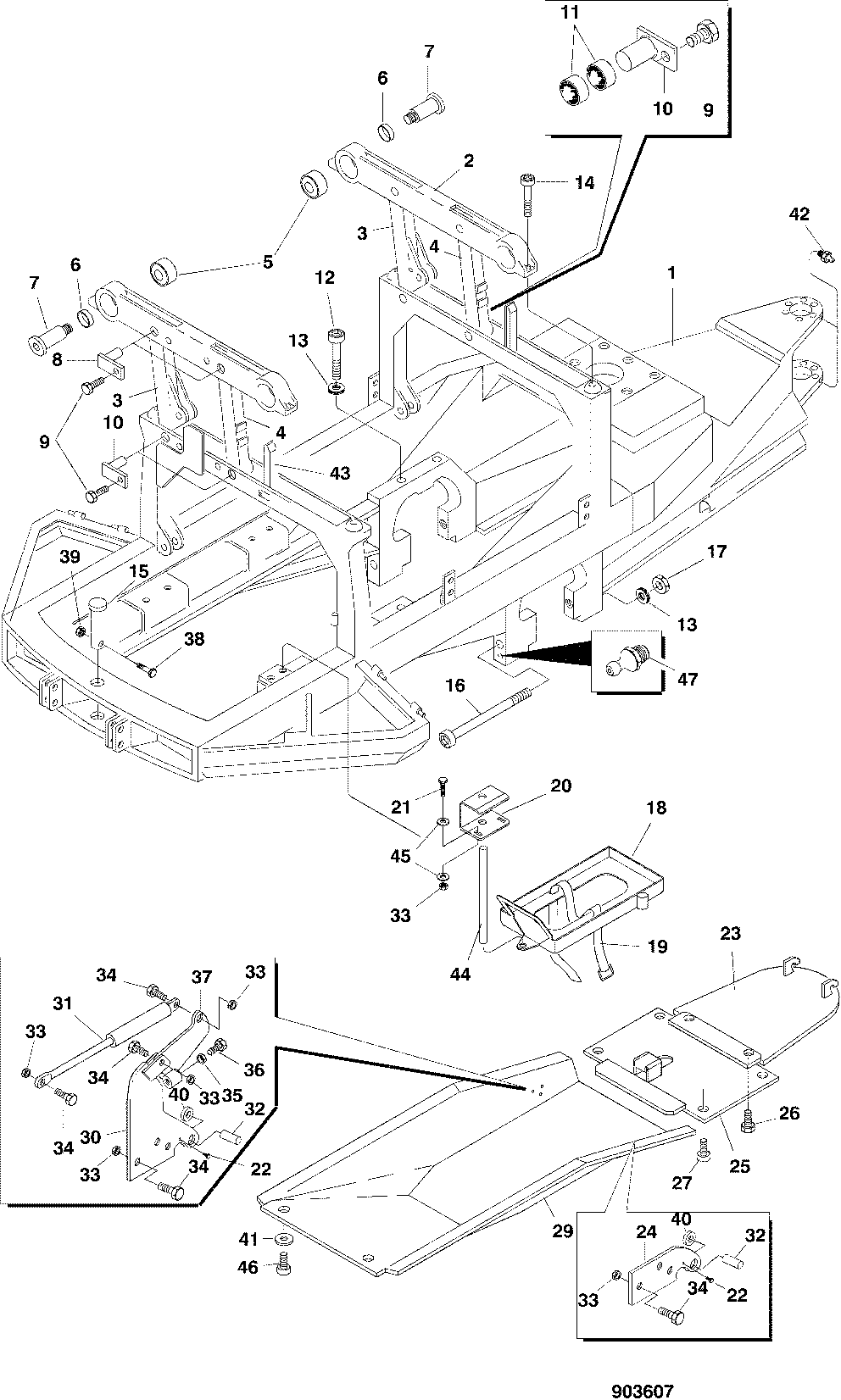

FRAME, PROTECTION PLATES FRONT FRAME F061050 6100 2 903607 [903607]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F617873	1	FRONT FRAME	-
2	F021790	2	CLAMP	-
3	F022002	2	LEVER	-
4	F022006	2	LEVER	-
5	F024414	4	DAMPER	-
6	F052038	4	BUSHING	-
7	F052036	4	PIN	-
8	F022049	4	PIN	-
9	F003522	8	SCREW	-
10	F616595	4	PIN ASSY	-
11	F017329	16	BUSHING	-
12	F003461	4	SCREW	-
13	F024432	12	Lock Washer	-
14	F010748	4	SCREW	-
15	F024119	1	PIN	-
16	F051520	2	SCREW	-
17	F003572	2	NUT	-
18	F600347	1	FRAMEWORK	-
19	F013024	1	Strap With Buckle	-
20	F602488	1	FASTENING	-
21	F003538	2	SCREW	-
22	F003518	2	SCREW	-
23	F033226	1	UNDERSHIELD	-
24	F616592	1	PLATE	-
25	F617608	1	UNDERSHIELD	-
26	F010684	2	Cap Screw	-
27	F003437	4	Cap Screw	-
28	F021845	2	HINGE	-
29	F616962	1	UNDERSHIELD	-
30	F617610	1	FOOT BOARD	-
31	F026195	1	GAS SPRING	-
32	F616595	2	PIN ASSY	-
33	F003588	11	LOCK NUT	-
34	F003536	8	SCREW	-
35	F003564	1	NUT	-
36	F011199	1	SCREW	-
37	F025878	1	LEVER	-
38	F003470	1	SCREW	-
39	F003586	1	LOCK NUT	-
40	F617612	2	SLEEVE	-
40	F003591	2	LOCK NUT	-
41	F010790	2	WASHER	-
42	F003728	2	GREASE NIPPLE	-
43	-------	1	O-RING	-
44	-------	1	O-RING	-
45	F003339	4	WASHER	-
46	F007820	2	CAP SCREW	-
47	F003727	6	GREASE NIPPLE	-
