Открытый узел

Left-Hand Door ( - 001971)

Left-Hand Door ( - 001971)

Left-Hand Door ( - 001971)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

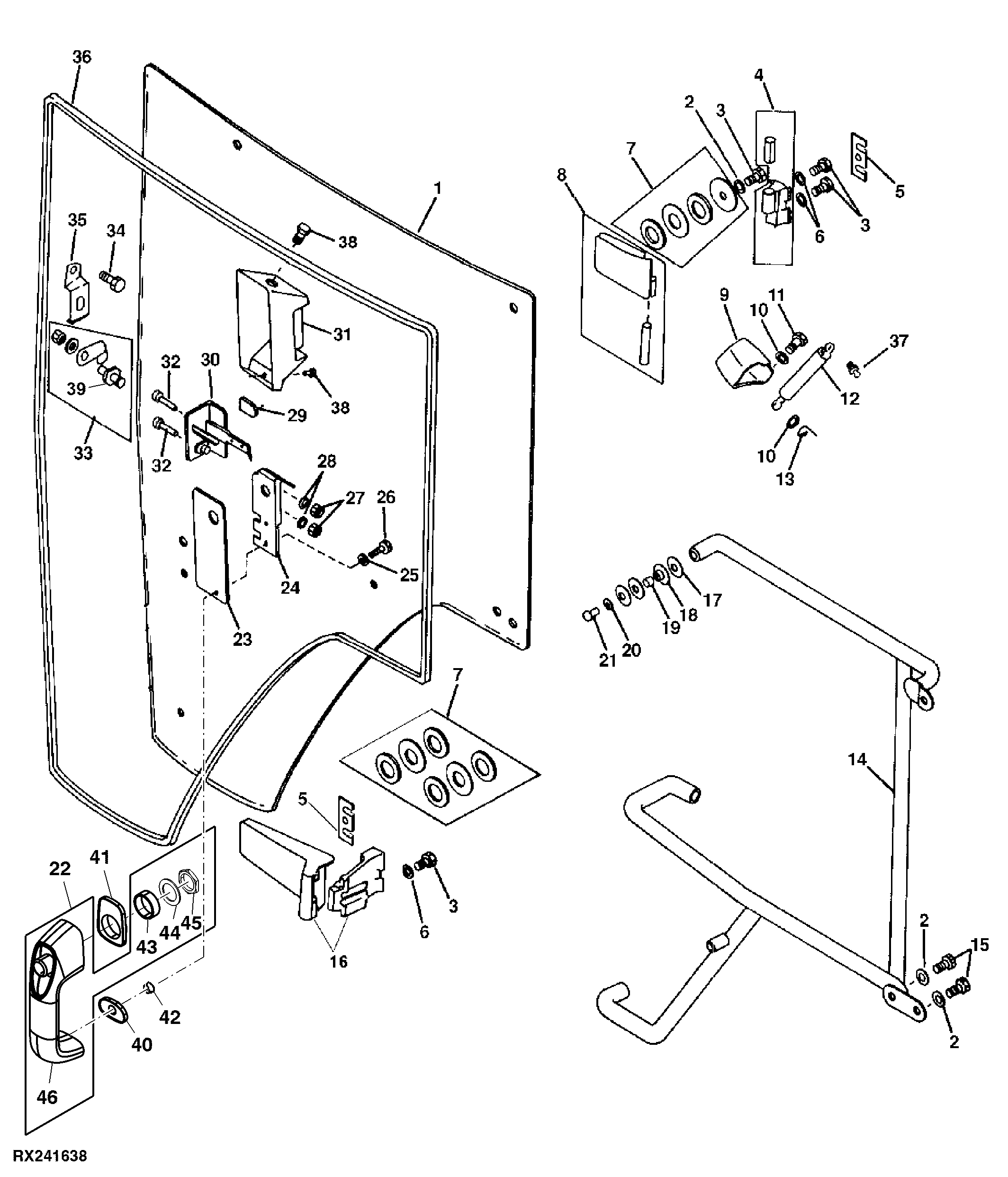

Left-Hand Door ( - 001971)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R120202	1	Windowpane	(EUROPEAN VERSION)
1	R107274	1	Windowpane	-
2	12M7032	4	Lock Washer	8.400 mm
3	19M7647	1	Screw	M8 X 16
4	RE46588	1	Hinge	UP
5	R122180	2	Strap	-
6	24M7055	3	Washer	8.400 X 16 X 1.600 mm
7	RE50378	3	Kit	(SUB L77652, L77651 AND Z22491)
8	RE46587	1	Hinge	UP
9	R124309	1	Cover	-
10	24M7362	2	Washer	8.400 X 16 X 1.600 mm
11	37H80	1	Screw	0.190" X 1/2"
12	RE44680	1	Gas Operated Cylinder	ORDER RE234165
12	RE234165	1	Gas Operated Cylinder	-
13	R84529	1	Retainer	(USE WITH RE44680)
14	RE160005	1	Handle	(SUB FOR RE60998) (SUB RE210096)
15	19M7881	6	Screw	M8 X 20
16	RE46589	1	Hinge	-
17	L58890	8	Washer	-
18	R108077	8	Sealing Washer	-
19	H25220	4	Bushing	-
20	24M7036	4	Washer	9 X 16 X 1.600 mm
21	21M7392	4	Screw	M8 X 30
22	RE50376	1	Kit	(SUB AL113174, L113907, L113908, L78691, R126282, 19M7286 AND 24M7088)
22	AL113174	1	Handle	-
23	R124360	1	Plate	-
24	R125242	1	Angle	-
25	24M7088	1	Washer	6.600 X 12 X 1.600 mm
26	21M7310	1	Screw	(( -XXXXXX) 8100-001541; 8200-001494; 8300-002559; 8400-001158) M6 X 25
26	19M7286	1	Cap Screw	((XXXXXX- ) 8100-001542; 8200-001495; 8300-002560; 8400-001159) M6 X 25
27	14M7327	2	Lock Nut	M8
28	24M7055	2	Washer	8.400 X 16 X 1.600 mm
29	L76191	1	Handle	-
30	AL75638	1	Latch	(SUB RE50874, AL113174, L113907, L113908, L78691, R126282, 19M7286 AND 24M7088)
30	RE64525	1	Kit	(SUB RE50874, AL113174, L113907, L113908, L78691, R126282, 19M7286 AND 24M7088)
31	R124268	1	Cover	(SUB R126274)
32	21M7381	2	Screw	M8 X 35
33	RE50379	1	Door	ALSO ORDER 24H1756 AND A31867; ORDER R108080
34	19M7162	2	Cap Screw	M8 X 16
35	R124593	1	Plate	-
36	R164135	1	Isolator	(SUB FOR RE54802) (SUB R206158)
36	RE228688	1	Seal	(SUB FOR R206158) (SUB RE249465)
37	R237474	2	Ball Stud	(SUB FOR R97588)
38	37M7067	2	Screw	M4.2 X 9.5
39	R108080	1	Striker	-
40	L113907	1	Sealing Washer	-
41	L113908	1	Sealing Washer	-
42	L78691	1	Bushing	-
43	L78690	1	Bushing	-
44	L79433	1	Washer	-
45	L79432	1	Nut	-
46	AL114915	1	Handle	-
